單軸伺服系統高性能中小功率的交流伺服系統。系列產品功率范圍從50W到7.5kW，支持脈沖、Ethercat、Profinet、Canlink、Canopen、Modbus控制方式，靈活匹配各種類型的上位機。
我們一站式供應各種類型的伺服，單軸伺服，多傳伺服，伺服驅動器，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
| 類型 | 系列 | 型號 | 控制方式 | 應用行業 |
| 高性能多傳 | IS810 850W-110KW 23bit MS1-A3/ISMG電機 | IS810N | EtherCAT通訊型 | 硅晶、包裝印刷、鍛壓、瓦楞紙、鋰電池、塑機、線纜 |
| IS810F | ROFINET通訊型 | |||
| IS810P-C | 脈沖+CANlink通訊型 | |||
| IS810P-CO | CANopen通訊型 | |||
| 高端旗艦型單軸 | SV680 50W-7.5KW 26bit MS1-A6電機 | SV680N | EtherCAT通訊型 | 精密機床、高速激光、半導體、鋰電池、檢測設備、壓力控制、 印刷 |
| SV680P | 脈沖控制型 | |||
| 通用型單軸 | SV670 30W-7.5KW 23bit MS1-A3電機 | SV670N | EtherCAT通訊型 | 汽車、物流、包裝、塑機、線纜、硅晶、鋰電、3C自動化、CNC設備 |
| SV670P | 脈沖控制型 | |||
| SV670A | CANlink通訊型 | |||
| SV670C | CANopen通訊型 | |||
| 標準型單軸 | SV660 30W-7.5KW 23bit MS1-A3電機 | SV660N | EtherCAT通訊型 | 鋰電、硅晶、3C自動化、液晶面板、半導體、包裝、機床、激光、線纜、機器人、汽車 |
| SV660F | PROFINET通訊型 | |||
| SV660P | 脈沖控制型 | |||
| SV660A | CANlink通訊型 | |||
| SV660C | CANopen通訊型 | |||

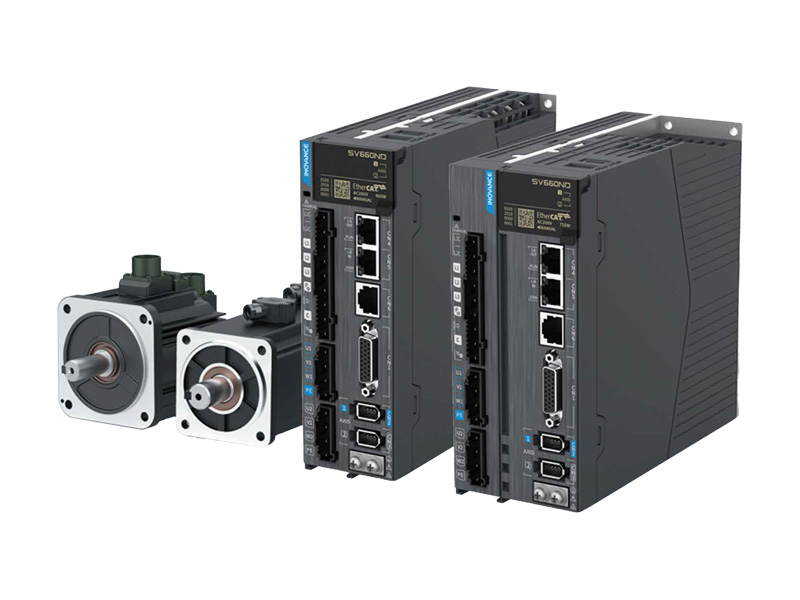

| 標準型雙軸 | SV660/630ND 400W-750W 23bit MS1-A3電機 | SV660ND | EtherCAT通訊型 | 半導體、光伏、硅晶、3C自動化 |
| 經濟型單軸 | SV630 50W-7.5KW 18bit MS1-T3電機· | SV630N | EtherCAT通訊型 | 機械手、物流設備、紡織、食品包裝、木工、玻璃、LED設備、非標自動化 |
| SV630P | 脈沖控制型 | |||
| SV630A | CANlink通訊型 | |||
| SV630C | CANopen通訊型 |

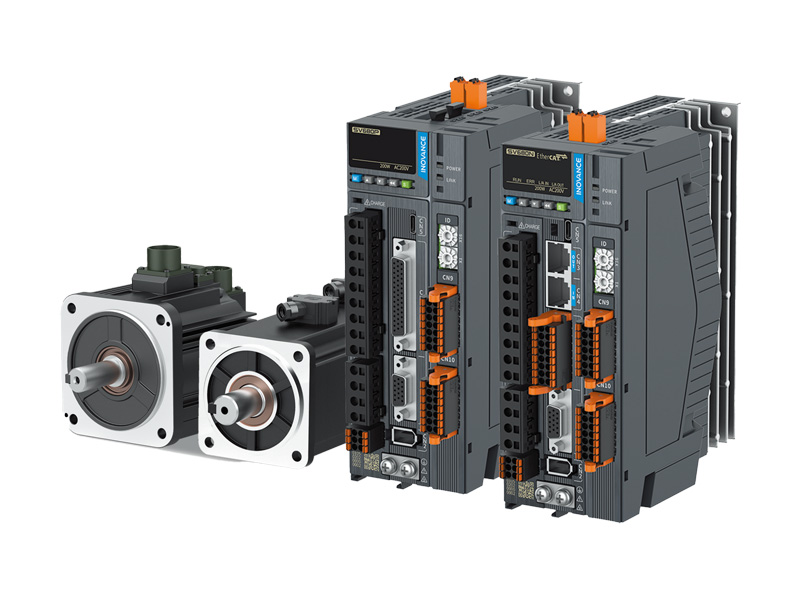

SV680系列伺服驅動器是一款高速度、高精度、高性能以及設備免調試功能的高端伺服驅動 器，滿足國際一流產品標準，適用于高端應用需求。 該系列產品功率范圍為0.05kW~7.5kW，支持脈沖、Ethercat、Profinet、Canlink、Canopen、Modbus控制方式，靈活匹配各種類型的上位機。該系列產品搭載最新的ITune功能，提供了自適應調節剛性表設置、慣量辨識及振 動抑制等功能，使伺服控制簡單易用。配合包括超小慣量、小慣量、中慣量的MS1 系列高響應伺服電機（電 機搭配26位單圈絕對值編碼器或者26位多圈絕對值編碼器），以及全閉環功能、內部工藝段功能，使得運行 更加安靜平穩，工藝實現更加豐富精準。 此外，該系列產品提供5年整機質量保證，標配STO安全轉矩關斷功能、動態制動功能和內 置抱閘輸出功能 （無需外接繼電器），安全功能機型可擴展支持7種功能安全和總線功能安全FSoE，持續推進設備安全生 產。該系列伺服適用于電子制造、鋰電、機械手、包裝、機床等行業的自動化設備，以高性能方案實現快速 精確的位置控制、速度控制和轉矩控制。
產品特性及優點
性能優越：業界領先3.5KHz速度環帶寬，26bit高精度編碼器，行業領先LED固晶機單邊45K/h生產速率；
功能完備：伺服龍門同步功能，適用于剛性與柔性龍門機構，內置龍門位置偏差與轉矩保護，防止龍門機構扭轉；
安全保護：8種功能安全STO/SS1/SS2/SLS/SBC/SDI/SOS/SSM，F(xiàn)SOE總線功能安全一網到底，全方位保護人員和設備安全；

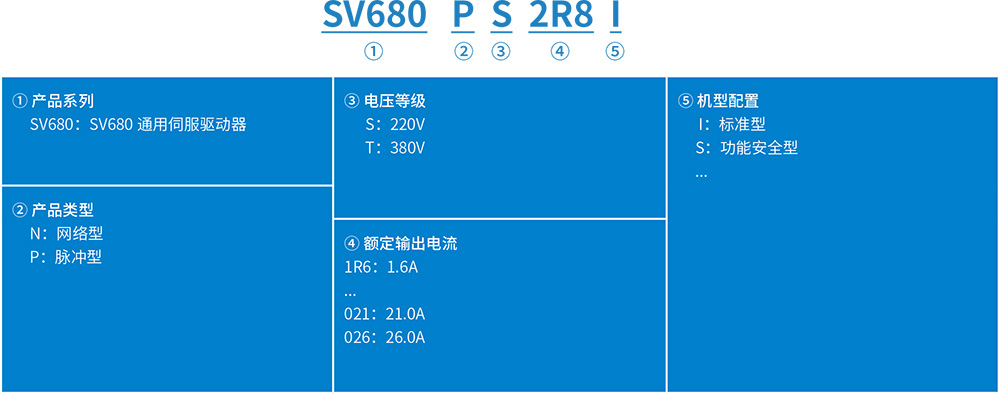

SV680命名規則
SV680規格表（SV680P***I / SV680N***I）
| 電壓等級 | 尺寸 | 型號 | 連續輸出電流 Arms | 最大輸出電流 Arms | 主電路電源 | 控制電路電源 | 制動泄放功能 |
| 單相 220V | SIZE-A 型 | S1R6 | 1.6 | 5.8 | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻，僅 SIZE A 不標配內置電阻 |
| 單相 220V | SIZE-A 型 | S2R8 | 2.8 | 10.1 | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻，僅 SIZE A 不標配內置電阻 |
| 單相 220V | SIZE-C 型 | S5R5 | 5.5 | 16.9 | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻，僅 SIZE A 不標配內置電阻 |
| 單相 220V | SIZE-C 型 | S7R6 | 7.6 | 23.0 | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻，僅 SIZE A 不標配內置電阻 |
| 單相 220V | SIZE-D 型 | S012 | 12.0 | 32.0 | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻，僅 SIZE A 不標配內置電阻 |
| 三相 220V | SIZE-A 型 | S1R6 | 1.6 | 5.8 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻， 僅 SIZE A 不標配內置電阻 |
| 三相 220V | SIZE-A 型 | S2R8 | 2.8 | 10.1 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻， 僅 SIZE A 不標配內置電阻 |
| 三相 220V | SIZE-C 型 | S5R5 | 5.5 | 16.9 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻， 僅 SIZE A 不標配內置電阻 |
| 三相 220V | SIZE-C 型 | S7R6 | 7.6 | 23.0 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻， 僅 SIZE A 不標配內置電阻 |
| 三相 220V | SIZE-D 型 | S012 | 12.0 | 32.0 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 全系列支持內置制動電阻和外接制動電阻， 僅 SIZE A 不標配內置電阻 |
| 三相 220V | SIZE-E 型 | S018 | 18.0 | 45.0 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 制動電阻內置，支持外接制動電阻 |
| 三相 220V | SIZE-E 型 | S022 | 22.0 | 55.0 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 制動電阻內置，支持外接制動電阻 |
| 三相 220V | SIZE-E 型 | S027 | 27.0 | 67.5 | 三相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 單相 200V AC~240V AC，?10~+10%，50Hz/60Hz | 制動電阻內置，支持外接制動電阻 |
| 三相 380V | SIZE-C 型 | T3R5 | 3.5 | 11.0 | 三相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 單相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 制動電阻內置 |
| 三相 380V | SIZE-C 型 | T5R4 | 5.4 | 14.0 | 三相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 單相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 制動電阻內置 |
| 三相 380V | SIZE-D 型 | T8R4 | 8.4 | 20.0 | 三相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 單相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 制動電阻內置 |
| 三相 380V | SIZE-D 型 | T012 | 12.0 | 30.0 | 三相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 單相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 制動電阻內置 |
| 三相 380V | SIZE-E 型 | T017 | 17.0 | 42.5 | 三相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 單相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 制動電阻內置 |
| 三相 380V | SIZE-E 型 | T021 | 21.0 | 52.5 | 三相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 單相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 制動電阻內置 |
| 三相 380V | SIZE-E 型 | T026 | 26.0 | 65.0 | 三相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 單相 380V AC~440V AC，?10~+10%，50Hz/60Hz | 制動電阻內置 |
SV680 標準型配置表（不帶擴展功能安全模塊）
| 電壓等級 | 尺寸 | 驅動器型號 | 適配電機功率 | 適配電機型號 |
| 單相 220V 機型 | Size A | SV680*S1R6I | 50W、100W、200W | MS1H1-05B30CB-A63*Z MS1H1-10B30CB-A63*Z MS1H1-20B30CB-A63*R MS1H4-10B30CB-A63*Z MS1H4-20B30CB-A63*R |
| 單相 220V 機型 | Size A | SV680*S2R8I | 400W | MS1H1-40B30CB-A63*R MS1H4-40B30CB-A63*R |
| 單相 220V 機型 | Size C | SV680*S5R5I | 550W、750W | MS1H1-55B30CB-A63*R MS1H1-75B30CB-A63*R MS1H4-55B30CB-A63*R MS1H4-75B30CB-A63*R |
| 單相 220V 機型 | Size C | SV680*S7R6I | 850W、1KW | MS1H1-10C30CB-A63*R MS1H2-10C30CB-A63*R MS1H3-85B15CB-A63*R MS1H4-10C30CB-A63*R |
| 單相 220V 機型 | Size D | SV680*S012I | 1.3KW、1.5KW | MS1H2-15C30CB-A63*R MS1H3-13C15CB-A63*R |
| 三相 220V 機型 | Size A | SV680*S1R6I | 50W、100W、 200W | MS1H1- 05B30CB-A63*Z MS1H1- 10B30CB-A63*Z MS1H1- 20B30CB-A63*R MS1H4- 10B30CB-A63*Z MS1H4- 20B30CB-A63*R |
| 三相 220V 機型 | Size A | SV680*S2R8I | 400W | MS1H1- 40B30CBA63*R MS1H4- 40B30CBA63*R |
| 三相 220V 機型 | Size C | SV680*S5R5I | 550W、750W | MS1H1- 55B30CB- A63*R MS1H1- 75B30CB- A63*R MS1H4- 55B30CB-A63*R MS1H4- 75B30CB-A63*R |
| 三相 220V 機型 | Size C | SV680*S7R6I | 850W、1KW | MS1H1- 10C30CB- A63*R MS1H2- 10C30CB-A63*R MS1H3- 85B15CB-A63*R MS1H4- 10C30CB-A63*R |
| 三相 220V 機型 | Size D | SV680*S012I | 1.3KW、1.5KW | MS1H2-15C30CBA63*R MS1H3-13C15CBA63*R |
| 三相 220V 機型 | Size E | SV680*S018I | 1.8KW、2KW | MS1H2- 20C30CBA63*R MS1H3- 18C15CBA63*R |
| 三相 220V 機型 | Size E | SV680*S022I | 2.5KW、 2.9KW、3KW | MS1H2- 25C30CBA63*R MS1H2- 30C30CBA63*R MS1H3- 29C15CBA63*R |
| 三相 220V 機型 | Size E | SV680*S027I | 4KW、4.4KW、 5KW | MS1H2- 40C30CBA63*R MS1H2- 50C30CBA63*R MS1H3- 44C15CBA63*R |
| 三相 380V 機型 | Size C | SV680*T3R5I | 850W、1KW | MS1H2- 10C30CD-A63*R MS1H3- 85B15CD-A63*R |
| 三相 380V 機型 | Size C | SV680*T5R4I | 1.3KW、1.5KW | MS1H2- 15C30CD-A63*R MS1H3- 13C15CD-A63*R |
| 三相 380V 機型 | Size D | SV680*T8R4I | 1.8KW、2KW、 2.5KW | MS1H2- 20C30CD-A63*R MS1H2- 25C30CD-A63*R MS1H3- 18C15CD-A63*R |
| 三相 380V 機型 | Size D | SV680*T012I | 2.9KW、3KW | MS1H2- 30C30CD-A63*R MS1H3- 29C15CD-A63*R |
| 三相 380V 機型 | Size E | SV680*T017I | 4KW、4.4KW | MS1H2? 40C30CD?A63*R MS1H3? 44C15CD?A63*R |
| 三相 380V 機型 | Size E | SV680*T021I | 5KW、5.5KW | MS1H2? 50C30CD?A63*R MS1H3? 55C15CD?A63*R |
| 三相 380V 機型 | Size E | SV680*T026I | 7.5KW | MS1H3? 75C15CD?A63*R |
SV680 功能安全機型配置表（帶擴展功能安全模塊）
| 電壓等級 | 尺寸 | 驅動器型號 | 適配電機功率 | 適配電機型號 |
| 單相 220V 機型 | Size A | SV680*S1R6S | 50W、100W、200W | MS1H1-05B30CB-S63*Z MS1H1-10B30CB-S63*Z MS1H1-20B30CB-S63*R MS1H4-10B30CB-S63*Z MS1H4-20B30CB-S63*R |
| 單相 220V 機型 | Size A | SV680*S2R8S | 400W | MS1H1-40B30CBS63*R MS1H4-40B30CBS63*R |
| 單相 220V 機型 | Size C | SV680*S5R5S | 550W、750W | MS1H1-55B30CBS63*R MS1H1-75B30CBS63*R MS1H4-55B30CBS63*R MS1H4-75B30CBS63*R |
| 單相 220V 機型 | Size C | SV680*S7R6S | 850W、1KW | MS1H1-10C30CBS63*R MS1H2-10C30CBS63*R MS1H3-85B15CBS63*R MS1H4-10C30CBS63*R |
| 單相 220V 機型 | Size D | SV680*S012S | 1.3KW、1.5KW | MS1H2-15C30CB-S63*R MS1H3-13C15CB-S63*R |
| 三相 220V 機型 | Size A | SV680*S1R6S | 50W、100W、 200W | MS1H1- 05B30CB-S63*Z MS1H1- 10B30CB-S63*Z MS1H1- 20B30CB-S63*R MS1H4- 10B30CB-S63*Z MS1H4- 20B30CB-S63*R |
| 三相 220V 機型 | Size A | SV680*S2R8S | 400W | MS1H1- 40B30CBS63*R MS1H4- 40B30CBS63*R |
| 三相 220V 機型 | Size C | SV680*S5R5S | 550W、750W | MS1H1- 55B30CB- S63*R MS1H1- 75B30CB- S63*R MS1H4- 55B30CB-S63*R MS1H4- 75B30CB-S63*R |
| 三相 220V 機型 | Size C | SV680*S7R6S | 850W、1KW | MS1H1- 10C30CB- S63*R MS1H2- 10C30CB-S63*R MS1H3- 85B15CB-S63*R MS1H4- 10C30CB-S63*R |
| 三相 220V 機型 | Size D | SV680*S012S | 1.3KW、1.5KW | MS1H2-15C30CBS63*R MS1H3-13C15CBS63*R |
| 三相 220V 機型 | Size E | SV680*S018S | 1.8KW、2KW | MS1H2- 20C30CBS63*R MS1H3- 18C15CBS63*R |
| 三相 220V 機型 | Size E | SV680*S022S | 2.5KW、 2.9KW、3KW | MS1H2- 25C30CBS63*R MS1H2- 30C30CBS63*R MS1H3- 29C15CBS63*R |
| 三相 220V 機型 | Size E | SV680*S027S | 4KW、4.4KW、 5KW | MS1H2- 40C30CBS63*R MS1H2- 50C30CBS63*R MS1H3- 44C15CBS63*R |
| 三相 380V 機型 | Size C | SV680*T3R5S | 850W、1KW | MS1H2- 10C30CD-S63*R MS1H3- 85B15CD-S63*R |
| 三相 380V 機型 | Size C | SV680*T5R4S | 1.3KW、1.5KW | MS1H2- 15C30CD-S63*R MS1H3- 13C15CD-S63*R |
| 三相 380V 機型 | Size D | SV680*T8R4S | 1.8KW、2KW、 2.5KW | MS1H2- 20C30CD-S63*R MS1H2- 25C30CD-S63*R MS1H3- 18C15CD-S63*R |
| 三相 380V 機型 | Size D | SV680*T012S | 2.9KW、3KW | MS1H2- 30C30CD-S63*R MS1H3- 29C15CD-S63*R |
| 三相 380V 機型 | Size E | SV680*T017S | 4KW、4.4KW | MS1H2? 40C30CD?S63*R MS1H3? 44C15CD?S63*R |
| 三相 380V 機型 | Size E | SV680*T021S | 5KW、5.5KW | MS1H2? 50C30CD?S63*R MS1H3? 55C15CD?S63*R |
| 三相 380V 機型 | Size E | SV680*T026S | 7.5KW | MS1H3? 75C15CD?S63*R |
相關資料：SV680系列伺服，功能手冊，安裝手冊、排障手冊，維護手冊，運動控制系統解決方案和相關圖紙及其他相關資料請聯系我們的產品經理。

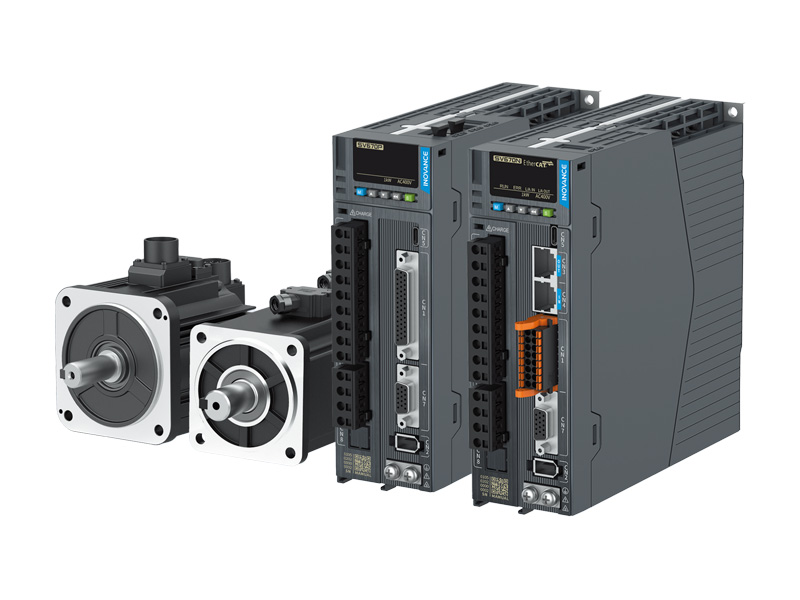

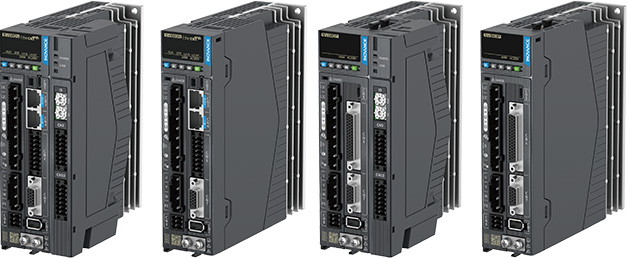

SV670N系列伺服驅動器是一款高速度、高精度、高性能以及設備免調試功能的高端伺服驅 動器，滿足國際一流產品標準，適用于高端應用需求。該系列產品功率范圍為0.05kW~7.5kW，支持EtherCAT（SV670N）和Modbus（SV670P）通訊協議，采用對應的通訊接口，配合上位機可實現 多臺伺服驅動器聯網運行。該系列產品搭載最新的ITune功能，提供了自 適應調節剛性表設置、慣量辨識及 振動抑制等功能，使伺服控制簡單易用。配合包括超小 慣量、小慣量、中慣量的MS1 系列高響應伺服電機（電機搭配23位單圈絕對值編碼器或者 23位多圈絕對值編碼器），以及全閉環功能、內部工藝段功能，使得 運行更加安靜平穩，工藝實現更加豐富精準。此外，該系列產品標配動態制動功能，持續推進設備安全生產。該系列伺服適用于電子制造、鋰電、機械手、包裝、機床等行業的自動化設備，以高性能方案實現快速精確的位置控制、速度控制和轉矩控制。
產品特性及優點
靈活控制：脈沖/EtherCAT/Canlink/Canopen，應對各類控制場景與需求
定位精準：支持ABZ正交脈沖全閉環功能，實現磨床1μm高精度進給；
集成工藝：內置伺服壓力控制功能，實現3C產品精準力控；
安全可靠：全系列標配動態制動功能，選配支持SIL3等級STO功能。

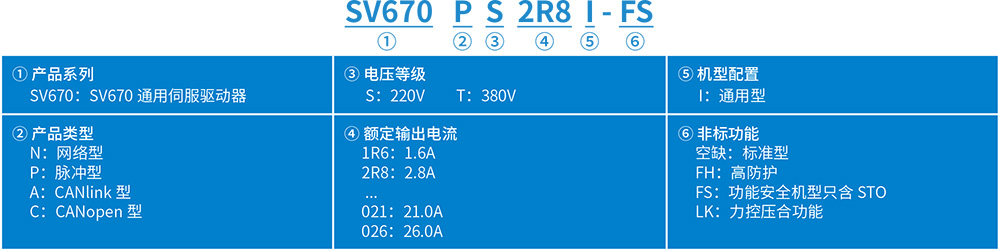

SV670命名規則
MS1 系列伺服電機選型一覽表
| 電壓等級 | 尺寸 | 驅動器型號 | 適配電機功率 | 適配電機型號 |
| 單相 220V 機型 | Size A | SV670*S1R6I | 50W、100W、 200W | MS1H1-05B30CB-A33*Z MS1H1 ?10B30CB ?A33*Z MS1H1 ?20B30CB ?A33*R MS1H4-10B30CB-A33*Z MS1H4-20B30CB-A33*R |
| 單相 220V 機型 | Size A | SV670*S2R8I | 400W | MS1H1 ?40B30CB ?A33*R MS1H1 ?40B30CB ?A33*R |
| 單相 220V 機型 | Size C | SV670*S5R5I | 550W、750W | MS1H1-55B30CB- A33*R MS1H1-75B30CB- A33*R MS1H4-55B30CB-A33*R MS1H4-75B30CB-A33*R |
| 單相 220V 機型 | Size C | SV670*S7R6I | 850W、1KW | MS1H1-10C30CB- A33*R MS1H2-10C30CB-A33*R MS1H3-85B15CB-A33*R MS1H4-10C30CB-A33*R |
| 單相 220V 機型 | Size D | SV670*S012I | 1.3KW、1.5KW | MS1H2-15C30CB- A33*R MS1H2-20C30CB- A33*R MS1H3-13C15CB- A33*R MS1H3-18C15CB- A33*R |
| 三相 220V 機型 | Size A | SV670*S1R6I | 50W、100W、 200W | MS1H1-05B30CB-A33*Z MS1H1 ?10B30CB ?A33*Z MS1H1 ?20B30CB ?A33*R MS1H4-10B30CB-A33*Z MS1H4-20B30CB-A33*R |
| 三相 220V 機型 | Size A | SV670*S2R8I | 400W | MS1H1 ?40B30CB ?A33*R MS1H1 ?40B30CB ?A33*R |
| 三相 220V 機型 | Size C | SV670*S5R5I | 550W、750W | MS1H1-55B30CB- A33*R MS1H1-75B30CB- A33*R MS1H4-55B30CB-A33*R MS1H4-75B30CB-A33*R |
| 三相 220V 機型 | Size C | SV670*S7R6I | 850W、1KW | MS1H1-10C30CB- A33*R MS1H2-10C30CB-A33*R MS1H3-85B15CB-A33*R MS1H4-10C30CB-A33*R |
| 三相 220V 機型 | Size D | SV670*S012I | 1.3KW、1.5KW、 2.0KW | MS1H2-15C30CB- A33*R MS1H2-20C30CB- A33*R MS1H3-13C15CB- A33*R |
| 三相 220V 機型 | Size E | SV670*S018I | 1.8KW、2KW | MS1H2-20C30CB-A33*R MS1H3-18C15CB- A33*R |
| 三相 220V 機型 | Size E | SV670*S022I | 2.5KW、2.9KW、 3.0KW | MS1H2-25C30CB-A33*R MS1H2-30C30CB-A33*R MS1H3-29C15CB-A33*R |
| 三相 220V 機型 | Size E | SV670*S027I | 4.0KW、4.4KW 5.0KW | MS1H2-40C30CB-A33*R MS1H3-44C15CB-A33*R MS1H2-50C30CB-A33*R |
| 三相 380V 機型 | Size C | SV670*T3R5I | 850W、1KW | MS1H2-10C30CD-A33*R MS1H3-85B15CD-A33*R |
| 三相 380V 機型 | Size C | SV670*T5R4I | 1.3KW、1.5W | MS1H2-15C30CD-A33*R MS1H3-13C15CD-A33*R |
| 三相 380V 機型 | Size D | SV670*T8R4I | 1.8KW、2KW、 2.5KW | MS1H2-20C30CD-A33*R MS1H2-25C30CD-A33*R MS1H3-18C15CD-A33*R |
| 三相 380V 機型 | Size D | SV670*T012I | 2.9KW、3KW | MS1H2-30C30CD-A33*R MS1H3-29C15CD-A33*R |
| 三相 380V 機型 | Size E | SV670*T017I | 4KW、4.4KW | MS1H2-40C30CD-A33*R MS1H3-44C15CD-A33*R |
| 三相 380V 機型 | Size E | SV670*T021I | 5KW、5.5KW | MS1H2-50C30CD-A33*R MS1H3-55C15CD-A33*R |
| 三相 380V 機型 | Size E | SV670*T026I | 7.5KW | MS1H3-75C15CD-A33*R |
MCS1 系列伺服減速電機選型一覽表
| 電壓等級 | 尺寸 | 驅動器型號 | 適配電機功率 | 適配電機型號 | |
| 單相 220V 機型 | Size A | SV670*S2R8I | 400W | MCS1H4? 40B30CB? | 60F/70Y053?A33*R 60F/70Y103?A33*R 60F/70Y255?A33*R |
| 單相 220V 機型 | Size C | SV670*S5R5I | 750W | MCS1H4? 753B30CB? | 90F/90Y053?A33*R 90F/90Y103?A33*R 90F/90Y255?A33*R |
| 單相 220V 機型 | Size C | SV670*S7R6I | 850W | MCS1H3? 85B15CB? | 115F/120Y053?A33*R 115F/120Y103?A33*R 115F/120Y255?A33*R |
| 單相 220V 機型 | Size C/D | SV670*S7R6I SV670*S012I | 1KW | MCS1H1? 10C30CB? | 90F/90Y053?A33*R 90F/90Y103?A33*R 90F/90Y255?A33*R |
| 單相 220V 機型 | Size D | SV670*S012I | 1.3KW | MCS1H3? 13C15CB? | 115F/120Y053?A33*R 115F/120Y103?A33*R 115F/120Y255?A33*R |
| 三相 220V 機型 | Size A | SV670*S2R8I | 400W | MCS1H4? 40B30CB? | 60F/70Y053?A33*R 60F/70Y103?A33*R 60F/70Y255?A33*R |
| 三相 220V 機型 | Size C | SV670*S5R5I | 750W | MCS1H4? 753B30CB? | 90F/90Y053?A33*R 90F/90Y103?A33*R 90F/90Y255?A33*R |
| 三相 220V 機型 | Size C | SV670*S7R6I | 850W | MCS1H3? 85B15CB? | 115F/120Y053?A33*R 115F/120Y103?A33*R 115F/120Y255?A33*R |
| 三相 220V 機型 | Size C/D | SV670*S7R6I SV670*S012I | 1KW | MCS1H1? 10C30CB? | 90F/90Y053?A33*R 90F/90Y103?A33*R 90F/90Y255?A33*R |
| 三相 220V 機型 | Size D | SV670*S012I | 1.3KW | MCS1H3? 13C15CB? | 115F/120Y053?A33*R 115F/120Y103?A33*R 115F/120Y255?A33*R |
| 三相 380V 機型 | Size C | SV670*T3R5I | 850W | MCS1H3? 85B15CD? | 115F/120Y053?A33*R 115F/120Y103?A33*R 115F/120Y255?A33*R |
| 三相 380V 機型 | Size C | SV670*T5R4I | 1.3KW | MCS1H3? 13C15CD? | 115F/120Y053?A33*R 115F/120Y103?A33*R 115F/120Y255?A33*R |
| 三相 380V 機型 | Size D | SV670*T8R4I | 1.8KW | MCS1H3? 18C15CD? | 115F/120Y053?A33*R 115F/120Y103?A33*R |
相關資料：SV670系列伺服，功能手冊，安裝手冊、排障手冊，維護手冊和相關圖紙及其他相關資料請聯系我們的產品經理。

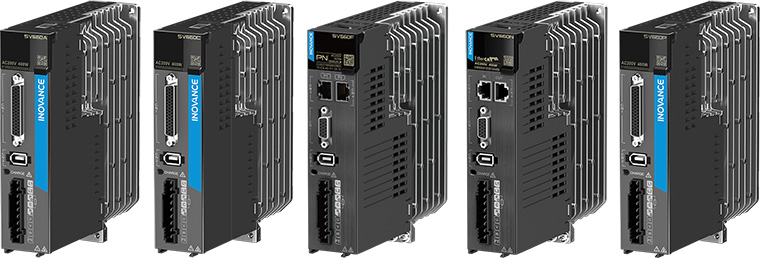

SV660系列伺服是高性能中小功率的交流伺服產品。該系列產品功率范圍為 0.05kW~7.5kW，采用以太網通訊接口，支持EtherCAT 、Modbus、CANopen 、CANLink 和Profinet等通信協議，配合上位機可實現多臺伺服驅動器聯網運行。 提供了剛性表設置、慣量辨識及振動抑制功能，使伺服驅動器簡單易用。配合包括小慣量、中慣量的MS1系 列23 位多圈絕對式編碼器的高響應伺服電機，運行安靜平穩。 適用于導體制造設備、貼片機、半印刷電路板打孔機、鋰電PACK、印刷包裝、物流、搬運機械、汽車制造、食品加工機械、機床、傳送機械、煙草等行業，實現快速精確的協同控制。
產品特性及優點
性能優越：3KHz速度環帶寬，23bit高精度編碼器，分選機達到40K/h生產速率；
靈活控制：脈沖/EtherCAT/Canlink/Canopen，應對各類控制場景與需求；
簡易調試：Stune、Etune自動增益調整,大幅降低調試難度,提升調試效率。

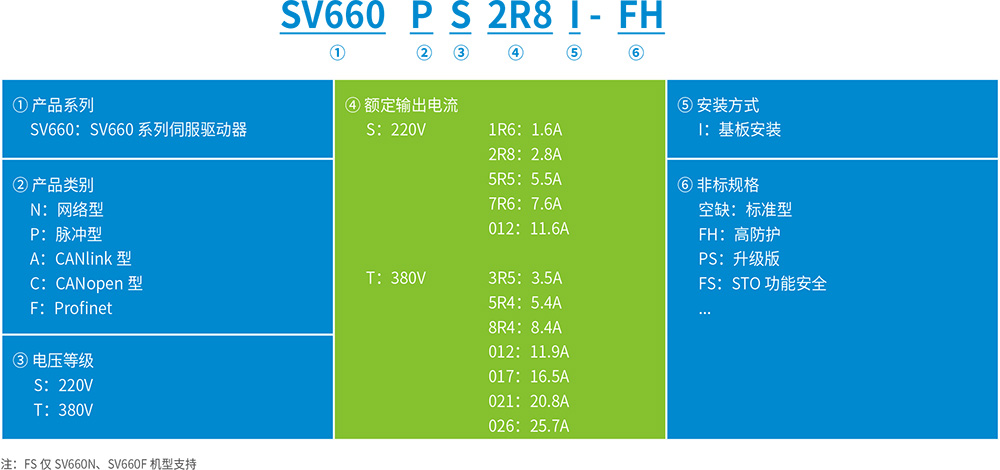

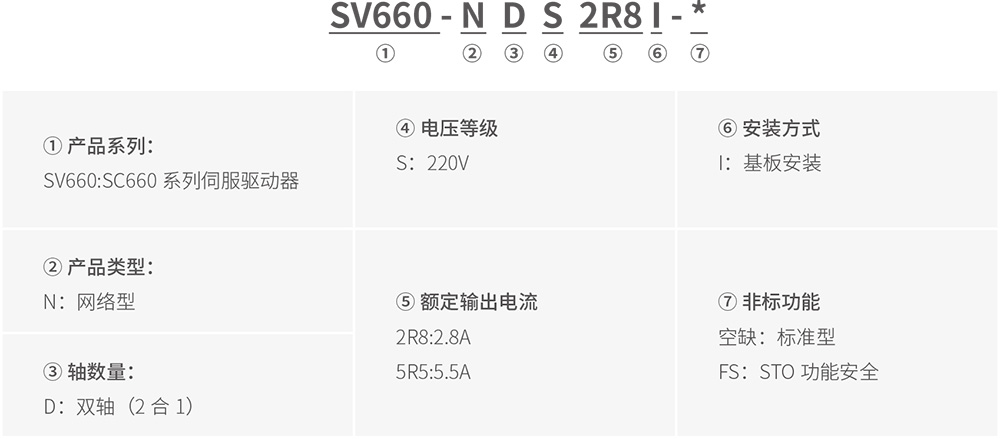

SV660命名規則
選型一覽表
| 電壓等級 | 尺寸 | 驅動器型號 | 適配電機功率 | 適配電機型號 |
| 單相 220V | SIZE A | SV660*S1R6 | 0.05kW、0.1kW、 0.2kW | MS1H1-05B30CB MS1H1-10B30CB MS1H1-20B30CB MS1H4-05B30CB MS1H4-10B30CB MS1H4-20B30CB |
| 單相 220V | SIZE A | SV660*S2R8 | 0.4kW | MS1H1-40B30CB MS1H4-40B30CB |
| 單相 220V | SIZE B | SV660*S5R5 | 0.55kW、0.75kW | MS1H1-55B30CB （無帶抱閘機型） MS1H1-75B30CB MS1H4-55B30CB （無帶抱閘機型） MS1H4-75B30CB |
| 單相 / 三相 220V | SIZE C | SV660*S7R6 | 0.85kW、1.0kW | MS1H1-10C30CB MS1H2-10C30CB MS1H3-85B15CB MS1H4-10C30CB |
| 單相 / 三相 220V | SIZE D | SV660*S012 | 1.3kW、1.5kW、1.8kW、2.0kW | MS1H2-15C30CB MS1H2-20C30CB MS1H3-13C15CB MS1H3-18C15CB |
| 三相 380V | SIZE C | SV660*T3R5 | 0.85kW、1.0kW | MS1H2-10C30CD MS1H3-85B15CD |
| 三相 380V | SIZE C | SV660*T5R4 | 1.3kW、1.5kW | MS1H2-15C30CD MS1H3-13C15CD |
| 三相 380V | SIZE D | SV660*T8R4 | 1.8kW、2.0kW | MS1H2-20C30CD MS1H3-18C15CD |
| 三相 380V | SIZE D | SV660*T012 | 2.5kW、2.9kW、3.0kW | MS1H2-25C30CD MS1H2-30C30CD MS1H3-29C15CD |
| 三相 380V | SIZE E | SV660*T017 | 4.0kW、4.4kW | MS1H2-40C30CD MS1H3-44C15CD |
| 三相 380V | SIZE E | SV660*T021 | 5.0kW、5.5kW | MS1H2-50C30CD MS1H3-55C15CD |
| 三相 380V | SIZE E | SV660*T026 | 7.5kW | MS1H3-75C15CD |
相關資料：SV660系列伺服，功能手冊，安裝手冊、排障手冊，維護手冊、運動控制系統解決方案和相關圖紙及其他相關資料請聯系我們的產品經理。

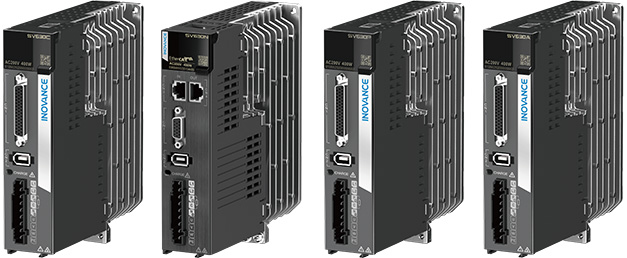

SV630P 系列伺服是經濟型中小功率的交流伺服產品。該系列產品功率范圍為0.05kW~7.5kW，，采用以太網通訊接口，支持EtherCAT 、Modbus、CANopen 和CANLink 等通信協議，采用對應的通信接口，配合上位機可實現多臺伺服驅動器聯網運行。產品提供了自適應調節剛性表設置、慣量辨識及振動抑制等功能，使伺服驅動器簡單易用。配合包括小慣量、中慣量的MS1 系列高響應伺服電機（電機搭配18 位磁編碼器），運行安靜平穩，定位控制更加精準。適用于電子制造、機械手、包裝、機床等行業的自動化設備，以高性價比的方案實現快速精確的位置控制、速度控制、轉矩控制。
產品特性及優點
快速精準：2kHz 速度環帶寬，18bit高精度編碼器；
靈活控制：脈沖/EtherCAT/Canlink/Canopen，應對各類控制場景與需求；
方便易用：配線簡單，省去原點和限位，一鍵式調整。

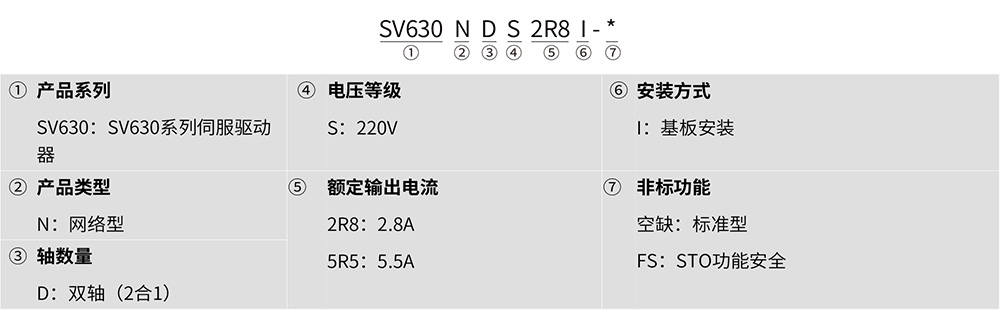

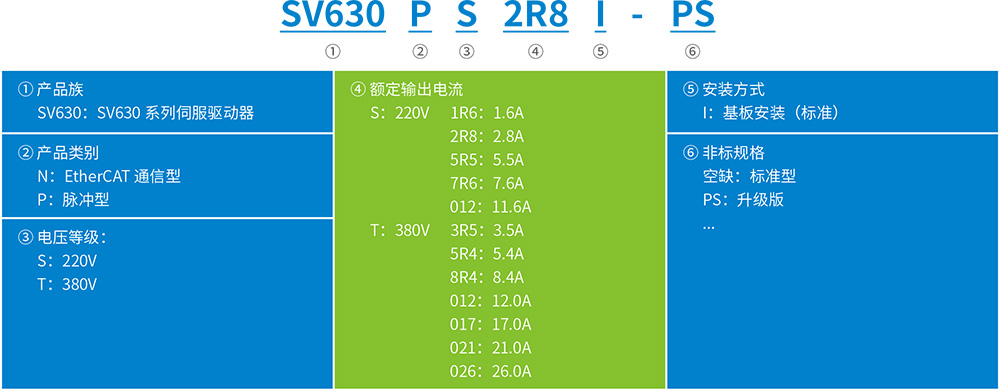

SV630命名規則
SV630 配置表
| 電壓等級 | 尺寸 | 驅動器型號 | 適配電機功率 | 適配電機型號 |
| 單相 220V | SIZE A | SV630*S1R6 | 0.05kW、0.1kW、 0.2kW | MS1H1-05B30CB MS1H1-10B30CB MS1H4-05B30CB MS1H4-10B30CB MS1H4-20B30CB |
| 單相 220V | SIZE A | SV630*S2R8 | 0.4kW | MS1H4-40B30CB |
| 單相 220V | SIZE B | SV630*S5R5 | 0.55kW、0.75kW | MS1H4-55B30CB MS1H4-75B30CB |
| 單相 / 三相 220V | SIZE C | SV630*S7R6 | 0.85kW、1.0kW | MS1H2-10C30CB MS1H3-85B15CB MS1H4-10C30CB |
| 單相 / 三相 220V | SIZE D | SV630*S012 | 1.3kW、1.5kW、 1.8kW、2.0kW | MS1H2-15C30CB MS1H2-20C30CB MS1H3-13C15CB MS1H3-18C15CB |
| 三相 380V | SIZE C | SV630*T3R5 | 0.85kW、1.0kW | MS1H2-10C30CD MS1H3-85B15CD |
| 三相 380V | SIZE C | SV630*T5R4 | 1.3kW、1.5kW | MS1H2-15C30CD MS1H3-13C15CD |
| 三相 380V | SIZE D | SV630*T8R4 | 1.8kW、2.0kW | MS1H2-20C30CD MS1H3-18C15CD |
| 三相 380V | SIZE D | SV630*T012 | 2.5kW、2.9kW、 3.0kW | MS1H2-25C30CD MS1H2-30C30CD MS1H3-29C15CD |
| 三相 380V | SIZE E | SV630*T017 | 4.0kW、4.4kW | MS1H2-40C30CD MS1H3-44C15CD |
| 三相 380V | SIZE E | SV630*T021 | 5.0kW、5.5kW | MS1H2-50C30CD MS1H3-55C15CD |
| 三相 380V | SIZE E | SV630*T026 | 7.5kW | MS1H3-75C15CD |
相關資料：SV630系列伺服，功能手冊，安裝手冊、排障手冊，維護手冊和相關圖紙及其他相關資料請聯系我們的產品經理。

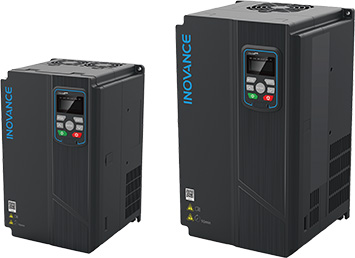

IS650系列伺服驅動器是一款高速度、高精度以及免調試的交流大功率伺服驅動器。 該系列功率范圍為7.5kW~22kW，支持EtherCAT， Modbus，CANlink，CANopen 通訊協議，配合上位機或機床CNC，可以實現多臺伺服驅動器和該主軸驅動器聯網運行實現精密加工。IS650適應主軸加工工況，支持主軸定向、剛性攻絲等機床專用加工場景；同時支持異步電機和同步電機的離線參數辨識、慣量辨識及振動抑制等功能；匹配通訊型、ABZ和正余弦等多種編碼器，并支持全閉環功能；配合高載頻，可實現高頻率輸出和高轉速輸出；標配 STO和電機溫度檢測；為客戶提供簡易、通用、高速和安全的解決方案。 該產品主要應用于大型機床、印刷、包裝機械、測試臺以及中高端數控設備等，例如彎箍機、機床主軸、伺 服壓機和橫切機等。實現速度控制下的高速輸出和快速加工、轉矩模式下的大負載出力、以及位置控制下的 快速精確定位及軌跡跟蹤。
產品特性及優點
高抗震動：采用柔性連接的編碼器結構，抗震能力達到5G；
安全可靠：PTC保護功能，編碼器IP67級別防護；
高性價比：標配風冷電機，對比同功率的自然冷電機性價比更高；
主軸驅動：適配各種第三方異步及電主軸，高轉速，高精度。

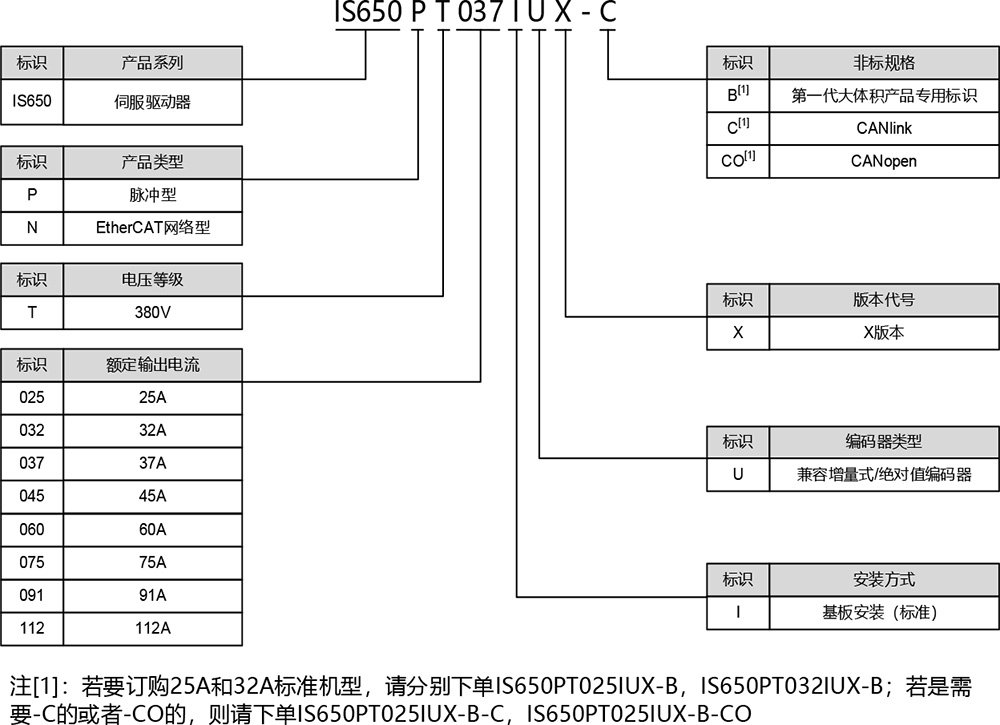

IS650命名規則
IS650N-PLUS系列選型一覽表
| 伺服驅動器 | 伺服電機 | ||||
| 推薦驅動器型號 | 非抱閘電機型號 | 抱閘電機型號 | 機座 | 額定電流(A) | 額定轉矩(N·m) |
| T017 | ISMG1-95C15CD-A331FA | ISMG1-95C15CD-A334FA | 200 | 14.5(18.5) | 50(60) |
| T025 | ISMG1-11D30CD-A331FA-GL | ISMG1-11D30CD-A334FA-GL | 200 | 20.3(26) | 35(41) |
| T025 | ISMG1-11D30CD-A311FA-GL | - | 200 | 20.3(25.78) | 35(41) |
| T025 | ISMG1-11D30CD-A3A1L-GL | - | 200 | 21.3(27.05) | 35(41) |
| T025 | ISMG1-12D20CD-A331FA | ISMG1-12D20CD-A334FA | 200 | 20.3(26) | 50(60) |
| T025 | ISMG1-12D30CD-A331FA-GL - | - | 200 | 24.3(30.86) | 37.5(43.9) |
| T025 | ISMG1-14D15CD-A331FA | ISMG1-14D15CD-A334FA | 200 | 22.9(29.2) | 75(90) |
| T032 | ISMG1-17D15CD-A331FA | ISMG1-17D15CD-A334FA | 200 | 28.1(35.7) | 92(110) |
| T032 | ISMG1-17D33CD-A3A1F-GL | - | 200 | 30(38.1) | 50(58.5) |
| T032 | ISMG1-18D20CD-A331FA I | ISMG1-18D20CD-A334FA | 200 | 28.6(36.4) | 75(90) |
| T037 | ISMG1-22D15CD-A331FA | ISMG1-22D15CD-A334FA | 200 | 33.4(41.7) | 115(135) |
| T044 | ISMG1-23D20CD-A331FA | ISMG1-23D20CD-A334FA | 200 | 37.4(47.6) | 92(110) |
| T044 | ISMG1-30D15CD-A331FA | ISMG1-30D15CD-A334FA | 200 | 45.9(63.3) | 150(195) |
IS650P 系列選型一覽表
| 額定轉速 (rpm) | 最高轉速 (rpm) | 容量(kW) | 伺服電機型號 | 冷卻方式 | 電機框號 | 伺服驅動器型號 | 驅動器SIZE | 驅動器編號(H01-02) | 電機編號(H0000) | |
| 1500 | 1830 | 7.9 | G1 | ISMG1-95C15CDA331FA ISMG1-95C15CDA334FA | 強制風冷 | 200 | IS650PT025IUX-B/- B-C/B-CO | G | 20001 | 14101 |
| 2000 | 2560 | 10.5 | G1 | ISMG1-12D20CDA331FA ISMG1-12D20CDA334FA | 強制風冷 | 200 | IS650PT032IUX-B/- B-C/B-CO | G | 20002 | 14101 |
| 1500 | 1920 | 11.8 | G1 | ISMG1-14D15CDA331FA | 強制風冷 | 200 | IS650PT037IUXB-C/B-CO | G | 20003 | 14101 |
| 1500 | 1920 | 11.8 | G1 | ISMG1-14D15CDA334FA | 強制風冷 | 200 | IS650PT037IUX-B/- B-C/B-CO | G | 20003 | 14101 |
| 1500 | 1920 | 14.5 | G1 | ISMG1-17D15CDA331FA | 強制風冷 | 200 | IS650PT037IUXB-C/B-CO | G | 20003 | 14101 |
| 1500 | 1920 | 14.5 | G1 | ISMG1-17D15CDA334FA | 強制風冷 | 200 | IS650PT037IUX-B/- B-C/B-CO | G | 20003 | 14101 |
| 2000 | 2400 | 15.7 | G1 | ISMG1-18D20CDA331FA | 強制風冷 | 200 | IS650PT037IUX-B/- B-C/B-CO | G | 20003 | 14101 |
| 2000 | 2400 | 15.7 | G1 | ISMG1-18D20CDA334FA | 強制風冷 | 200 | IS650PT037IUX-B/- B-C/B-CO | G | 20003 | 14101 |
| 1500 | 1830 | 18.1 | G1 | ISMG1-22D15CDA331FA | 強制風冷 | 200 | IS650PT045IUXB-C/B-CO | G | 20004 | 14101 |
| 1500 | 1830 | 18.1 | G1 | ISMG1-22D15CDA334FA | 強制風冷 | 200 | IS650PT045IUXB-C/B-CO | G | 20004 | 14101 |
| 2000 | 2560 | 19.3 | G1 | ISMG1-23D20CDA331FA | 強制風冷 | 200 | IS650PT060IUXB-C/B-CO | H | 20005 | 14101 |
| 2000 | 2560 | 19.3 | G1 | ISMG1-23D20CDA334FA | 強制風冷 | 200 | IS650PT060IUXB-C/B-CO | H | 20005 | 14101 |
| 2000 | 2560 | 24.1 | G1 | ISMG1-28D20CDA331FA ISMG1-28D20CDA334FA | 強制風冷 | 200 | IS650PT060I-C/-CO IS650PT060I-C/-CO | H | 20005 | 14101 |
| 1500 | 1920 | 23.6 | G1 | ISMG1-30D15CDA331FA ISMG1-30D15CDA334FA | 強制風冷 | 200 | IS650PT060I-C/-CO IS650PT060I-C/-CO | H | 20005 | 14101 |
| 2000 | 2400 | 31.4 | G1 | ISMG1-41D20CDA331FA ISMG1-41D20CDA334FA | 強制風冷 | 200 | IS650PT091I-C/-CO | I | 20008 | 14101 |
| 1500 | 1830 | 26.7 | G2 | ISMG2-31D15CDA331FA | 強制風冷 | 冷 266 | IS650PT075I-C/-CO | I | 20008 | 14101 |
| 1500 | 1920 | 36.1 | G2 | ISMG2-42D15CDA331FA | 強制風冷 | 冷 266 | IS650PT091I-C/-CO | I | 20008 | 14101 |
| 2000 | 2560 | 35.6 | G2 | ISMG2-42D20CDA331FA | 強制風冷 | 冷 266 | IS650PT091I-C/-CO | I | 20008 | 14101 |
| 1500 | 1920 | 44.8 | G2 | ISMG2-52D15CDA331FA | 強制風冷 | 冷 266 | IS650PT112I-C/-CO | I | 20008 | 14101 |
相關資料：IS650系列中大功率伺服驅動器功能手冊，安裝手冊、排障手冊，維護手冊和相關圖紙及其他相關資料請聯系我們的產品經理。

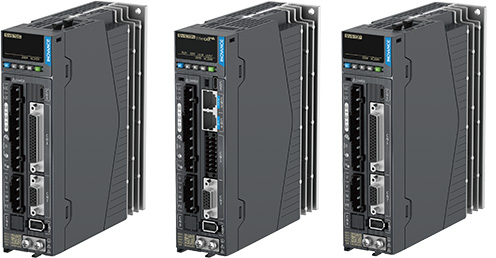

SV660ND系列標準多機傳動伺服產品是高性能的雙軸通用交流伺服驅動器。該系列產品支持的功率段為0.4kW和0.75kW，支持EtherCAT總線通信，一網到底。SV660ND具有STO(SIL3)、一鍵式調整、自適應限波器等功能，使伺服驅動器簡單易用。配合MS1系列高響應伺服電機（23位圈絕對值編碼器），運行安靜平穩，定位控制更加精準。SV660ND適用于手機制造、機器人、機床、鋰電、硅晶半導體、觸摸屏、LED等行業設備中遇到的集成度高、總線、體積小、調試簡單、耐環境性等需求，提供了有效的解決方案。
產品特性及優點
性能優越：3KHz速度環帶寬，23bit高精度編碼器；
省空間專家：零距離安裝,正面安裝面積節省超過39%；
簡易調試：一鍵式調整、自適應限波器；
易連易用：EtherCAT總線通信,一網到底。
SV660ND命名規則
MS1 系列伺服電機選型一覽表
| 伺服驅動器 (SV660ND****I) | 伺服電機 | ||||||
| 型號 | 電壓等級 (V) | SIZE | H01.10 編號 | 非抱閘電機型號 | 抱閘電機型號機 | 機座 | 容量 (kW) |
| MS1H1(nN=3000rpm,nmax=6000rpm）系列額定值規格 | |||||||
| S2R8 | 單相 / 三相 220 | A | 00003 | MS1H1-40B30CB- A331R | MS1H1-40B30CB- A334R | 60 | 0.4 |
| S5R5 | 單相 / 三相 220 | B | 00005 | MS1H1-55B30CB- A331R | 80 | 0.55 | |
| S5R5 | 單相 / 三相 220 | B | 00005 | MS1H1-75B30CB- A331R | MS1H1-75B30CB- A334R | 80 | 0.75 |
| MS1H4(nN=3000rpm,nmax=6000rpm）系列額定值規格 | |||||||
| S2R8 | 單相 / 三相 220 | A | 00003 | MS1H4-40B30CB-A331R | MS1H4-40B30CB-A334R | 60 | 0.4 |
| S5R5 | 單相 / 三相 220 | B | 00005 | MS1H4-55B30CB-A331R | 80 | 0.55 | |
| S5R5 | 單相 / 三相 220 | B | 00005 | MS1H4-75B30CB-A331R | MS1H4-75B30CB-A334R | 80 | 0.75 |
MCS1 系列伺服減速電機選型一覽表
| 伺服驅動器 (SV660ND****I) | 伺服減速電機 | ||||||||
| 型號 | 電壓等級 (V) | SIZE | H01.10 編號 | 非抱閘電機型號 | 抱閘電機型號機 | 機座 | 機座 | 額定功率 (kW) | 電壓等級 (V) |
| S2R8 | 單相 / 三相 220 | A | 00003 | MCS1H4- 40B30CB | 60F/70Y053-A331R 60F/70Y103-A331R 60F/70Y255-A331R | 60F/70Y053-A334R 60F/70Y103-A334R 60F/70Y255-A334R | 60 | 0.4 | 220 |
| S5R5 | 單相 / 三相 220 | B | 00005 | MCS1H4- 7530CB | 90F/90Y053-A331R 90F/90Y103-A331R 90F/90Y255-A331R | 90F/90Y053-A334R 90F/90Y103-A334R 90F/90Y255-A334R | 80 | 0.75 | 220 |
相關資料：SV660ND系列雙軸通用伺服，功能手冊，安裝手冊、排障手冊，維護手冊和相關圖紙及其他相關資料請聯系我們的產品經理。
SV630ND系列標準多機傳動伺服產品是高性能的交流伺服驅動器。該系列產品支持的功率段 為0.4kW和0.75kW，支持EtherCAT總線通信，一網到底。SV630ND具有STO(SIL3)、一鍵式調整、自適應限 波器等功能，使伺服驅動器簡單易用。配合MS1系列高響應伺服電機（18位圈絕對值編碼器），運行安靜平 穩，定位控制更加精準。 SV630ND適用于手機制造、機器人、機床、鋰電、硅晶半導體、觸摸屏、LED等行業設備中遇到的集成度 高、總線、體積小、調試簡單、耐環境性等需求，提供了有效的解決方案。
產品特性及優點
快速精準：2kHz 速度環帶寬，18bit高精度編碼器；
省空間專家：零距離安裝,正面安裝面積節省超過39%；
簡易調試：一鍵式調整、自適應限波器；
易連易用：EtherCAT總線通信,一網到底。
SV630ND命名規則
選型一覽表
| 伺服驅動器(SV630ND****I) | 伺服電機 | ||||||
| 型號 | 電壓等級(V) | SIZE | H01.10編號 | 非抱閘電機型號 | 抱閘電機型號 | 機座 | 容量(kW) |
| MS1H1(nN=3000rpm,nmax=6000rpm)系列額定值規格 | |||||||
| S2R8 | 單相/三相220 | A | 00003 | MS1H1-40B30CB-T331R | MS1H1-40B30CB-T334R | 60 | 0.4 |
| S5R5 | 單相/三相220 | B | 00005 | MS1H1-55B30CB-T331R | - | 80 | 0.55 |
| S5R5 | 單相/三相220 | B | 00005 | MS1H1-75B30CB-T331R | MS1H1-75B30CB-T334R | 80 | 0.75 |
| MS1H4(nN=3000rpm, nmax=6000rpm)系列額定值規格 | |||||||
| S2R8 | 單相/三相220 | A | 00003 | MS1H4-40B30CB-T331R | MS1H4-40B30CB-T334R | 60 | 0.4 |
| S5R5 | 單相/三相220 | B | 00005 | MS1H4-55B30CB-T331R | - | 80 | 0.55 |
| S5R5 | 單相/三相220 | B | 00005 | MS1H4-75B30CB-T331R | MS1H4-75B30CB-T334R | 80 | 0.75 |
相關資料：SV630ND系列伺服選型手冊，功能手冊，安裝手冊、排障手冊，維護手冊和相關圖紙及其他相關資料請聯系我們的產品經理。
IS810N-INT是新一代多傳伺服平臺產品，首次突破國外多機傳動的技術壁壘和壟斷格局，開 創多傳伺服產品在中國OEM行業應用的先河。IS810N-INT 采用米蘭研發中心的底層算法平臺，對于印刷包裝、鍛壓 機床、激光切割、硅晶半導體以及金屬制品行業設備中遇 到的性能、功能、體積、安全、耐環境性等需求，提供了有效 的解決方案。具有一鍵式調整、自適應限波器、轉矩補償、雙軸龍門同步、多軸轉矩負荷分配等功能，高顏值、高可靠性，高功率 密度，并在安裝、配電配線、維護性等方面進一步優化了用戶體驗。
產品特性及優點
省時省空間：書本式多傳,插拔和搭扣安裝；
節能先鋒：共直流母線技術，助力企業節能減耗，長期可節能30%以上；
安全可靠：24V控制電獨立供應，滿足STO SIL3等級認證。

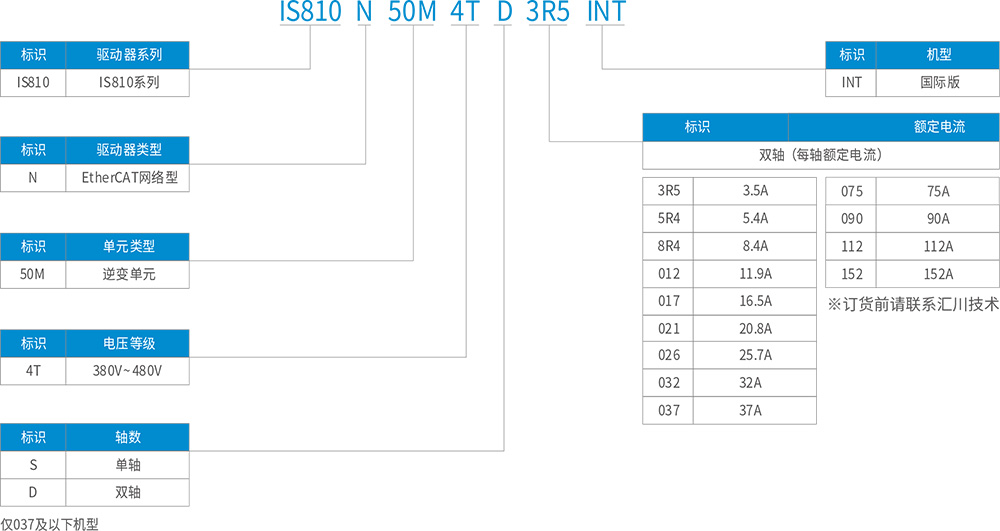

IS810N-INT命名規則
MS1伺服電機選型一覽表
| 伺服電機 | 伺服驅動器 (IS810N50M4T*******) | |||||
| 非抱閘電機型號 | 抱閘電機型號 | 機座 | 額定功率(kW) | SIZE | 推薦驅動器型號 | H01.10編號 |
| MS1H1(nN=3000rpm,nmax=7000rpm)系列額定值規格 | ||||||
| MS1H1-05B30CB-A330Z | MS1H1-05B30CB-A332Z | 40 | 0.05 | 1 | S(D)3R5INT | 10001 |
| MS1H1-10B30CB-A330Z | MS1H1-10B30CB-A332Z | 40 | 0.1 | 1 | S(D)3R5INT | 10001 |
| MS1H1-20B30CB-A331R | MS1H1-20B30CB-A334R | 60 | 0.2 | 1 | S(D)3R5INT | 10001 |
| MS1H1-40B30CB-A331R | MS1H1-40B30CB-A334R | 60 | 0.4 | 1 | S(D)3R5INT | 10001 |
| MS1H1-55B30CB-A331R | - | 80 | 0.55 | 1 | S(D)5R4INT | 10002 |
| MS1H1-75B30CB-A331R | MS1H1-75B30CB-A334R | 80 | 0.75 | 1 | S(D)5R4INT | 10002 |
| MS1H2(nN=3000rpm, nmax=6000rpm)系列額定值規格 | ||||||
| MS1H2-10C30CD-A331R | MS1H2-10C30CD-A334R | 100 | 1.0 | 1 | S(D)3R5INT | 10001 |
| MS1H2-15C30CD-A331R | MS1H2-15C30CD-A334R | 100 | 1.5 | 1 | S(D)5R4INT | 10002 |
| MS1H2-20C30CD-A331R | MS1H2-20C30CD-A334R | 100 | 2.0 | 1 | S(D)8R4INT | 10003 |
| MS1H2-25C30CD-A331R | MS1H2-25C30CD-A334R | 100 | 2.5 | 1 | S(D)012INT | 10004 |
| MS1H2-30C30CD-A331R | MS1H2-30C30CD-A334R | 130 | 3.0 | 1 | S(D)012INT | 10004 |
| MS1H2-40C30CD-A331R | MS1H2-40C30CD-A334R | 130 | 4.0 | 2 | S(D)017INT | 10005 |
| MS1H2-50C30CD-A331R | MS1H2-50C30CD-A334R | 130 | 5 | 2 | S(D)017INT | 10005 |
| MS1H3(nN=1500rpm, nmax=3000rpm)系列額定值規格 | ||||||
| MS1H3-85B15CD-A331R | MS1H3-85B15CD-A334R | 130 | 0.85 | 1 | S(D)3R5INT | 10001 |
| MS1H3-13C15CD-A331R | MS1H3-13C15CD-A334R | 130 | 1.3 | 1 | S(D)5R4INT | 10002 |
| MS1H3-18C15CD-A331R | MS1H3-18C15CD-A334R | 130 | 1.8 | 1 | S(D)8R4INT | 10003 |
| MS1H3-29C15CD-A331R | MS1H3-29C15CD-A334R | 180 | 2.9 | 1 | S(D)012INT | 10004 |
| MS1H3-44C15CD-A331R | MS1H3-44C15CD-A334R | 180 | 4.4 | 2 | S(D)017INT | 10005 |
| MS1H3-55C15CD-A331R | MS1H3-55C15CD-A334R | 180 | 5.5 | 2 | S(D)021INT | 10006 |
| MS1H3-75C15CD-A331R | MS1H3-75C15CD-A334R | 180 | 7.5 | 2 | S(D)026INT | 10007 |
| MS1H4(nN=3000rpm, nmax=7000rpm)系列額定值規格 | ||||||
| MS1H4-40B30CB-A331R | MS1H4-40B30CB-A334R | 60 | 0.4 | 1 | S(D)3R5INT | 10001 |
| MS1H4-75B30CB-A331R | MS1H4-75B30CB-A334R | 80 | 0.75 | 1 | S(D)5R4INT | 10002 |
ISMG伺服電機選型一覽表
| 伺服電機 | 伺服驅動器(IS810N50M4T*******) | |||||
| 非抱閘電機型號 | 抱閘電機型號 | 機座 | 額定電流(*)(A) | 額定轉矩 (*)(N·m) | 推薦驅動器型 號(S1) | 推薦驅動器型號 (S4) |
| ISMG1-95C15CD-A331FA I | ISMG1-95C15CD-A334FA | 200 | 14.5(18.5) | 50(60) | S(D)017INT | S(D)021INT |
| ISMG1-11D30CD-A331FA-GL | ISMG1-11D30CD-A334FA-GL | 200 | 20.3(26) | 35(41) | S(D)021INT | S(D)026INT |
| ISMG1-11D30CD-A311FA-GL | - | 200 | 20.3(25.78) | 35(41) | S(D)021INT | S(D)026INT |
| ISMG1-11D30CD-A3A1L-GL | - | 200 | 21.3(27.05) | 35(41) | S(D)021INT | S(D)032INT |
| ISMG1-12D20CD-A331FA | ISMG1-12D20CD-A334FA | 200 | 20.3(26) | 50(60) | S(D)021INT | S(D)026INT |
| ISMG1-12D30CD-A331FA-GL | - | 200 | 24.3(30.86) | 37.5(43.9) | S(D)026INT | S(D)032INT |
| ISMG1-14D15CD-A331FA | ISMG1-14D15CD-A334FA | 200 | 22.9(29.2) | 75(90) | S(D)026INT | S(D)032INT |
| ISMG1-17D15CD-A331FA | ISMG1-17D15CD-A334FA | 200 | 28.1(35.7) | 92(110) | S(D)032INT | S(D)037INT |
| ISMG1-17D33CD-A3A1F-GL | - | 200 | 30(38.1) | 50(58.5) | S(D)032INT | S(D)037INT |
| ISMG1-18D20CD-A331FA | ISMG1-18D20CD-A334FA | 200 | 28.6(36.4) | 75(90) | S(D)032INT | S(D)037INT |
| ISMG1-45D30CD-A3A1L-GL | - | 200 | 87.4(111) | 143.4(167.8) | S090INT | S112INT |
| ISMG2-52D15CD-A331FA | - | 266 | 87.2(104.4) | 285(335) | S090INT | S112INT |
| ISMG2-57D20CD-A331FA | - | 266 | 87.8(109.3) | 230(270) | S090INT | S112INT |
| ISMG2-60D15CD-A331FA | - | 266 | 98.8(118.8) | 340(385) | S112INT | S152INT |
| ISMG2-92D38CD-A3B1L-GL | - | 266 | 122(154.94) | 233(272.6) | S240INT | - |
相關資料：IS810N-INT系列標準型多機傳動伺服資料，晶行業控制解決方案，用戶手冊、維護使用手冊，相關圖紙及其他相關資料請聯系我們的產品經理。
