射頻電源是用于對聲光器件內晶體產生射頻信號。光束被調制、偏轉或調諧的程度是由射頻信號的頻率和強度來決定的。我們提供各種優化的模擬和數字控制的高頻電源。我們也可以為客戶定制電源，如有需要請與我們聯系。
射頻電源通常由射頻振蕩器、調制電路和產生射頻信號驅動聲光器件的功率放大器組成。聲光調制器內的傳感器利用壓電效應精確地將射頻信號以固定或可變頻率轉換為晶體介質光學材料中的聲波。聲光器件和射頻電源配套使用，用來優化速度和穩定的應用。一些附加的特定應用還有第一脈沖抑制、同步、脈沖整形或多通道運作。隨著我們聲光產品線的擴展，我們正在開發更多功能的射頻電源，如具有雙模擬/數字操作和帶觸發器和溫控等配置。另外，我們的OEM設計則針對每個用戶的應用進行優化，最大程度地提高客戶所需產品的性能。
如何選擇射頻電源
聲光器件的需求將決定射頻驅動器的選擇。雖然速度、占空比和一些特殊功能很重要，但選擇射頻電源考慮的主要因素如下：
射頻功率:150W內（根據聲光器件要求的最佳驅動功率來定）
調制：數字或摸擬
驅動頻率：固定、可變的（線性掃描）或可編程的
穩定度：頻率不固定時，VCO與DDS影響選擇
通道數：輸出端口數或單個信號端口的輸出音質數
特殊功能：脈沖抑制、同步等。
調制：數字與模擬
調制模式?jīng)Q定了所應用的射頻功率如何變化，從而決定了衍射光的強度。在數字調制中，射頻功率通過TTL信來控制開/關狀態，從而控制光束是否衍射。在模擬調制中，通過在指定范圍內施加電壓來控制射頻功率，從而產生對衍射效率的控制，并及時形成波形。
固定頻率與可變頻率電源：固定頻率電源提供與聲光器件匹配的單個輸出頻率。我們提供頻率在24-440MHz的固定頻率電源通常用于調制，可通過模擬或TTL輸入控制，還有些電源帶有手動可調輸出射頻功率?？勺冾l率和可編程頻率射頻電源可主動控制輸出頻率。壓控振蕩器（VCO）提供線性掃描（可變的）射頻驅動頻率，可靈活的用于任何聲光器件。直接數字頻率合成（DDS）電源提供可編程頻率?？梢詮囊粋€(gè)固定的時鐘頻率產生隨機波形，它是脈沖整形和特殊功能的理想選擇。DDS電源是由軟件驅動的，可以用界面（GUI）運行，也可以通過計算機驅動程序命令直接控制。我們的高性能多頻DDS電源可同時產生多達8個射頻通道。
雙電源
雙電源可將待合成的簡單或復雜的數字波形轉換為模擬信號，并放大來驅動聲光器件。它極大的方便了用戶使用；例如，它使電源可提供多個可編程頻率或在多個復雜的定制波形之間自由交換。
頻率變化與控制
我們提供具有高穩定性和線性度、快速切換時間和高分辨率的直接數字頻率合成（DDS）電源。它們能夠從一個固定時鐘頻率產生任意波形，是脈沖整形和特殊功能的理想選擇。DDS電源可以在兩種模式控制，從GUI或通過驅動程序命令運行：1）隨機訪問，數字映射到特定頻率；2）啁啾模式以頻率遞增來連續掃描。DDS電源也被稱為DFS（數字頻率合成器）電源。我們的技術支持團隊可為客戶選型提供技術支持服務，也可為客戶定制OEM產品。
射頻電源的應用
聲光器件的驅動和控制，包括調制器、偏轉器、腔倒空驅動器、光纖耦合調制器、移頻器、鎖模器、多通道調制器、脈沖選擇器、Q開關、可調濾波器。
常用射頻電源列表
| 產品型號 | 可兼容的聲光器 | 工作頻率 | 射頻功率 | 主要特點 |

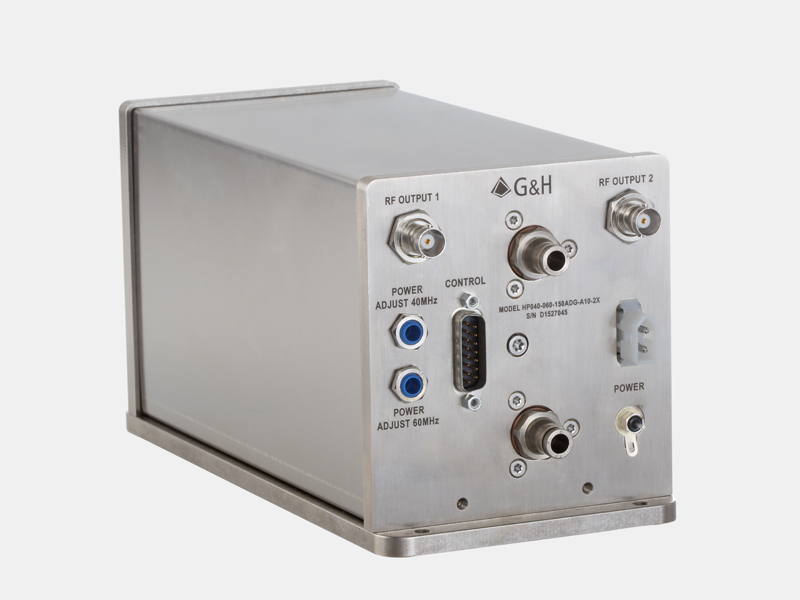

| HP040-060-150ADG-A10-2X | 雙頻鍺聲光調制器 | 40/60MHz | 單通道0-75W | 固定雙頻；雙通道Ge聲光器件、模擬和數字調制 |
| HP041-125ADG-A10 | 鍺聲光調制器 | 40.68MHz | 125W | 固定單頻; 結構緊湊、模擬和數字調制 |
| 97-02910-xx | 光纖Q | 80-350MHz | ≤4.0W | 固定單頻；低功耗、模擬和數字調制 |
| 97-03926-12 | 偏轉器、可調濾波器 | 20-160MHz | 所有通道3.2W，單通道0.4W | 可編程頻率；8通道DDS、模擬和數字調制 |
| 97-02925-32 | 偏轉器、可調濾波器 | 20-160MHz | 0.4W | 可編程頻率；8通道DDS、模擬和數字調制 |
| 3307系列電源 | 光纖Q、移頻器 | 80-350MHz | 4.0W | 固定單頻；低功耗、模擬和數字調制 |
| 3910系列電源 | 光纖Q、移頻器、調制器 | 45-500MHz | 0.25-8.0W | 固定單頻；數字、模擬和數字+模擬調制 |
| MHPXXX-YYADM-A1 | 光纖Q、調制器 | 24-260MHz | 2-20W | 固定單頻、模擬和數字調制 |
| MCX0XX-Y.YZC-MINx | 移頻器、調制器 | 40-80MHz | 0.5-2.5W | 固定單頻；結構緊湊、模擬和數字調制 |
| 64020-200-2ADMDFS-A | 偏轉器、調制器、可調濾波器 | 20-200MHz | 2.0W | 可編程頻率；單通道DDS 、模擬和數字調制 |
| 64020-250-1ADMDFS-A | 偏轉器、特殊調制器、可調濾波器 | 20-250MHz | 1.0W | 可編程頻率；單通道DDS、模擬和數字調制 |
| 6000系列電源 | 偏轉器、可調濾波器 | 20-450MHz | 2*15W | N/A |
| A35xxx-S-1/50-p4k7u | 光纖Q、移頻器、調制器 | 40-300MHz | 0.1-5.0W | 固定單頻；模擬和數字調制 |
| SD020-200-5UC-4x1 | 可調濾波器 | 20-200MHz | 5.0W | 可編程頻率；單通道或多通道DDS、模擬和數字調制 |

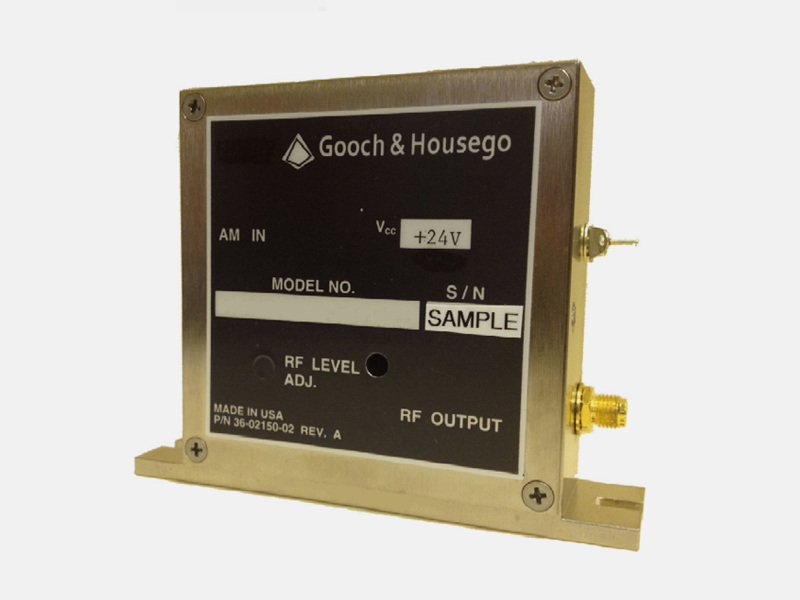

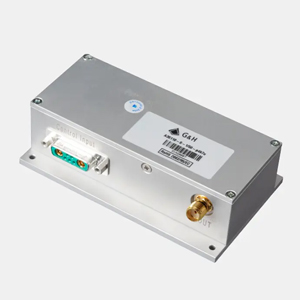

3910系列射頻驅動器是2910系列的優化升級的同時可兼容性2910系列，工作頻率范圍為80–500MHz，射頻功率輸出高達8W（在+28Vcc時），上升時間低至4ns。支持三種調制方案：數字、模擬和數字+模擬。這些驅動器具有將驅動器與外部時鐘參考同步的可選功能，旨在驅動FiberQ調制器、移頻器和聲光調制器。
主要特征
中心頻率高達500MHz
可選調制輸入模式
可調射頻功率高達8W
上升時間低至4ns
同步外部參考時鐘可選
主要優勢
技術可靠
高性能
低功耗
運行測試
一年保修
主要應用
微加工
材料加工
激光顯示器
打印
外差干涉法
脈沖選擇
| 參數 | 性能 |
| 中心頻率 | 45–500MHz 固定的 |
| 射頻輸出 | 0.25–8.0W 可調（在+28Vcc時） |
| 輸出電壓 +Vcc | +24-+28V |
| 二次諧波電平 | <-20dBc |
| 輸出駐波比 | 1.5:1最大值 |
| 輸出波形 | 正弦曲線 |
| 上升 / 下降時間 | 4ns最大值 (頻率≥250MHz) |
| 對比度 | 50dB最小值 |
| 模擬輸入電壓 | 0–1V |
| 模擬輸入阻抗 | 50Ω |
| 數字輸入電壓 | 標準TTL電平 |
| 數字輸入阻抗 | 10kΩ |
| 頻率穩定性 | +/-1.5 ppm 過溫 |
| 頻率精度 | ±1% |
| 溫控 | 傳導冷卻散熱 |
| 運行溫度范圍 | 10℃ - 60℃ |

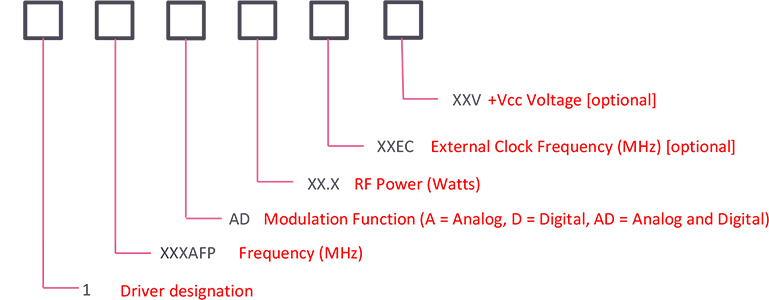

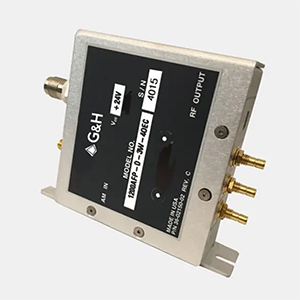

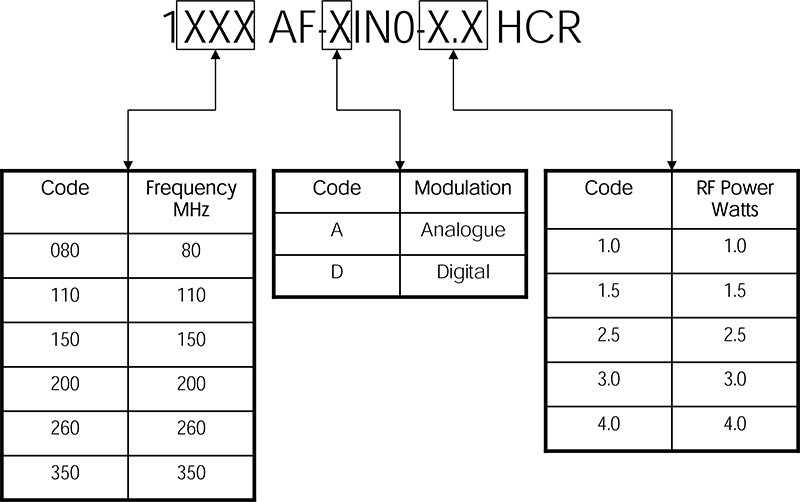

| 選型代碼 | 例如：1200AFP-AD-2.5-40EC-24V |
3307系列射頻驅動器提供高達4W的輸出功率。各種類型覆蓋了80-350MHz的頻率范圍。最大射頻輸出功率可通過內部電位器調節。該驅動器可用于模擬或數字調制控制。模擬調制電壓將輸出功率控制在調整后的最大功率的0到100%之間。數字調制控制信號可以打開和關閉射頻功率，可以在高達載波頻率25%的調制頻率（模擬和數字）下運行，在更高的載波頻率下最大為50MHz。鋁制外殼實現了最佳的 EMC 屏蔽和機械保護。底板用于安裝和散熱目的。該驅動器提供許多選項，包括頻率調諧、自動電平控制 (ALC) 和可將輸出功率提高到20W的外部放大器，可驅動FiberQ調制器和移頻器。
主要特征
頻率范圍80-350MHz
射頻功率高達4W
射頻開/關比≥35dB（數字/模擬調制）
恒定輸出功率設計
提供調制頻率高達50MHz的型號
通過底板傳導冷卻
結構緊湊
主要應用
用于腔外的快速調制，如激光投影系統
移頻
| 參數 | 性能 |
| 工作頻率 | 80–350MHz |
| 電源電壓 | +24V DC, +28V DC |
| 電源電流 | 550mA標準，帶Pout 0.35-1.5W@24V 550mA標準，帶Pout 0.35-1.5W@28V 700mA標準，帶Pout 2.0-4.0W@24V 700mA標準，帶Pout 2.0-3.0W@28V 2000mA標準，帶Pout 7.0W@24V 2700mA標準，帶Pout 20W@24V |
| 輸出阻抗 | 50Ω標準 |
| 射頻功率 | 4W |
| 頻率精度 | ±0.1% |
| 諧波畸變 | @50Ω負載：≤-20dBc |
| 模擬輸入阻抗 | 50Ω |
| 模擬調制電壓范圍 | 0 … +1V @50Ω |
| 模擬調制射頻開/關比 | ≥35dB |
| 數字調制阻抗 | 50Ω標準 |
| 數字調制電平 | 標準 TTL |
| 數字調制射頻開/關比 | ≥35dB |
| 射頻上升/下降時間 （上升:10%至90%） （下降:90%至10%） | 12nsec@80MHz 9nsec@110MHz 7nsec@150MHz 5nsec@200MHz 4nsec@260MHz 4nsec@350MHz |
| 輸入阻抗 | 頻率調諧：標準1kΩ |
| 調頻帶寬 | 3dB@90kHz |
| 頻率范圍 50–100MHz 75–150MHz 150–280MHz 200–380MHz 270–430MHz | 輸入電壓 +1.5-+15V標準 +1.5-+15 V標準 +2.0-+15 V標準 +1.0-+15 V標準 +2.5-+12 V標準 |
| 射頻輸出（0W–全功率） +24V(Vcc) +28V(Vcc) +28V(Vcc) 200–380MHz 270–430MHz | ALC 電壓電平 0–+21V標準 0–+25V標準 0–+5V標準 0–+10V標準 |
| 輸出參考頻率 | 80, 110, 150, 200, 260&350MHz |
| 冷卻方式 Pout 1.0W-1.5W 2.5W-3.0W 4.0W | 傳導 底板應連接到合適的散熱片，能夠消散： 15W 20W 22W |
| 預熱時間 | 5min |
| 底板溫度 | 0℃至+60℃（為獲得最佳輸出功率穩定性，應提供恒定的基板溫度） |
| 儲存溫度 | -25℃至+85℃（不結露） |
| 電源電壓 | 絕對最大值：+28 VDC |
| 模擬調制 | 絕對最大值：-3.0V至+3.0 V |
| 數字調制 | 絕對最大值：-4.3V至+4.3 V |
| 工作溫度 | 絕對最大值：+65℃（基板溫度） |
| 重量 | 0.24Kg |

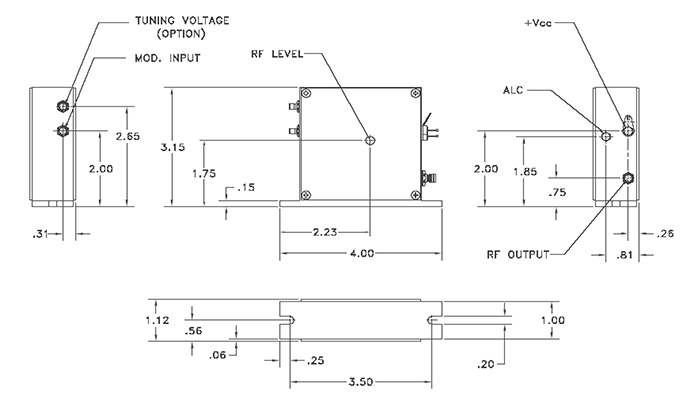

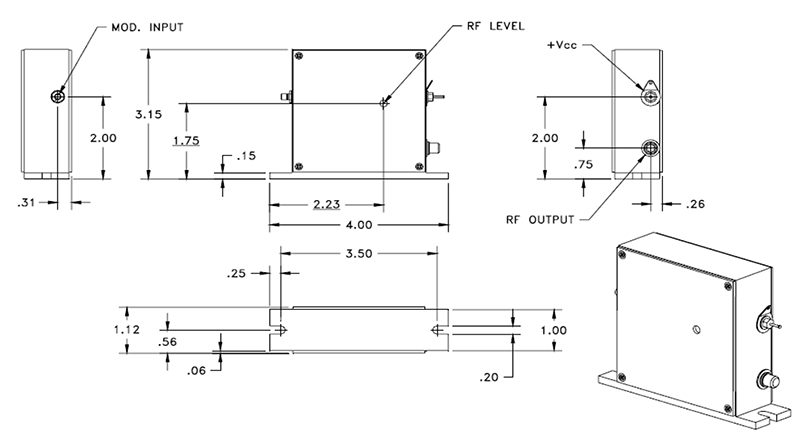

| 尺寸（長x寬x高） | 102x29x80mm，外形圖：（尺寸以英寸為單位） |

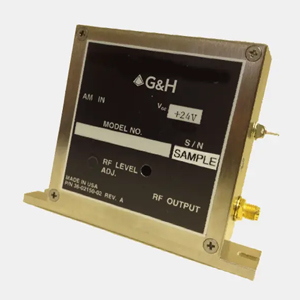

2910系列射頻驅動器提供高達4W的輸出功率。各種類型覆蓋了80至350MHz的頻率范圍。最大射頻輸出功率可通過內部電位器調節。該驅動器可用于模擬或數字調制控制。模擬調制電壓將輸出功率控制在調整后的最大功率的0到100%之間。數字調制控制信號可以打開和關閉射頻功率。該驅動器可以在高達載波頻率25%的調制頻率（模擬和數字）下運行，在較高的載波頻率下最大為50MHz。 鋁制外殼實現了最佳的EMC屏蔽和機械保護。底板用于安裝和散熱目的，可驅動FiberQ調制器。
主要特征
頻率范圍80-350MHz
射頻功率高達4W
射頻開/關比≥60dB（數字調制）
射頻開/關比≥50dB（模擬調制）
恒定輸出功率設計
提供調制頻率高達50MHz的型號
通過底板傳導冷卻
結構緊湊
主要應用
用于腔外的快速調制，如激光投影系統
移頻
| 參數 | 性能 |
| 工作頻率 | 80–350MHz |
| 電源電壓 | +24V DC |
| 電源電流 | 600mA標準，帶 Pout 1.0W 625mA標準，帶 Pout 1.5W 775mA標準，帶 Pout 2.5W 825mA標準，帶 Pout 3.0W 900mA標準，帶 Pout 4.0W 2700mA標準，帶 Pout 20W |
| 輸出阻抗 | 50Ω標準 |
| 射頻功率 | 最大：< 0.1W … > Pout（可調） |
| 頻率精度 | ±0.1% |
| 諧波畸變 | ≤-20dBc |
| 模擬輸入阻抗 | 50Ω |
| 模擬調制電壓范圍 | 0 … +1V@50Ω |
| 模擬調制射頻開/關比 | ≥50dB |
| 數字調制阻抗 | 75Ω標準 |
| 數字調制電平 | 標準 TTL |
| 數字調制射頻開/關比 | ≥60dB |
| 射頻上升/下降時間 （上升:10%至90%） （下降:90%至10%） | 12nsec@80MHz 9nsec@110MHz 7nsec@150MHz 5nsec@200MHz 4nsec@260MHz 4nsec@350MHz |
| 射頻輸出連接器 | SMA母頭 |
| 調制連接器 | SMC公頭 |
| 電源連接器 | 輸入：焊接端子（過濾饋通），接地：焊片 |
| 冷卻方式 Pout 1.0W-1.5W 2.5W-3.0W 4.0W | 傳導 底板應連接到合適的散熱片，能夠消散： 15W 20W 22W |
| 預熱時間 | 5min |
| 底板溫度 | 0℃至+60℃（為獲得最佳輸出功率穩定性，應提供恒定的基板溫度） |
| 儲存溫度 | -25℃至+85℃（不結露） |
| 電源電壓 | 絕對最大值：+28 VDC |
| 模擬調制 | 絕對最大值：-1.5V至+1.5V |
| 數字調制 | 絕對最大值：-0.5V至+0.5V |
| 工作溫度 | 絕對最大值：+65℃（基板溫度） |
| 重量 | 0.24Kg |
| 尺寸（長x寬x高） | 102x29x80mm；外形圖：（尺寸以英寸為單位） |

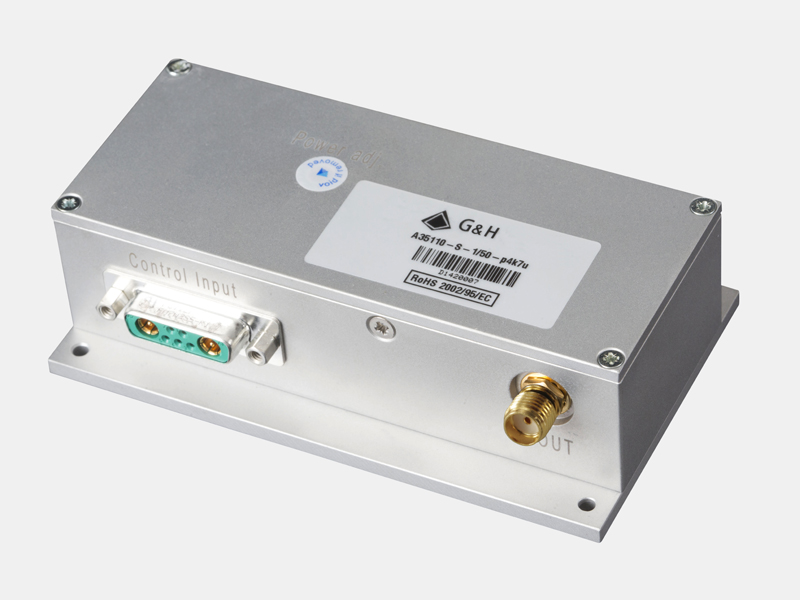

A35系列射頻驅動器系列提供高達5W的輸出功率。各種類型覆蓋從40到350MHz的頻率范圍。最大射頻輸出功率可通過內部電位器調節。模擬調制電壓將輸出功率控制在調整后的最大功率的0到100%之間。除了模擬調制電壓之外，數字調制控制信號可以打開和關閉射頻功率。模擬和數字調制都具有至少65dB的開關電流比。驅動器可以在高達25%的載波頻率和最大50MHz的調制頻率（模擬和數字）下運行。鋁制外殼實現了最佳的EMC屏蔽和機械保護。底板用于安裝和散熱?？沈?qū)動FiberQ調制器、移頻器和聲光調制器。
主要特征
頻率范圍：40-350MHz
射頻功率高達5W
射頻開/關比≥65dB
恒定輸出功率設計
提供調制頻率高達50MHz的型號
通過底板傳導冷卻
體積小，電磁屏蔽
主要應用
用于腔外的快速調制，如激光投影系統
移頻

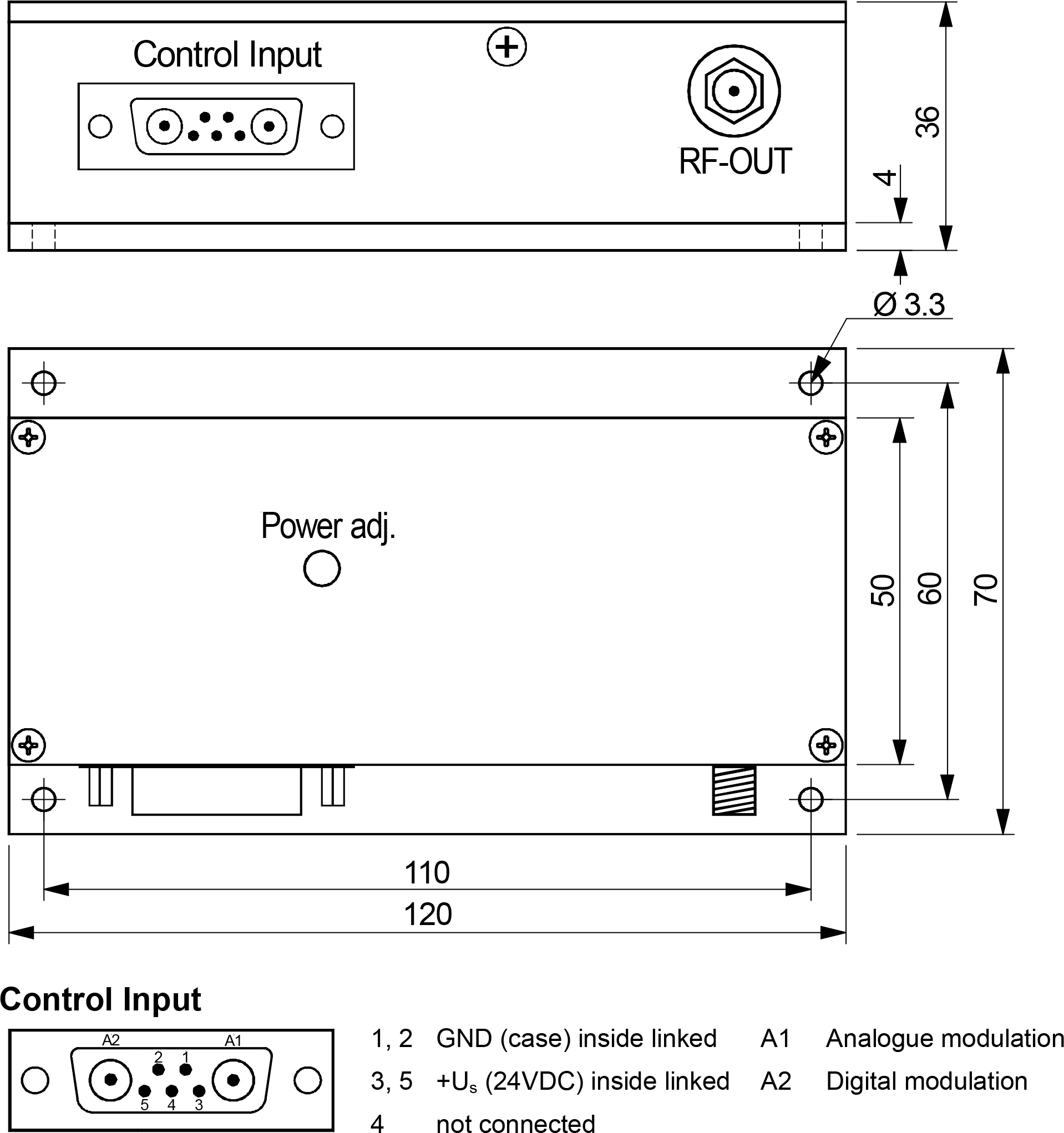

| 參數 | 性能 |
| 射頻輸出功率 | 最大值：>5W (+37dBm)（可調），調整范圍：< 0.1W … >5W |
| 電源電壓 | +24V DC |
| 電源電流 | 常規值1.5A@5W射頻輸出功率 |
| 輸出阻抗 | 50Ω標準 |
| 射頻功率 | 最大：< 0.1W … > Pout（可調） |
| 頻率精度 | <±25ppm |
| 諧波畸變 | ≤-26dBc |
| 模擬輸入阻抗 | 50Ω |
| 模擬調制電壓范圍 | 0 … +1V@50Ω |
| 模擬調制射頻開/關比 | ≥65dB |
| 數字調制阻抗 | 4.7 kΩ(pull-up) |
| 數字調制電平 | High = ≥ 3V … 5V (= RF on) **, Low = 0 … < 2V (= RF off) |
| 數字調制射頻開/關比 | > 100dB |
| 射頻輸出頻率 | 40 … <80MHz, 80 … <140MHz, 140 … <200MHz, 200 … 350MHz |
| 冷卻方式 | 傳導時，底板必須連接到合適的散熱片上，散熱片能散熱36W |
| 預熱時間 | 10分鐘達到最佳穩定性 |
| 底板溫度 | 0℃至+60℃（為獲得最佳輸出功率穩定性，應提供恒定的基板溫度） |
| 儲存溫度 | -25℃至+70℃（不結露） |
| 電源電壓 | 絕對最大值：+26VDC |
| 模擬調制電壓范圍 | 絕對最大值：-0.5 V … +1.1 V @ 0 … +1 V |
| 數字調制電平 | 絕對最大值：-0.5 V … +5.5 V |
| 工作溫度 | 絕對最大值：+65℃（基板溫度） |
| 重量 | 360g |
| 尺寸（長x寬x高） | 外殼：120x50x36mm，安裝平面：120x70mm；外形圖：（尺寸單位為mm） |

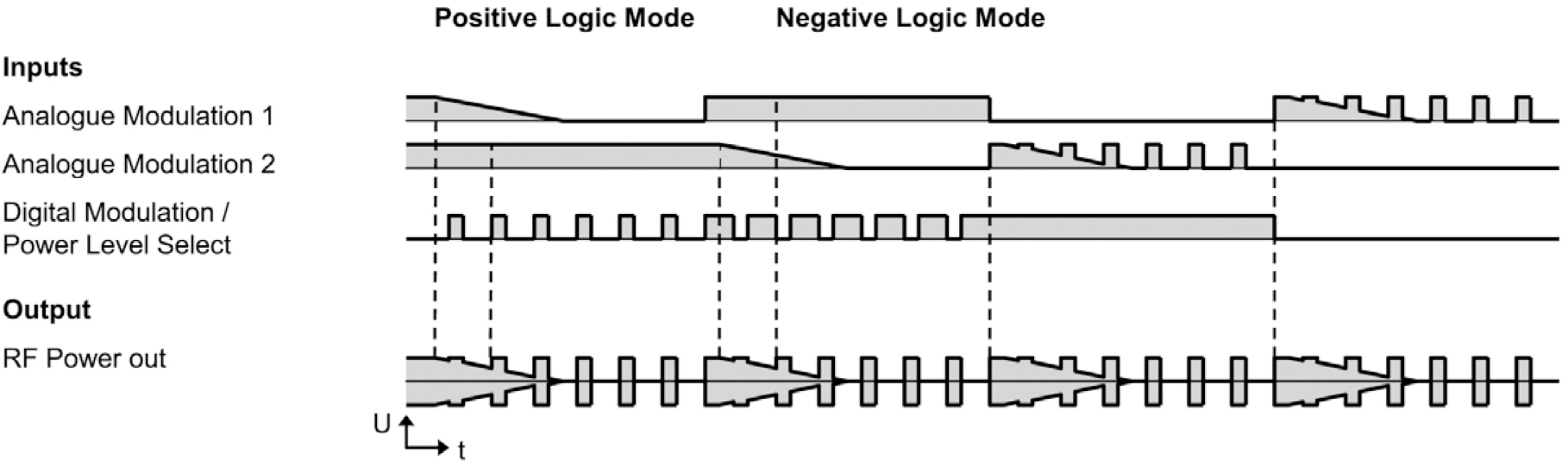

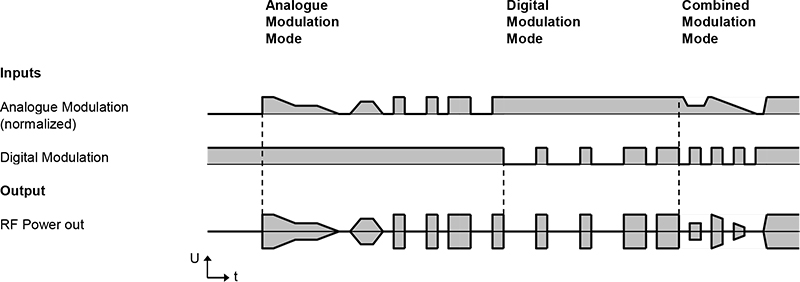

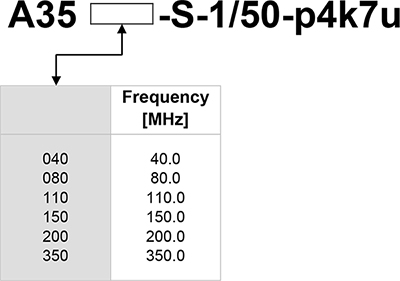

模數調制操作方案；選型代碼：可根據要求提供其他頻率和定制版本
MHPxxx-yyADM-A1系列電源(前型號 N31xxx-yyADM)工作頻率為24–260MHz，標準射頻輸出功率為2至20W，最大輸出功率由內部電位器設置，帶有模擬和數字調制，在50Ω負載時輸出高達20W。該驅動器設計用于驅動聲光調制器。
主要特征
低功率、高功率和高VSWR故障保護
固定單頻

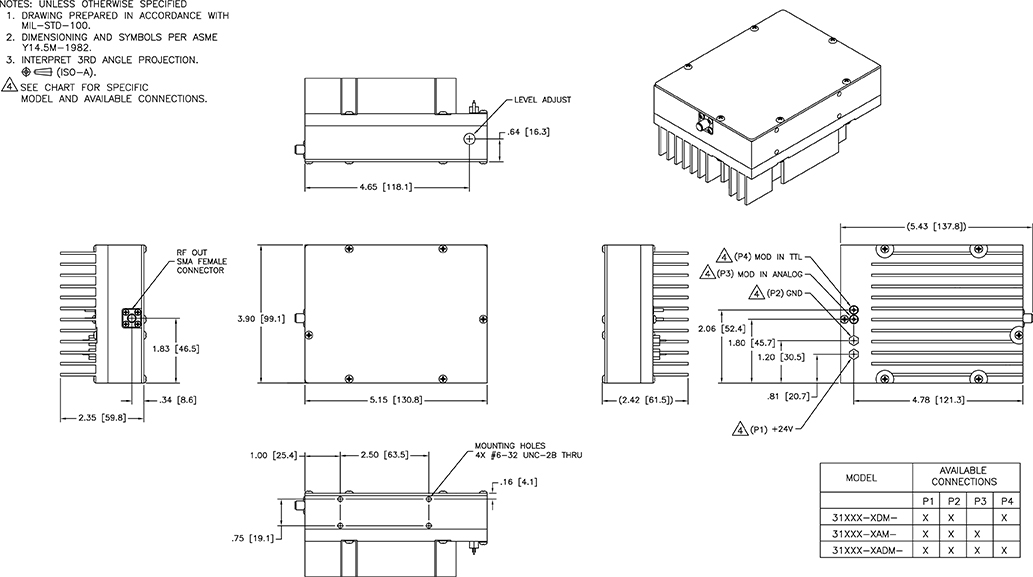

| 參數 | 性能 |
| 輸出頻率 | 24MHz-260MHz ±0.01%石英晶體穩定 |
| 雜散電平 | -40dBc最大值 |
| 諧波畸變 | -15dBc最大值 |
| 模擬輸入 | 0-1V 50Ω (+1V =最大射頻功率; 0V = 最小射頻功率) |
| 數字輸入 | TTL電平(TTL高電平=最大射頻功率; TTL低電平=最小射頻功率) |
| 消光比 | 40dB最小值 |
| 射頻上升/下降時間 | 30ns最大值, 20ns 常值l, 10ns >210MHz(PRF: 10-90%) |
| 射頻輸出功率 (yy) | 2-20W 標準值。最大輸出功率由內部電位器設置 |
| 輸出阻抗 | 50Ω標準 |
| 供電電壓 | +24VDC +0.5V |
| 供電電流 | 3A最大值 |
| 空氣流過散熱器 | 18CFM @25℃ |
| 尺寸（長x寬x高） | 5.43"x2.42"x3.90" ；外形圖：（尺寸單位為英寸） |
射頻驅動電源97-03926-12工作頻率為20–160MHz，所有通道射頻輸出功率為3.2W，每個通道 0.4W， 50Ω負載，具有模擬和數字調制，該射頻驅動器設計用于驅動聲光偏轉器和可調諧濾波器。
主要特征
低功率、高功率和高VSWR故障保護
可編程頻率；8通道DDS，每個通道上的獨立線性幅度調制和頻移調制

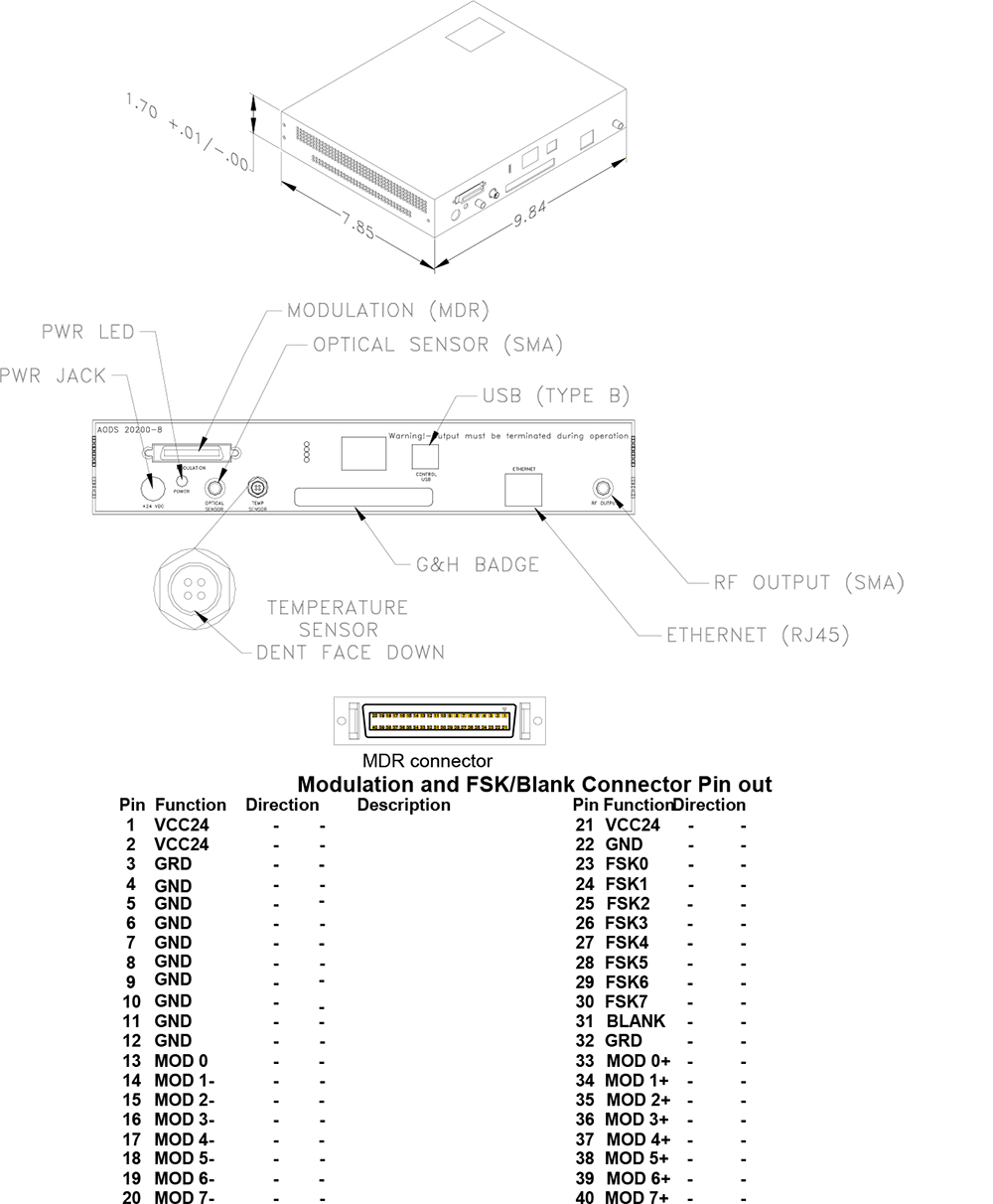

| 型號 | 160T2-8SAR-24-3.2B |
| 頻率范圍 | 20-160MHz |
| 頻率分辨率 | 0.1Hz |
| 頻率穩定性 | ±2ppm/℃ |
| 頻率預加載時間 | <8us |
| 頻率切換時間 | <80ns |
| 射頻輸出功率 | 標準：所有通道 3.2W，每個通道 0.4W |
| 調制帶寬 | >2MHz |
| 動態范圍 | >35dB |
| 互相調制 | >41dB |
| 雜散 | >45dBc |
| 信噪比 | >75dB |
| 輸出阻抗 | 50Ω |
| 調幅輸入電平 | 0-10V |
| FSK調制輸入電平 | 3.3V |
| 消隱輸入電平 | 3.3V |
| 數字控制 | ASCII |
| 傳感器輸入 | ±3.3V |
| 直流電源輸入 | 24V@2A |
| 外形尺寸 | 165x132x25mm；外形圖：（尺寸單位為英寸） |
射頻驅動電源97-02925-32工作頻率為20–160MHz，射頻輸出功率為0.44W，50Ω負載，具有模擬和數字調制，該射頻驅動器設計用于驅動聲光偏轉器和可調諧濾波器。
主要特征
低功率、高功率和高VSWR故障保護
可編程頻率；8通道DDS，每個通道上的獨立線性幅度調制和頻移調制

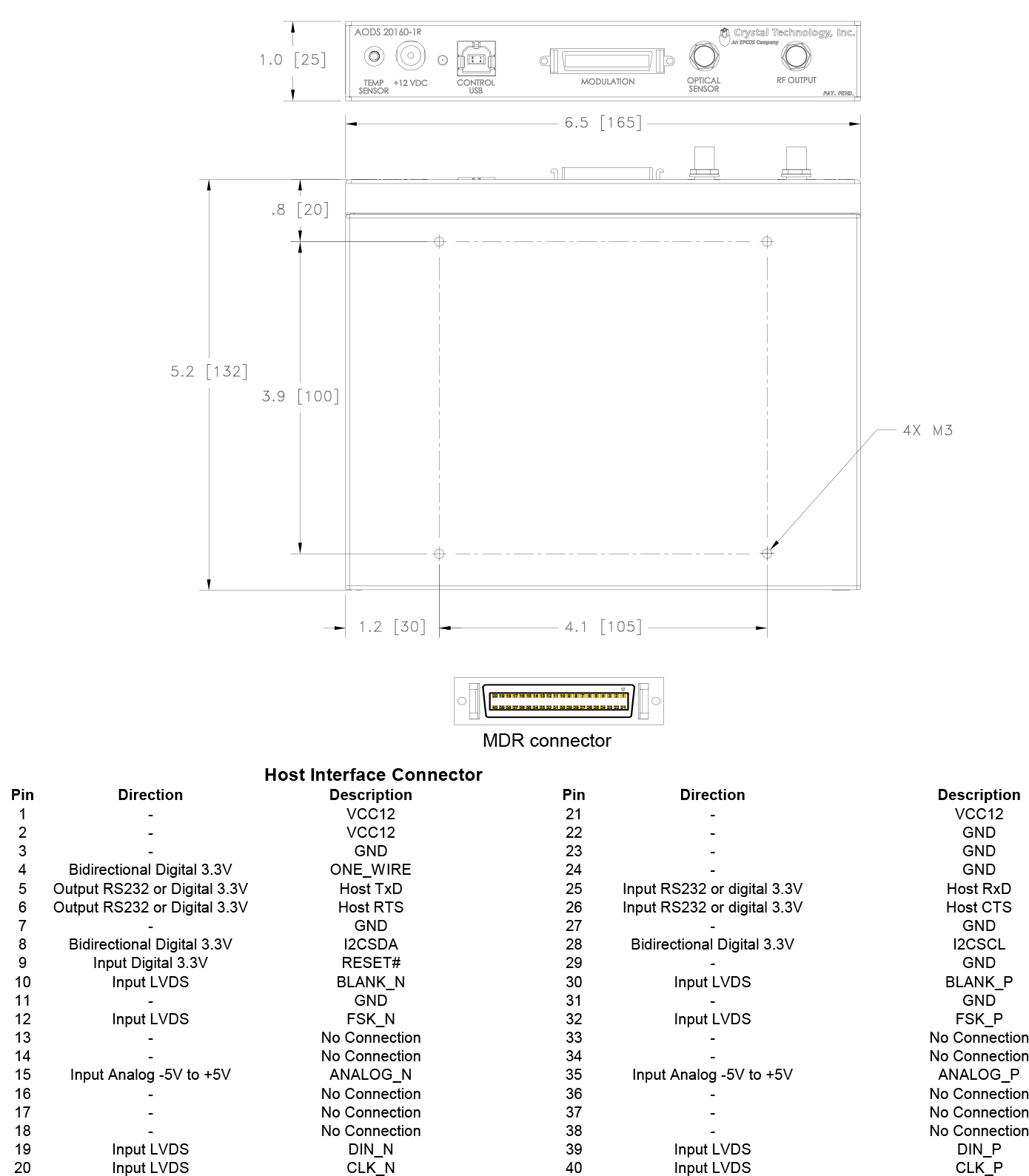

| 型號 | 160T1-1SNR-12-0.4J |
| 頻率范圍 | 20-160MHz |
| 頻率分辨率 | 0.1Hz |
| 頻率穩定性 | ±2ppm/℃ |
| 頻率預加載時間 | <10us |
| 頻率切換時間 | <20ns |
| 射頻輸出功率 | 0.4W |
| 射頻輸出增益調整 | 30dB |
| 調制帶寬 | >2MHz |
| 動態范圍 | >40dB |
| 互相調制 | >40dB |
| 雜散 | >30dBc |
| 信噪比 | >90dB |
| 輸出阻抗 | 50Ω |
| 調幅輸入電平 | 0-10V |
| FSK調制輸入電平 | 3.3V |
| 消隱輸入電平 | 3.3V |
| 數字控制 | ASCII |
| 傳感器輸入 | ±3.3V |
| 直流電源輸入 | 12V@1A |
| 尺寸 | 165x132x25mm；外形圖：（尺寸單位為英寸） |
射頻驅動電源64020-200-2ADMDFS-A是一個帶模擬和數字調制輸入的數字頻率合成器的OEM模塊和2W射頻輸出電源。工作頻率為20–200MHz，50Ω負載，此電源可用于產生頻率啁啾。交付產品是按照歐盟減少有害物質條款2002/95/EC的要求來生產的，該射頻驅動器設計用于驅動聲光偏轉器、調制器和可調諧濾波器。
主要特征
低功率、高功率和高VSWR故障保護
| 參數 | 規格 |
| 頻寬 | 20–200MHz 常規 |
| 時鐘頻率 | 1000MHz |
| 步長: | <1Hz 30位輸入 |
| 頻率切換時間 | 250ns最大值 |
| 輸出功率 | 2W常規 |
| 諧波畸變 | 二級:-20dBc 最大值; 三級: -15dBc最大值 |
| 模擬調制 | 模擬0至+1V,50Ω, +1V=最大射頻功率輸出 |
| 數字調制 | 1) TTL電平; 2) TTL高電平=最大射頻功率輸出; 3) TTL低電平=最小射頻功率輸出; 4) 無信號=最大射頻功率輸出(內部拉高) |
| 上升和下降時間 | 20ns |
| 消光比：數字/模擬 | 30dB最小值/40dB最小值 |
| 參考輸出 | 合成器未調制輸出的參考信號。+0dBm（標準值） |
| 應用功率 | + 28V DC@1A最大值;+3.3V DC@1A最大值 |
| 環境溫度 | 400℃ |
| 射頻輸出 | 無DC反饋 |
| +28V,+3.3V,和接地 | 過濾式饋通 |
| 模式輸入 | SMC公頭 |
| 參考輸出 | SMC公頭 |
| 射頻輸出 | SMA母頭 |
| “頻率選擇”控制 | 二進制30位TTL、數字調制輸入、復位，通過D型37針連接端子的鎖存控制輸入 |
射頻驅動電源64020-250-1ADMDFS-A是一個帶模擬和數字調制輸入的數字頻率合成器的OEM模塊和1W射頻輸出電源。工作頻率為20–250MHz，50Ω負載，此電源可用于產生頻率啁啾。交付產品是按照歐盟減少有害物質條款2002/95/EC的要求來生產的，該射頻驅動器設計用于驅動聲光偏轉器、調制器和可調諧濾波器。
| 參數 | 規格 |
| 頻寬 | 20–250MHz 常規 |
| 時鐘頻率 | 1000MHz |
| 步長: | <1Hz 30位輸入 |
| 頻率切換時間 | 310ns最大值 |
| 輸出功率 | 1W常規 |
| 諧波畸變 | 二級:-20dBc 最大值; 三級: -15dBc 最大值 |
| 模擬調制 | 模擬0至 +1V, 50Ω, +1V = 最大射頻功率輸出 |
| 數字調制 | 1) TTL電平; 2) TTL高電平=最大射頻功率輸出; 3) TTL 低電平=最小射頻功率輸出; 4) 無信號=最大射頻功率輸出(內部拉高) |
| 上升和下降時間 | 20ns |
| 消光比：數字 / 模擬 | 30dB最小值/40dB最小值 |
| 參考輸出 | 合成器未調制輸出的參考信號。+0dBm （標準值） |
| 應用功率 | +28V DC@1A最大值;+ 3.3V DC@1A 最大值 |
| 環境溫度 | 400 C |
| 射頻輸出 | 無DC反饋 |
| +28V, +3.3V,和 Gnd | 過濾式饋通 |
| 模式輸入 | SMC公頭 |
| 參考輸出 | SMC公頭 |
| 射頻輸出 | SMA母頭 |
| “頻率選擇”控制 | 二進制30位TTL、數字調制輸入、復位，通過D型37針連接端子的鎖存控制輸入 |

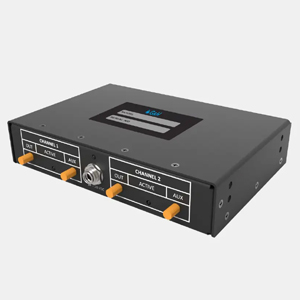

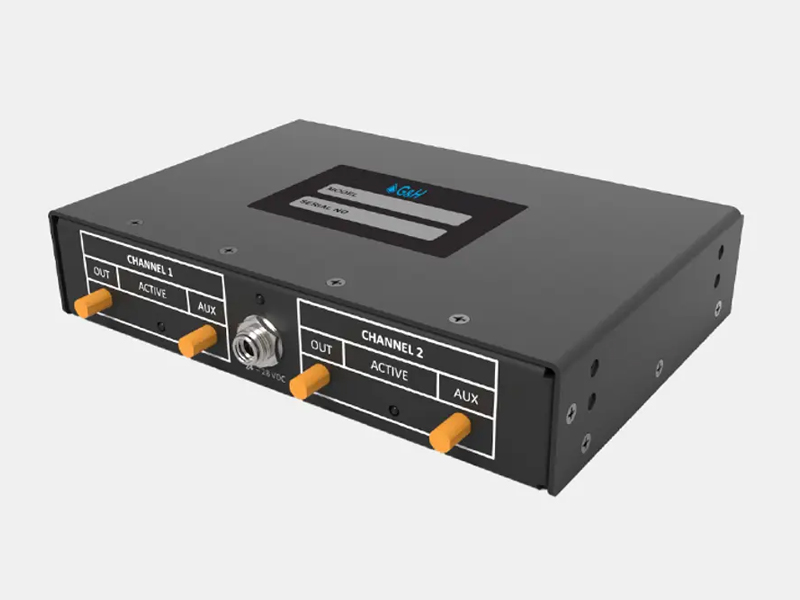

6000系列驅動器工作頻率為20–450MHz，射頻輸出電源功率為15W，提供兩個獨立的射頻通道并帶有速并行接口和USB控制。該電源非常適合于控制二維相控陣聲光光束偏轉器（MUX模式），也可用于驅動兩個用于二維掃描的單一聲光光束偏轉器（雙通道模式）。該電源能更好的控制聲光可調濾波器（多音模式），其任意波形回放功能使多個波長可與可調濾波器同時衍射，光束偏轉器也可產生多個光斑。具有快速并行頻率編程接口的兩個獨立的15W射頻放大器封裝在一起。可通過用戶界面設置口令控制也可通過附帶的USB接口進行遠程控制。后面板上帶有雙振幅和相對相位控制輸入的并行接口連接器。功能包括動態頻率啁啾控制。全數字選項允許對頻率、振幅和相位進行高速編程。開機默認為獨立模式，不需要PC控制；連接USB連接可啟用主機PC模式。我們也提供單通道版本。6000系列電源有三個頻段，每個頻段都包括20-450MHz頻段監控輸出。其功能可以通過USB接口重新配置。
主要特征
兩個15W獨立射頻輸出
頻率編程的并行接口
定制波形的回放功能
USB接口和壓縮指令設置
20-450MHz，三個頻段：
（1）低頻段20-150MHz；
（2）中頻段40-245MHz；
（3）高頻段140-450MHz
重新配置功能
定制波形的回放功能
幅度和相位調制
主要優勢
雙射頻輸出
主機控制或快速接口
功能重新配置
主要應用
OEM 聲光偏轉器/可調濾波器系統
鉆孔/微加工系統
光學檢查系統
| 參數 | 規格 |
| 輸出頻率范圍: 低頻段 中頻段 高頻段 | 最小值20MHz，最大值150MHz 最小值40MHz，最小值245MHz 最小值140MHz，最大值450MHz |
| 射頻輸出功率 | 最小值15W |
| 射頻功率平坦度 | 最小值±0.5dB跨過頻帶，額定功率 |
| 二次諧波畸變 | -25 dBc（額定射頻輸出功率下） |
| 非諧波無雜散動態范圍 | 最小值-50 dBc |
| 標準輸出波形 | 正弦曲線 |
| 獨立射頻輸出 | 2 |
| 每個輸出的可編程音節數 | 5 |
| 頻率分辨率 | 最小值1kHz |
| 頻率穩定性 | 最大值±0.5Ppm（15℃- 50℃環境溫度） |
| 頻率穩定時間 | 最大值200ns（鎖存信號關閉后） |
| 頻率更新率 | 25MHz（并行接口） |
| 振幅控制（模擬輸入）范圍 | 每個輸出通道40dB |
| 振幅消隱 | 最小值80dB |
| 相對相位控制（模擬輸入）范圍 | 最大值±180° |
| 幅度/相位控制調制頻寬 | 最大25MHz |
| 直流電壓輸入范圍 | 最小值24 V，最大值28V |
| 系統直流總功率 | 100W |
| 回放功能波形文件大小 | 最大值300k樣本（1 GHz時鐘/輸出 ） |
| 工作溫度范圍（環境溫度） | 15℃-50℃ |

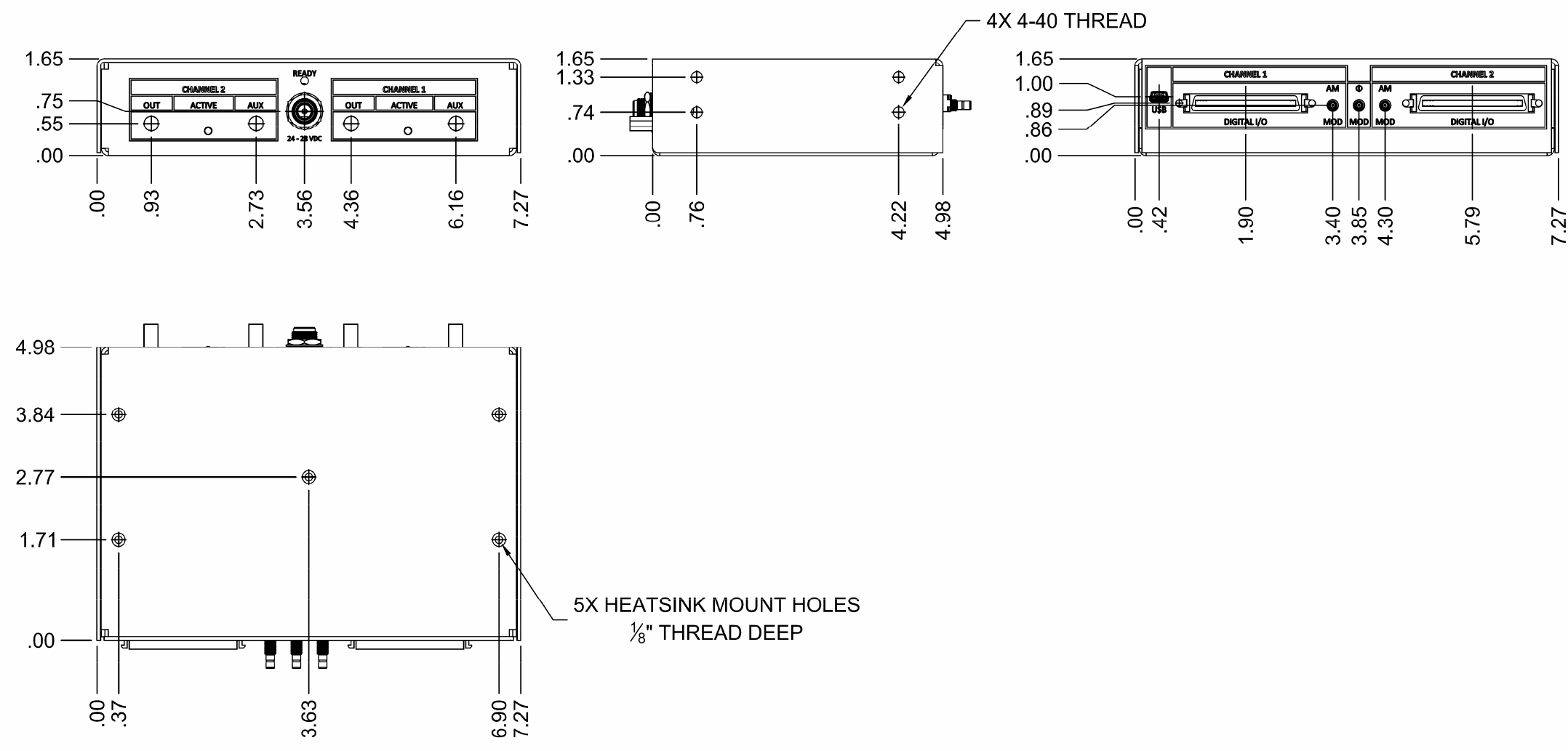

| 外形尺寸 | 7.27''x4.98''x1.65''；外形圖：（尺寸單位為英寸） |
命令設定 (通過USB接口的主機PC模式)
| 指令 | 行動 |
| Freq X, YYY | 設置通道X（1或2）上的輸出頻率YYY（MHz） |
| Amp X, YY | 設置通道X（1或2）上的輸出功率YY（00–99） |
| Pha YYY | 將相對相位設置為YYY（0到360度）S |
| Latch X | 通道X的鎖存命令，鎖存預加載的FTW |
| 軟啟動 | 允許USB控制輸出功率水平 |
| 軟關機 | 將系統還原為硬件模式，需要模擬幅度控制 |
接口描述
| 接口定義 | 連接 | 電平 | 輸入 /輸出 分配 |
| 并行接口, Ch #1, #2 | MDR mini-D 68 pin (x2) | TTL | 頻率 [19:0], 備用 (5), latch輸入 (1), 觸發輸入 (1), 空 (1), 同步信號 (1), 狀態輸出 (1) |
| 調幅輸入 | SMB (x2) | 0–1V | Ch #1, Ch #2 |
| 相位調制輸入 | SMB (x1) | 0–1V | 通道間相對相位 |
| USB | USB mini-B | USB | USB 2.0 |
| 主要射頻輸出 | SMA (x2) | 射頻輸出 | 主路射頻輸出端 |
| 射頻輸出 | SMA (x2) | 輔路輸出 | 輔路射頻輸出端 20-450MHz |
| 主直流電源輸入 | 2mm 電源插座 | 24–28 VDC | 直流電源輸入 |

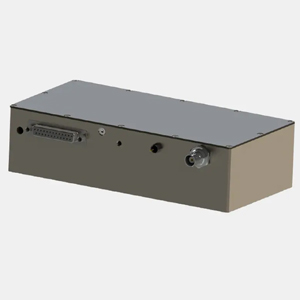

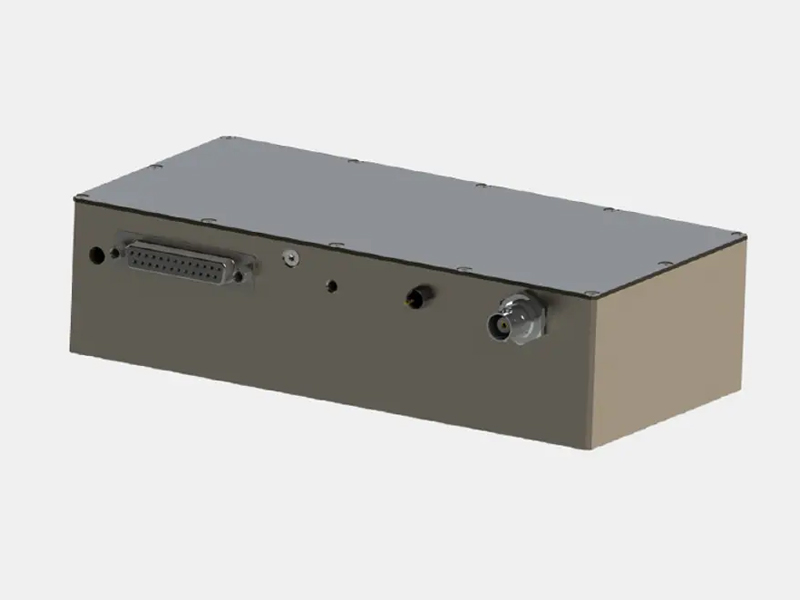

鍺聲光調制器射頻電源HP041-125ADG-A10工作頻率為40.68MHz，射頻輸出功率高達125W。此電源驅動器可在高達1MHz的調制頻率（模擬和數字）下工作。為防止腐蝕所有的水冷部件由銅制成。此電源是通過鋁制外殼和導電鈍化來實現電磁屏蔽和機械保護的。本產品符合歐盟的2011/65/EU號歐盟指令的要求即限制在電氣和電子設備中使用某些有害物質的。
主要特征
射頻輸出功率高達125W
銅制水冷通道
恒定輸出功率設計
高SWR和過熱保護
全屏蔽緊湊型外殼
主要應用
工業（材料加工）
PCB鉆孔
打標和切割
導光板加工
微穿孔
| 參數 | 規格 |
| 供電電壓 | +24 |
| 供電電流 | 最大值. 12.5@125W輸出功率 |
| 射頻輸出功率 | 最大：（可調節）：> 15W/mm2 *，調節范圍：< 1 … >125W |
| 輸出阻抗 | 50Ω |
| 射頻開關比 | >50dB |
| 模擬調制阻抗 | 600Ω |
| 模擬調制電壓范圍 | 0…+10V@50Ω，電壓范圍對應于電位計預調節的最大射頻輸出功率的0到100% |
| 數字調制 | 4.7kΩ(pull-up) |
| 數字調制阻抗 | 高 = ≥ 3V…5V（=RF開啟） |
| 數字調制電平 | 低 = 0 … < 2V（=RF關閉） |
| 最大調制頻率 | 1 MHz（數字和模擬） |
| 射頻輸出頻率 | 40.68MHz |
| 諧波畸變 | < -30dBc |
| 上升/下降時間 | 模擬調制：<80 ns (10…90%)，數字調制：<80 ns (10…90%) |
| 射頻輸出連接器 | BNC母頭 |
| 控制連接器 | D-Sub25極，用于引腳分配的母頭 |
| 電源線 | 2x750±50mm H07V-K 1.5mm2 |
| 紅色（或黃色） | + VS(24 VDC) |
| 黑色（或紫色） | CGND（外殼接地） |
| 冷卻 | 水冷。冷卻塊材料：銅，2 x G 1/4'' 螺紋，配有 6mm推入式連接器 |
| 流量 | 低于25?C 時超過 1 升/分鐘 |
| 預熱時間 | 10min，獲得最佳穩定性 |
| 操作箱溫度 | <+50°C，安全停機≈55°C |
| 儲存溫度 | -20°C…+65°C，不結露 |
| 絕對最大額定值： 最大供電電壓 模擬調制 數字調制電平 最高工作溫度 | +26 VDC -0.5 V … +11 V -0.5 V … +5.5 V +55°C 散熱器/基板溫度 |
| 控制連接器 | D-Sub 25極 內螺紋，引腳分配（除非另有說明，否則所有信號均為機殼接地（CGND）） |
| 重量 | 1470g |

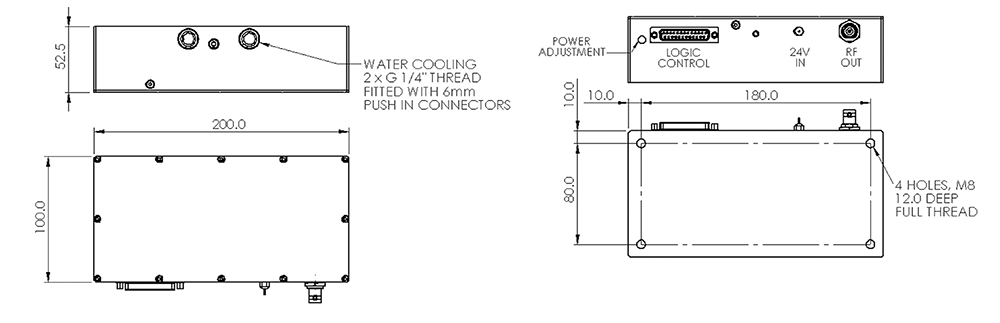

| 尺寸（長x寬x高） | 200x100x52.5mm；外形圖：（尺寸單位為mm） |
引腳分配
| Pin1：RF ON狀態（out） | Pin10：調制接地（MGND） |
| Pin2：SWR故障指示 | Pin11：模擬調制2（參考MGND） |
| Pin3：電源溫度故障指示 | Pin12：模擬調制1（參考MGND） |
| Pin4：復位SWR故障/初始化 | Pin13：功率電平選擇（參考MGND） 低→選擇模擬模式。 高→選擇模擬模式。 |
| Pin5：聯鎖2故障指示 | |
| Pin6：聯鎖2（in） | |
| Pin7：聯鎖1（in） | Pin14…22：底盤接地（CGND） |
| Pin8：聯鎖1故障指示 | Pin23…24：調制接地（MGND） |
| Pin9：電源溫度監控 | Pin25：未連接 |
雙頻鍺聲光調制器射頻電源HP040-060-150ADG-A10-2X工作頻率為5MHz，提供高達150W的組合輸出功率，旨在驅動雙頻鍺聲光調制器。此電源可在調制頻率（模擬和數字）高達1MHz（用于射頻幅度控制）和高達5MHz（用于驅動頻率控制）的情況下工作，為防止腐蝕所有的水冷部件由銅制成。此電源是通過鋁制外殼和導電鈍化來實現電磁屏蔽和機械保護的。本產品符合歐盟的2011/65/EU號歐盟指令的要求即限制在電氣和電子設備中使用某些有害物質的。
主要特征
射頻輸出功率高達150W
銅制水冷通道
恒定輸出功率設計
高SWR和過熱保護
全屏蔽緊湊型外殼
主要應用
工業（材料加工）
PCB鉆孔
打標和切割
微穿孔
| 參數 | 規格 |
| 供電電壓 | +24 |
| 供電電流 | 典型值：15 A @ 150W 射頻輸出功率 |
| 通道數 | 2 |
| 射頻輸出功率 | 最大：> 75W CW 每通道（可調）*，調節范圍：< 1 … >75W 每通道 |
| 輸出阻抗 | 50Ω |
| 射頻輸出頻率 | 40 MHz 和 60 MHz 可切換（40 和 60 MHz 通道之間的射頻信號相移） |
| 頻率精度 | < ±50 ppm |
| 頻率穩定性 | < ±50 ppm |
| 消光比 | > 40 dB |
| 諧波畸變 | < -26dBc @ 75W/通道 |
| 雜散電平 | < -50 dB |
| 模擬調制阻抗 | 600Ω |
| 模擬調制電壓范圍 | 0 … +10 V@ 50 Ω，（0…+5V 選項）（電壓范圍對應于電位計預調節的最大射頻輸出功率的 0 到 100%。） |
| 數字/頻率調制阻抗 | 4.7 kΩ(pull-up) |
| 數字/頻率調制電平 | TTL 兼容（V_IL = 0.8V，V_IH = 2.0V），邏輯高 = RF On / 40MHz，邏輯低 = RF Off / 60MHz |
| 最大調制頻率 | 幅度 – 數字和模擬：1 MHz，驅動頻率：5 MHz |
| 上升/下降時間 | 數字/模擬調制（10 … 90%）：< 100 ns |
| 射頻輸出連接器 | 2 x BNC 母頭 |
| 控制連接器 | D-Sub 15-pole, 公頭用于針腳分配 |
| 電源連接 | 一次：Molex 03-09-2021；配合：Molex 03-09-1022（外殼），02-09-1104（壓接觸點）； 二次：焊接式連接器或引腳極性分配 |
| 冷卻 | 冷卻塊材料：銅，2 x G 1/4'' 螺紋，配有 6mm 推入式連接器 |
| 流量 | 在 250C ± 100C 時超過 2 升/分鐘 |
| 冷卻液壓力 | <100psi（6.9bar） |
| 輸出指示： 聯鎖監視器 驅動溫度 射頻狀態 駐波比 | 聯鎖正常 = 低，聯鎖故障 = 高 溫度正常 = 低，超過安全溫度 = 高 射頻開 = 低，射頻關閉 = 高 VSWR 正常 = 低，超過 VSWR = 高 |
| 環境條件 預熱時間 工作外殼溫度 貯存溫度 | 5 分鐘以獲得最佳穩定性 0°C ... +65°C，不結露 -20°C ... +85°C，不結露 |
| 絕對最大額定值： 最大供電電壓 模擬調制電壓范圍@0...+5V 模擬調制電壓范圍@0...+10V 數字調制電平 電壓范圍 電流吸收器 | +26 VDC -0.5 V ... +5.5 V -0.5 V ... +11.0 V -0.5 V ... +5.5 V -0.5 V ... +30 V 20 mA |
| 控制連接器 | D-Sub 15-pole, 公頭用于針腳分配（除非另有說明，否則任何信號均指地 (GND)） |
| 重量 | 4kg |

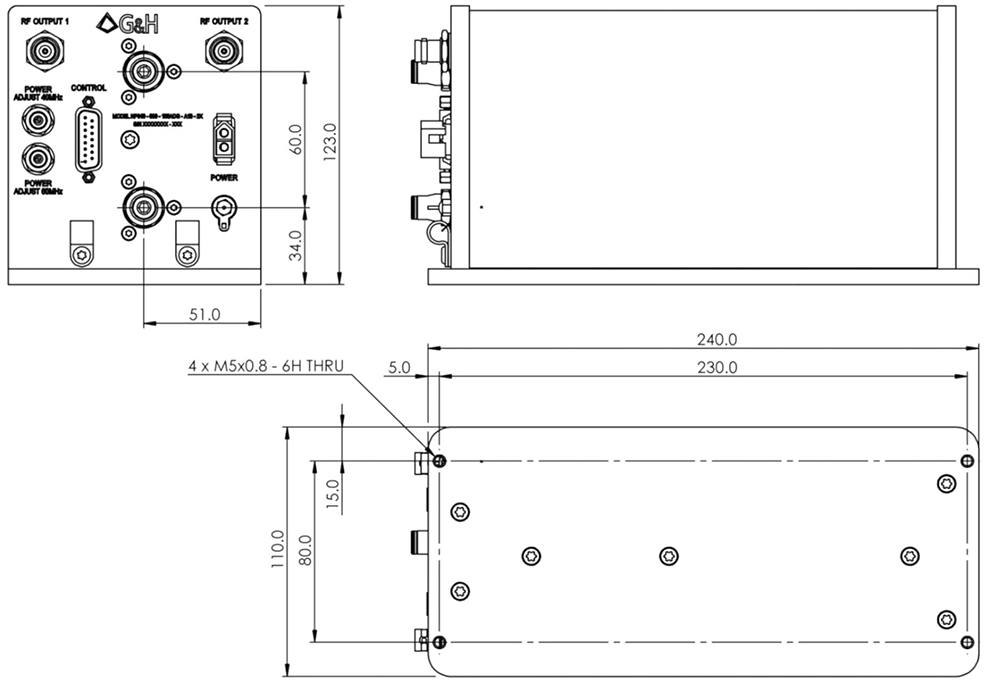

| 尺寸（長x寬x高） | 240 x 110 x 123mm；外形圖：（尺寸單位為mm） |
引腳分配

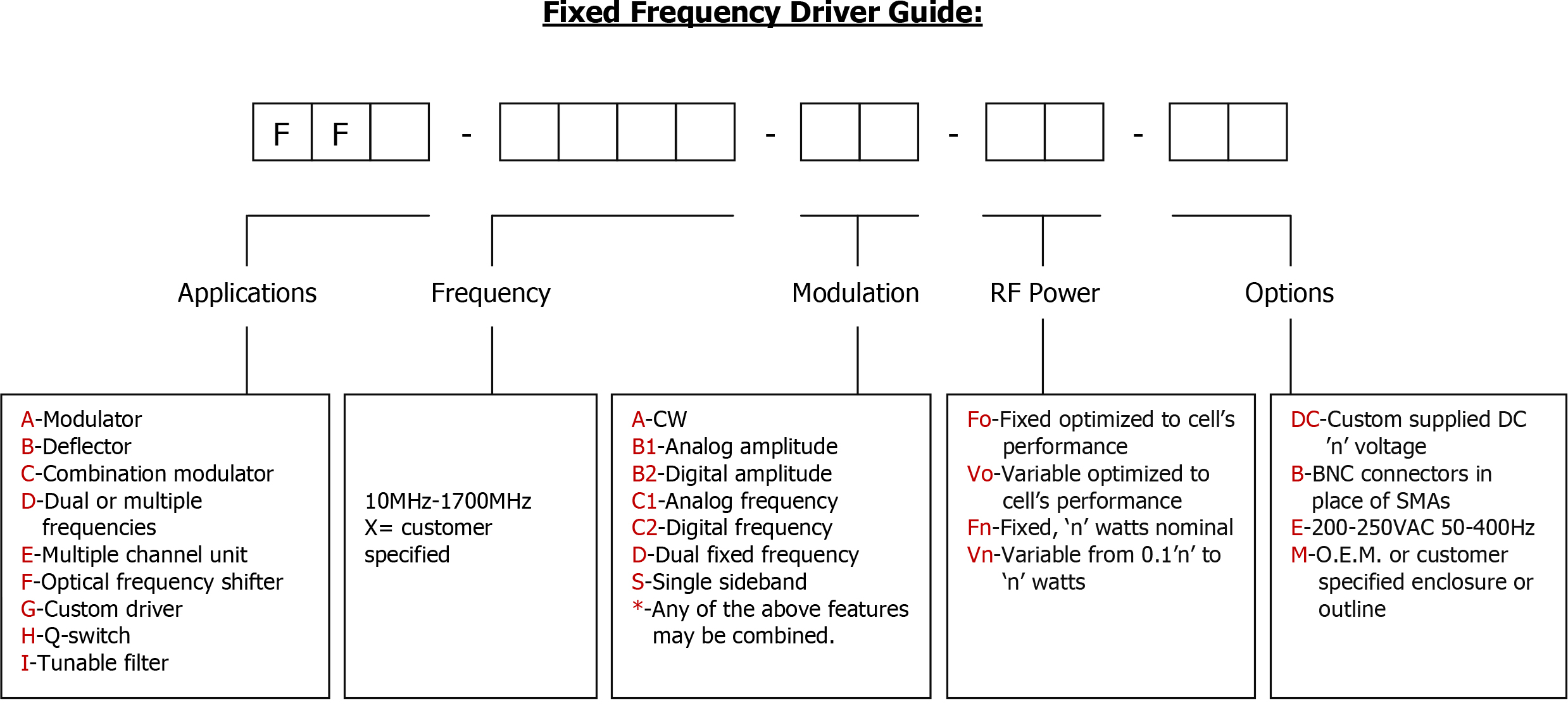

| Pin1：聯鎖 | Pin9：接地 |
| Pin2：聯鎖故障指示燈 | Pin10：接地 |
| Pin3：溫度報警指示燈 | Pin11：接地 |
| Pin4：射頻狀態指示燈 | Pin12：接地 |
| Pin5：駐波比故障指示燈 | Pin13：接地 |
| Pin6：模擬調制 | Pin14：接地 |
| Pin7：數字調制 | Pin15：接地 |
| Pin8：頻率選擇 |
| 類型 | 實驗室版本 | OEM版本 |
| 型號 | #FFA-____*-（B1 或 B2）-F____**-ER5 | |
| 載波頻率 | ____MHz | |
| 頻率控制 | 鎖相環路石英晶體 | |
| 諧波內容 | ≤-15dB | |
| 頻率穩定性 | 預熱15分鐘后0.0015% | |
| 輸出功率 | 利用所配型的聲光調器優化功率以達到峰值效率 | |
| 調制B1 調制輸入 | 模擬幅度； DC-50 MHz 0-1V，50Ω輸入阻抗 | |
| 調制B2 調制輸入 | TTL兼容； DC-50 MHz 0-5V，330Ω輸入阻抗 | |
| 運行功率 | 90-240VAC ±10% 50-60Hz，最大55W | +24VDC, 1A |
| 外殼 | 采用寬7.5英寸、高3.5英寸、深8.75英寸的儀器箱包裝。后面板散熱器將深度增加到最大10.5英寸。尺寸不包括連接器。 | OEM外殼，包裝在寬4英寸、高1.6 英寸、深4英寸的儀器箱中。尺寸不包括連接器。 |
| 環境 | 標準實驗室條件：最高環境溫度+35℃；設備未密封以防潮或冷凝濕氣。提供可拆卸的交流電源線。 | 最高溫度：0-3℃環境。安裝法蘭必須散熱。安裝法蘭處的溫度不得超過60℃。 |
| 選項 ER50 | B2調制的50dB幅度消光比。 系統消光比約為43dB | |
* 載波頻率由 AO 調制器定義；** 輸出功率符合 AOM 要求

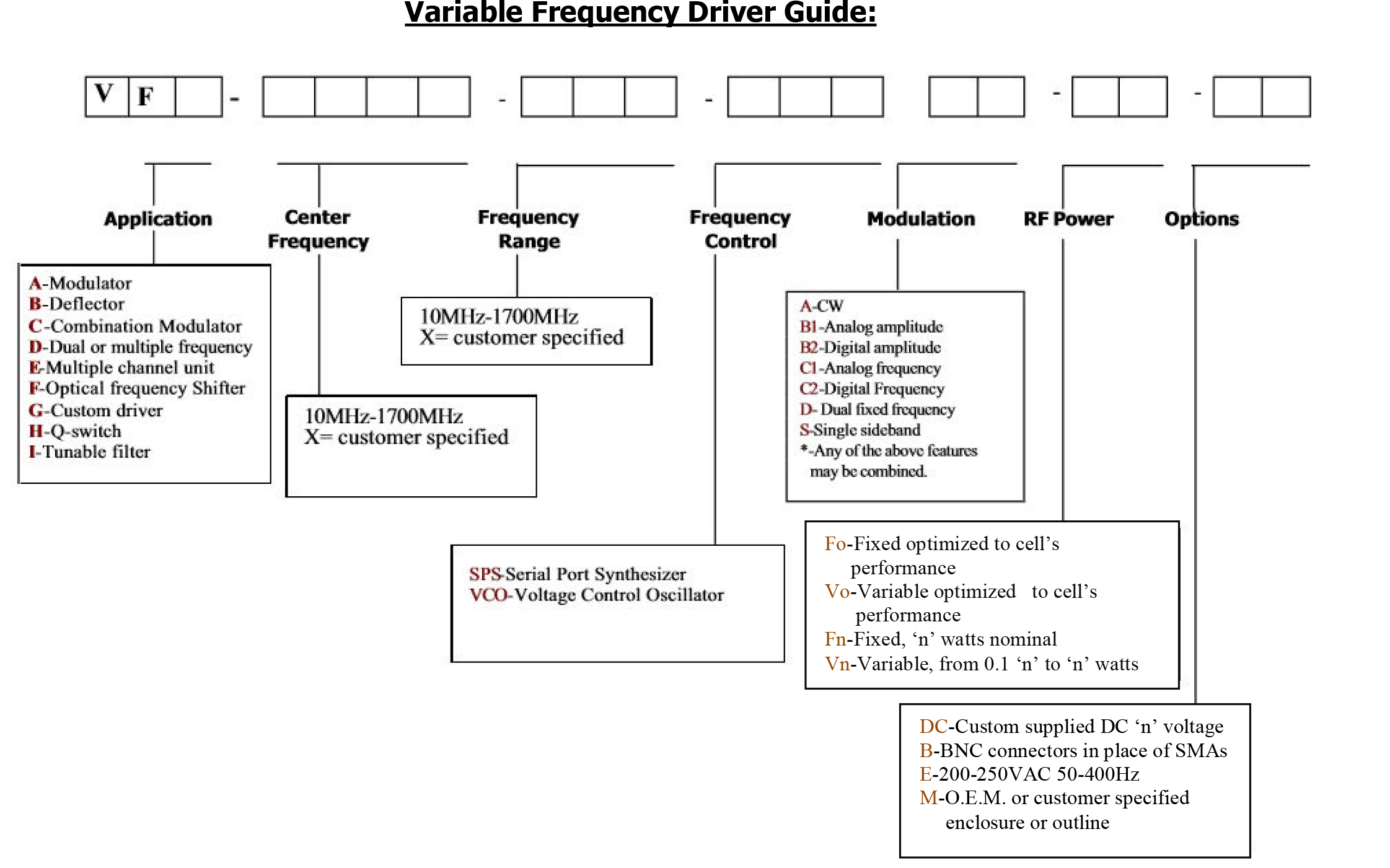

| 型號 | VFB-XX-YY-V-A-F2 | VFE-XX—YY-V-A-F2 |
| 輸出頻率范圍 | 對應聲光調制器的要求 | 匹配2-D AOD的外調諧電壓控制 |
| 調諧電壓 | 0 - 10V 模擬 (-2 - +20VDC無損) | |
| 頻率精度 | 15分鐘預熱后為1%, 恒溫 | |
| 掃描速度 | 50us從最小頻率到最大頻率帶調諧電壓階躍變化 | |
| 輸出功率 | 利用所配型的聲光調器優化功率以達到峰值效率 | |
| 調制類型 | 模擬振幅或TTL兼容（可選） | 模擬振幅；DC-10MHz/單通道 |
| 調制輸入 | 50Ω; 0-1V 或330Ω; 0-5V | 50Ω; 0-1V |
| 運行功率 | 90-240 VAC, +-25%, 50-60Hz | |
| 外殼 | 該裝置將包裝在一個240mm（9.75英寸）寬90mm（4英寸）高220，（8.75英寸）深的儀器箱中。后面板散熱器寬度增加到240mm（9.75英寸）。尺寸不包括連接器。 | |
| 環境 | 標準實驗室條件：最高溫度為+35℃。該裝置沒有防潮或防冷凝密封 | |

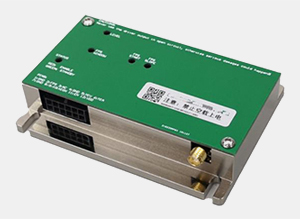

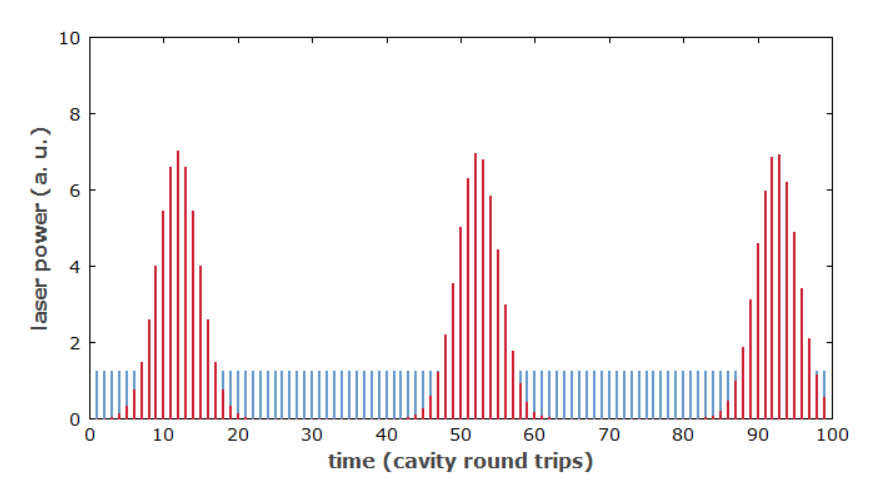

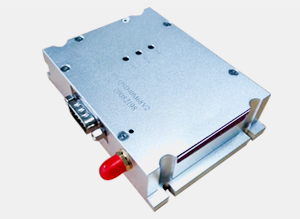

STQDP系列聲光調制器驅動器為全新設計，是一款中低功率的射頻驅動器，適用于驅動皮秒等短脈沖激光器挑選脈沖(降頻)的聲光調制器開關，當然也可以用于其他射頻領域。完全自主創新的產品，和其他產品相比，突出可靠性和性?xún)r(jià)比，結構緊湊，射頻輸出穩定，抗干擾能力強，可靠性高，是聲光調制器開關的理想驅動源。
| 型號 | STQDPxxx-yyW-zzV-a |
| 輸出頻率 | 200 MHz |
| 輸入調整信號電平 | -D 型號： TTL，輸入阻抗 75Ω -A 型號： ANALOG，0-1V 輸入，輸入阻抗 51Ω -A5 型號： ANALOG，0-5V 輸入，輸入阻抗 51Ω -AD 同時接受 TTL 和 ANALOG 信號(0-1V)。 |
| RF上升/下降時間 | ≤10 ns |
| RF輸出功率 | 電位器可調，最高功率5W |
| RF輸出阻抗 | 50Ω |
| 供電電壓 | 12V、15V可選 |
| 供電電流 | <1.5A，依額定功率而變 |
| 工作溫度條件 | 熱沉溫度應介于10°~ 55°，驅動器的熱沉面必須裝于一個散熱面，或散熱器上，且此散熱面或散熱器必須有20W的散熱能力。 |
| 儲存溫度 | -20°~ +85 |
| 外型尺寸 | 95*75*25mm，可提供更小尺寸：49*68*22mm |
訂購信息: STQDPxxx-yyW-zzV-a
xxx: 是指輸出頻率，單位 可選值： 200MHz、80 MHz、68 MHz和40.68 MHz、
yy: 是指射頻額定輸出功率，單位 例如：2.5W，可選1~5W
zz：是指直流供電電壓，單位 可選12 V或15 V
a： 是指出廠接口形式（可自定義），可選值：A，D，AD
A: 模擬接口，0-1V，輸入阻抗 51Ω
A5: 模擬接口，0-5V，輸入阻抗 51Ω
D: 數字接口，輸入阻抗 75 Ω
AD: 數字、模擬信號(0-1V)同時具備
例如： STQDP200-2.5W-15V-D，即輸出頻率200MHz，額定輸出 功率2.5W, 15V供電，出廠默認接口為數字接口。
用途及性能
QSD聲光Q開關電源是針對不同的激光應用領域設計的高品質聲光Q開關(Acousto-Optic Q-switch)驅動電源，它能接受外部的控制信號，產生相應的射頻信號加到Q開關元件上對激光進行Q調制，使用非常方便。
技術參數
射頻輸出功率：≥50W，75W或100W
工作頻率：27.125MHz
駐波比：≤1.2 : 1
內部設有800Hz-50KHz調制頻率
具有首脈沖抑制功能
外部信號輸入接口、外部頻率輸入接口 (TTL，外控頻率可高達100kHz以上)
模塊集成化結構.免焊接維修更換部件
Q頭溫度保護接口
內置溫度保護、過流保護
數顯頻率表顯示內頻、外頻
輸入電壓可選AC220V/AC110V.，輸入功率＜150W.
設備型號:QSDxxyy
QSD – QSD系列Q開關驅動器
Xx ----- 射頻頻率，27代表27MHz，24代表24MHz
Yy ----- 射頻功率，單位W，50代表50W，75代表75W
常型號有QSD2750，QSD2775，QSD27100等。
機器外形和重量：

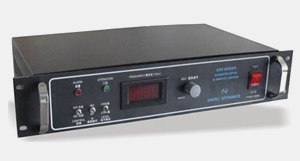

QSDxxyy系列：19英寸2U上架式機箱 (483×88×270mm，重量5.5kg)

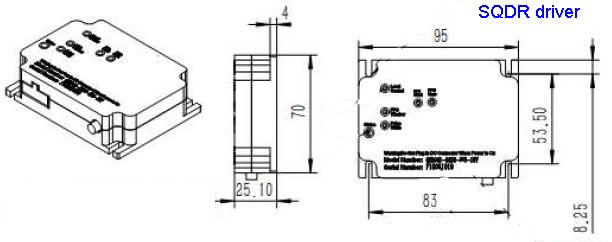

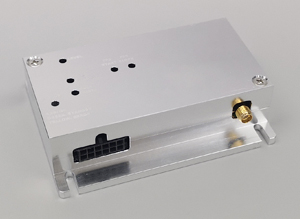

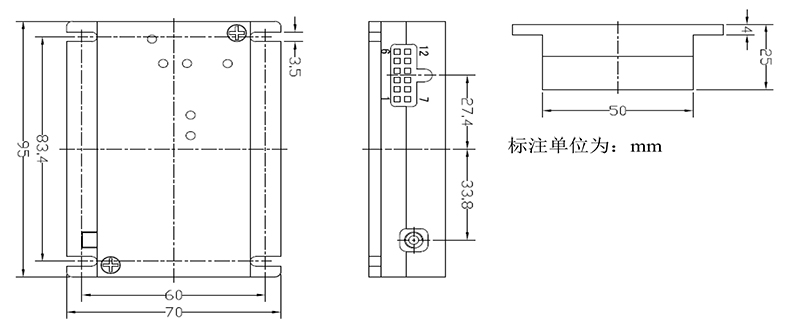

SQDRxxx-yyDC-zzz-AAV電源與QC0xx-yyDC-zzz電源類似，功能和外形尺寸基本一樣，外形尺寸為 95x70x25mm，但價格便宜。
SQDR系列聲光Q 的射頻驅動器射頻頻率主要為40.68MHz和80MHz兩個頻率的產品，其它頻率的產品可根據客戶需要定制。功率范圍為：0~20W，最大可以調到24W?？刂颇Ｊ街饕獮椋?/p>
首脈沖抑制（FPS）
預脈沖殺死（PPK）
模擬控制的開關模式（R05）
模擬控制自由模式（A05）
出廠的時候，每臺聲光Q驅動器都會標上出廠模式，如FPS 模式。
主要技術參數：
輸出頻率：40.68 MHz和80.00MHz
數字輸入:（PIN3、PIN5，PIN2）：0~500K 的TTL 信號
模擬輸入:（PIN6）：0~5V 電壓信號
同步輸出：3.3V 的電壓數字信號
使能（PIN11）和過零信號(PIN7)：TTL 信號
控制模式：1、首脈沖抑制（FPS）；2、預脈沖殺死（PPK）；3、模擬控制的開關模式（R05）；4、模擬控制自由模式（A05）
輸出阻抗：50 歐姆
供電電壓和電流：+15VDC， <3A
儲存溫度：-20℃~+85℃
散熱器：45W 的散熱能力
型號說明： SQDRxxx-yyDC-zzz-AAV
XXX：射頻頻率,xx=041(40.68MHz)、=68(68MHz)或=80(80MHz)。
YY：射頻輸出功率 (yy=2-24，W)。
ZZZ：首脈沖抑制方式(zzz=FPS, PPK, R05, A05)。
D：D為數字調制輸入；A為模擬調制輸入。
C：C為M時是OEM型；C為S時是19寸標準控制盒。
AAV：輸入電源直流電源，為12VDC、15VDC或24VDC，出廠時設定。
型號例子：SQDR041-20DC-FPS-15V，41MHz OEM型射頻電源，輸出20W，數字調制輸入，帶首脈沖抑止，要求輸入直流電源15V。

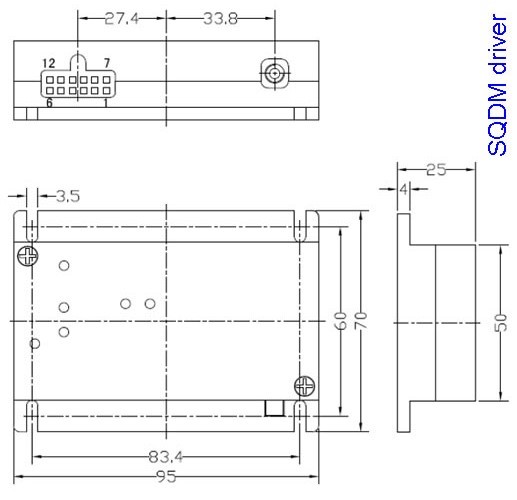

SQDMxxx-yyDC-zzz-AAV電源與QC0xx-yyDC-zzz電源類似，功能和外形尺寸基本一樣，但價格便宜。
型號說明： SQDMxxx-yyDC-zzz-AAV
XXX：射頻頻率,xx=041(40.68MHz)、=68(68MHz)或=80(80MHz)。
YY：射頻輸出功率 (yy=2-24，W)。
ZZZ：首脈沖抑制方式(zzz=FPS, PPK, R05, A05)。
D：D為數字調制輸入；A為模擬調制輸入。
C：C為M時是OEM型；C為S時是19寸標準控制盒。
AAV：輸入電源直流電源，為12VDC、15VDC或24VDC，出廠時設定。
型號例子：SQDM041-20DC-FPS-15V，41MHz OEM型射頻電源，輸出20W，數字調制輸入，帶首脈沖抑止，要求輸入直流電源15V。

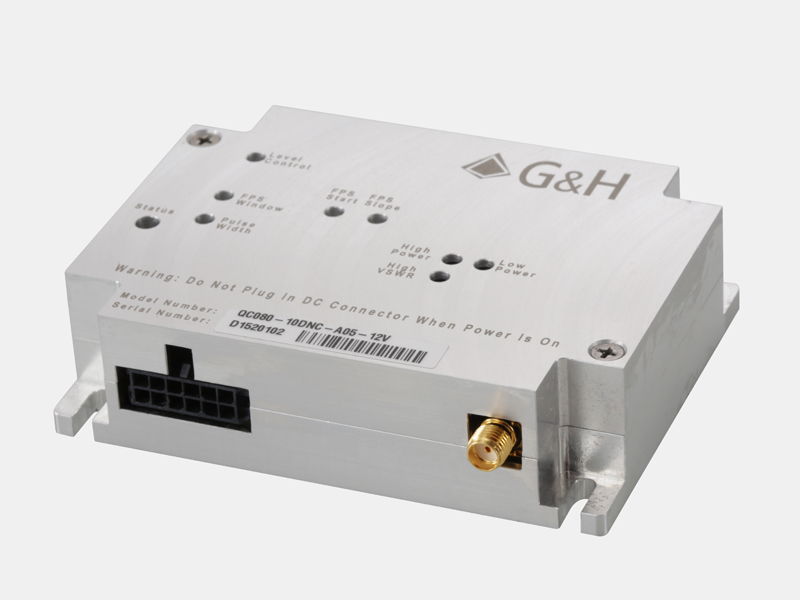

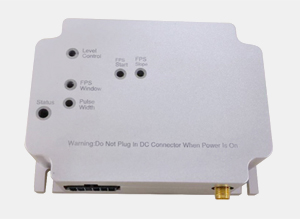

STZ系列Q驅的射頻工作頻率有41MHz和80MHz兩種。驅動器帶駐波檢測及保護功能，此功能可對空載和短路提供充分的保護，同時電纜和負載異常使駐波比嚴重異常時也可啟動保護，確保驅動器的安全，另外保護具有自恢復能力，即當導致駐波保護啟動的因素排除時（如電纜接觸不良到可靠連接時）驅動自動恢復正常工作狀態，不需掉電重啟，這對故障排除具有重要意義。
本驅動器總共有5個可調節旋鈕，分別標記為Prf、PulseWidth、FPSWindow、FPS Slope、FPS Start，其功能如下：
Prf：最大輸出功率調節，順時針調節功率增加、逆時針調節功率減少，可調節范圍0～20W±10%
PulseWidth：TTL_Fixed寬度設定，順時針調節出光時間增加、逆時針調節出光時間減少，可調節范圍0.8us~25us±10%（僅DB9第3腳定義為T(mén)TL_Fixed時有效）
FPSWindow：FPS窗口時間調節，順時針調節FPS時間增加、逆時針調節FPS時間減少，可調節范圍20us~350us±10%
FPS Slope: FPS三角波斜率調節，順時針調節斜率增加、逆時針調節斜率減小
FPS Start：FPS起始電平調節，順時針調節起始電平增加、逆時針調節起始電平減小
模式1A：純數字模式、上升沿及高電平出光，不出光期射頻固定。
模式1B：純數字模式、下降沿及低電平出光，不出光期射頻固定。
模式1C：射頻功率可調純數字模式、上升沿及高電平出光，不出光期射頻由ANALOG電壓決定）。
模式1D：射頻功率可調純數字模式、下降沿及低電平出光，不出光期射頻由ANALOG電壓決定。
模式2A：FPS模式、上升沿及高電平出光、不出光期射頻為最大、FPS窗口期出光射頻由內部三角波決定，非FPS窗口期出光射頻為0 。
模式2B：FPS模式、下降沿及低電平出光、不出光期射頻為最大、FPS窗口期出光射頻由內部三角波決定，非FPS窗口期出光射頻為0 。
模式3：純模擬模式、射頻完全由ANALOG控制，ANALOG電壓為射頻包絡線。
模式4A：模數混合模式、上升沿及高電平出光、不出光期射頻為最大、出光期射頻由ANALOG決定。
模式4B：模數混合模式、下降沿及低電平出光、不出光期射頻為最大、出光期射頻由ANALOG決定。
模式4C：模數混合模式、上升沿及高電平出光、出光期射頻為0、不出光期射頻由ANALOG決定。
模式4D：模數混合模式、下降沿及低電平出光、出光期射頻為0、不出光期射頻由ANALOG決定。
模式5A：FPS模數全混合模式、上升沿及高電平出光、不出光期射頻為最大、出光期射頻由ANALOG及內部產生的FPS三角波電壓共同決定、FPS窗口期ANALOG電壓必需為0 。
模式5B：FPS模數全混合模式、下降沿及低電平出光、不出光期射頻為最大、出光期射頻由ANALOG決定、FPS窗口期ANALOG電壓必需為0。
主要技術參數：
電源額定輸入電壓15～24V（允許電壓范圍14.5~24.5VDC），紋波≤100mV
FPS、TTL_Fixed、TTL_Varibale輸入阻抗10KΩ±10%
ANALOG輸入阻抗10KΩ±10%
FPS、TTL_Fixed、TTL_Varibale低電平電壓范圍-0.5~0.8V, 高電平電壓范圍2.5~5V
ANALOG輸入電壓范圍0～5V
FPS輸入寬度1～350uS，F(xiàn)PS輸入寬度為1～20uS時，F(xiàn)PS窗口期由FPSWindow旋鈕決定，否則由FPS及FPSWindow時間長的決定（可將FPSWindow調到最小，用FPS信號直接控制窗口時間或?qū)PS信號設置小于20uS，用FPSWindow旋鈕控制窗口時間兩種模式）
TTL_Fixed輸入寬度范圍50ns～TTL_Fixed周期-500ns
TTL_Variable有效輸入范圍500ns～TTL_Variable周期-500ns（2腳如接地指低電平范圍）
TTL_Fixed輸出寬度范圍0.8us~25us±10%，由PulseWidth旋鈕決定
最短射頻工作時間500ns
最短出光時間500ns
射頻下降沿時間<20ns（僅純數字模式及其它模式的純數字期間，其它情況由模擬信號決定）
FPS窗口期范圍20～350us±10%，由FPS信號寬度及FPSWindow旋鈕共同決定
最大射頻輸出功率Pmax=20W±10%，最大輸入功率45W±10%
輸出功率范圍0～Pmax，由Prf旋鈕決定
外形尺寸：100x70x25mm
型號說明： STZxxx-yyD-zzz
XXX：射頻頻率,xx=041(40.68MHz)、或=80(80MHz)。
YY：射頻輸出功率 (yy=2-20，W)。
ZZZ：首脈沖抑制方式(zzz=FPS, TTLF或TTLV)。
D：D為數字調制輸入；A為模擬調制輸入。
