OSSL這款獨特動態性能的振鏡。OSSL電機部分與鏡片負載完美配合，具有完美的動態響應特性。軸向預置高精度軸承保證無反向間隙，高強度且低摩擦，使用壽命長！
我們一站式供應各種類型的振鏡,激光掃描振鏡,掃描振鏡,激光振鏡,光學掃描振鏡,激光掃描振鏡系統,激光打標機掃描鏡,兩軸激光掃描振鏡,激光數字振鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

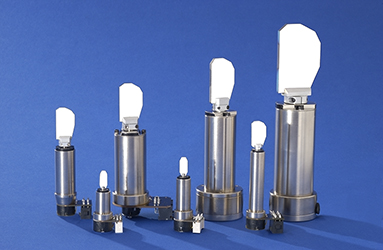

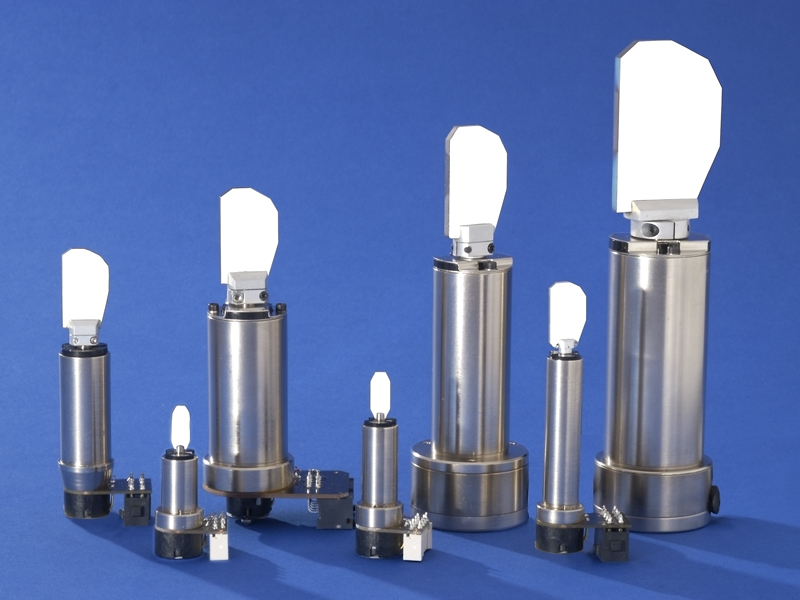

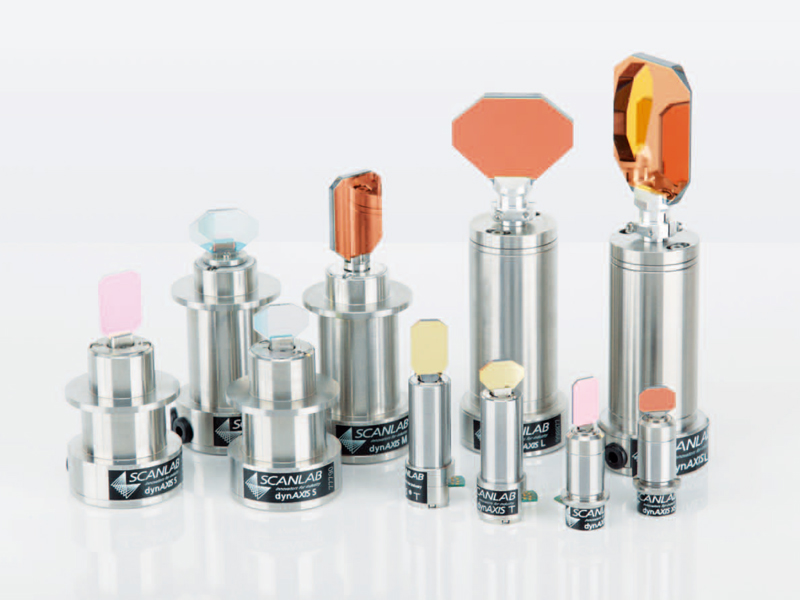

OSSL系列光學掃描振鏡是為光學應用開發的具有高性能旋轉電機。它包括基于運動電磁技術的電機和高精度的位置檢測器，主要應用領域是激光束偏轉鏡片的快速精準定位。
基于多年開發和制造工業界掃描振鏡、掃描系統和掃描方案的經驗，我們研發出OSSL這款獨特動態性能的振鏡。OSSL電機部分與鏡片負載完美配合，具有完美的動態響應特性。軸向預置高精度軸承保證無反向間隙，高強度且低摩擦，使用壽命長！
振鏡除了高精度光學位置檢測系統具有高重復性和低漂移特性外，還配備加熱器和溫度傳感器，讓振鏡即使在異常波動環境中也能保持良好的溫度特性，保證了長期工作狀態下的穩定性。

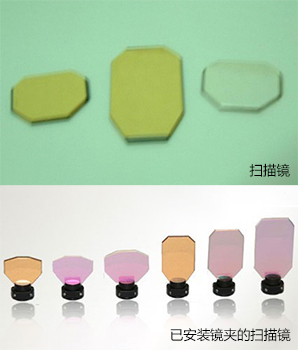

我們提供的振鏡都配備了針對于各種典型波長的鏡片，而且為了取得好的反射特性，所有反射鏡片的轉動慣量、硬度和平面度都進行了優化。這款高品質振鏡長期連續使用沒有誤差累計，因?yàn)槠鋬?nèi)在集成的綜合性測量裝置確保系統質量得到持續保持。
安裝
振鏡旋轉對稱法蘭結構，便于安裝。安裝時振鏡外殼必須與機器結構實現電氣上隔離。鏡片的限位機構已經集成在振鏡上，只需直接將鏡片安裝在振鏡的軸端即可使用。
OSSL系列振鏡性能指標
| 型號 | OSSL-XS | OSSL-T | OSSL-S | OSSL-M | OSSL-L |
| 轉子慣量 | 0.028g·cm | 0.125g·cm2 | 0.34g·cm2 | 1.2g·cm2 | 5.1g·cm2 |
| 轉矩常量 | 2.3N·mm/A | 5.3N·mm/A | 7.5N·mm/A | 15 N·mm/A | 24 N·mm/A |
| 線圈阻抗 | 3.9 Ω | 2.8 Ω | 2.7 Ω | 2.2 Ω | 0.85 Ω |
| 線圈感抗 | 90μH | 145 μH | 165 μH | 275 μH | 300 μH |
| 最大有效電流 | 1.8 A | 2.2 A | 2.5 A | 3.5 A | 5 A |
| 峰值電流 | 6 A | 10 A | 10 A | 10 A | 15 A |
| 帶電纜重量 | 49 g | 72 g | 263 g | 340 g | 425 g |
| 無電纜重量 | 23 g | 46 g | - | - | - |
| 接頭 | SD-9 socket | SD-9 socket | SD-15 socket | SD-15 socket | SD-15 socket |
| 建議負載慣量 | 0.02 g·cm2 | 0.1 g·cm2 | 0.35 g·cm2 | 1.2 g·cm2 | 8 g·cm2 |
| 最大負載慣量 | 0.05 g·cm2 | 0.5 g·cm2 | 1.5 g·cm2 | 6 g·cm2 | 25 g·cm2 |
| 建議光學孔徑 | 7mm | 8.5mm | 10mm | 14mm | 20-30mm |
| 小步長階躍響應時間 | 0.23 ms | 0.24 ms | 0.25 ms | 0.40 ms | 0.8 ms |
| 跟隨誤差 | 0.11 ms | 0.12 ms | 0.14 ms | 0.24 ms | 0.35 ms |
| 建議驅動板 | microSSV | microSSV | miniSSVmicroAIOSSV30 | miniSSVSSV30 | SSV30 |
OSSL系列振鏡通用性能指標(所有角度以機械角度計)
| 光學性能 | 最大掃描角度 | ±12 ° |
| 非線性 | < 0.4 % ptp | |
| 偏置漂移 | < 15 μrad/K | |
| 增益漂移 | < 50 ppm/K | |
| 重復精度 | 5 μrad | |
| 位置檢測器 | 差模 | –11 μA/° |
| 共模 | –140 μA | |
| 位置檢查器電壓 | 6.5 V - 11.5 V | |
| 位置檢查器電流 | 35 mA - 60 mA | |
| 加熱器 | 加熱器阻抗 | 120 Ω |
| 溫度傳感器阻抗 | 1000Ω@ 25°C,578Ω@40°C | |
| 電纜 | 長0.22 m | |
| 安裝要求 | 電氣絕緣隔離 | |
| 操作溫度 | 25 ± 20 °C | |
| 電氣連接 | 電源電壓 | ±(15+1.5) V DC |
| 輸入信號 | 可選: ±4.8 V; ±9.6 V;±4.8 mA; ±9.6 mA | |
| 輸出信號 | 3 態TTL 電平信號 | |
| 8小時長期工作漂移 | 啟動后有溫度穩定 | < 0.6 mrad 光學角度 |
| 啟動后無溫度穩定 | <0.3mrad 光學和溫度產生的增益和偏置漂移 | |
| 操作溫度 | 25 ±10 °C |
Cambridge Technology擁有近50年的專業經驗，能夠設計、開發和制造創新型激光光束掃描方案，包括基于多邊形轉鏡和基于振鏡電機的光學掃描部件、2軸和3軸掃描頭、掃描子系統、大功率掃描頭，以及控制硬件和軟件。我們尤其擅長于和主要的設備制造商合作，以設計出滿足其應用需求的產品，從最大型的工程方案至最小的部件。主要市場應用包括：先進工業加工工藝，比如增材制造、激光模切、激光打標和PCB鉆孔，以及各種醫療應用，比如激光治療和光學相干斷層成像技術。

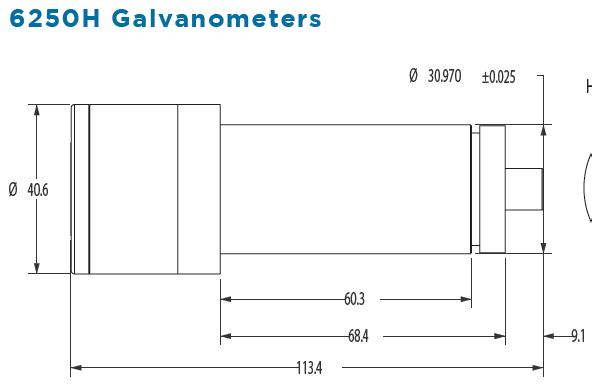

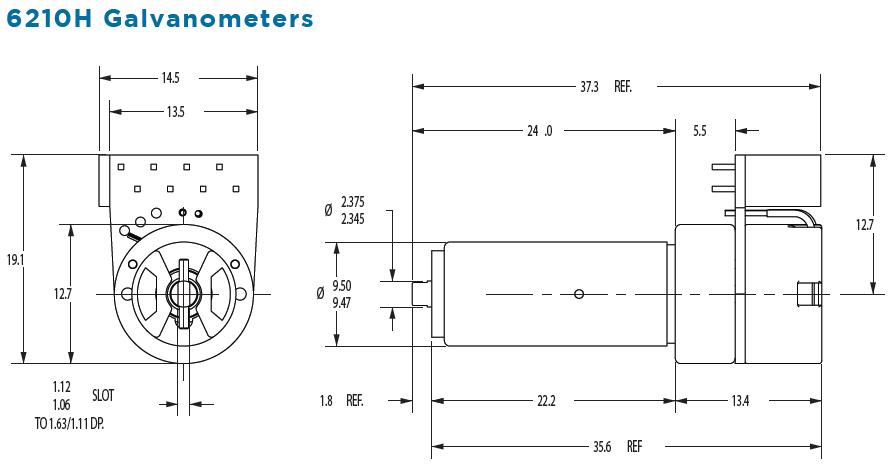

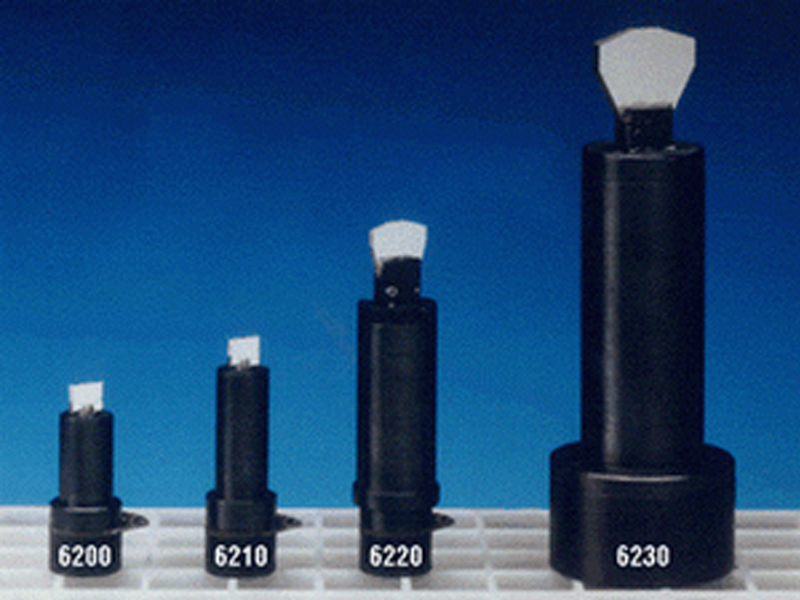

備受用戶歡迎的62xxH系列閉環掃描振鏡電機一直是業內領先的高性能激光光束掃描解決方案。每個電機均采用動磁式激勵技術，并配有Cambridge Technology獨有的位置探測器。這種專利技術使電機在同類型產品中達到最快的掃描速度同時保持高精度。不論您注重的是速度、精度或是封裝，62xxH系列產品都會帶來最佳的性能和價值。
性能優異、可靠性強，實現高價值應用：
業內最快的電機速度實現最大產能及最佳穩定性
高精度輸出可滿足各種應用的掃描需求
強大可靠的設計保證長時間穩定性及使用壽命
緊湊的封裝方式易于在小空間內進行集成
選擇范圍廣泛的鏡片尺寸（3-50mm）及鍍膜類型

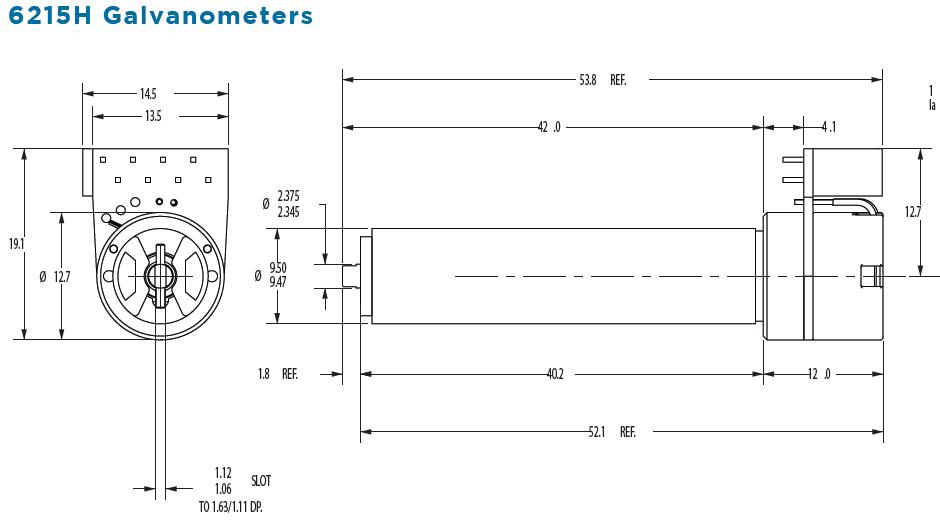

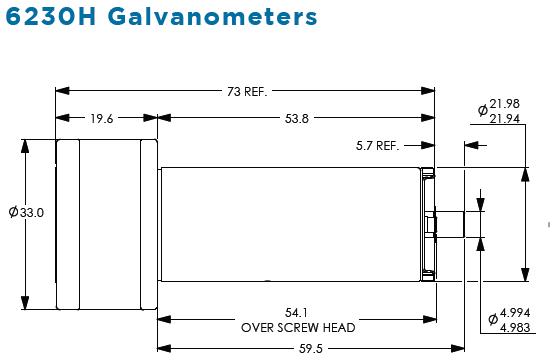

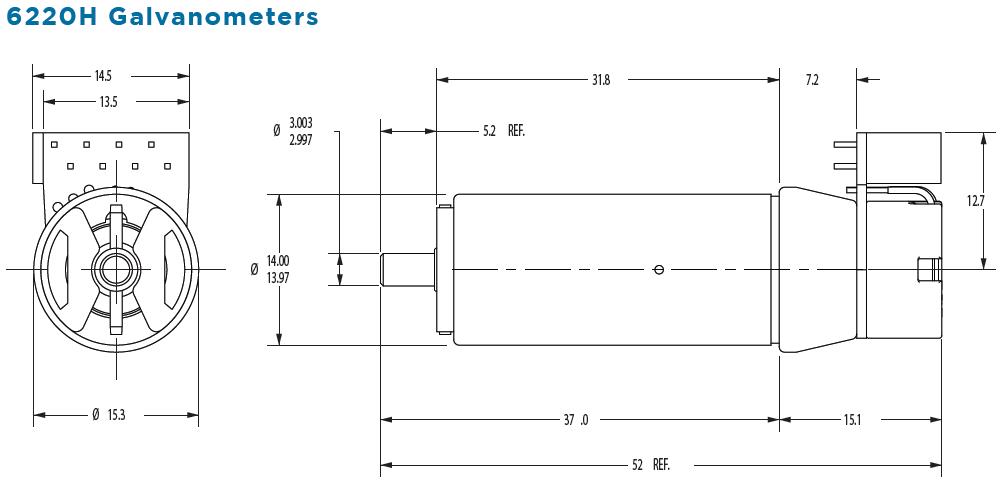

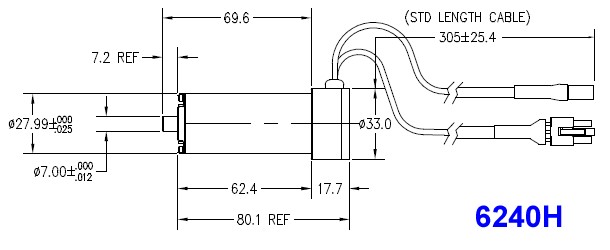

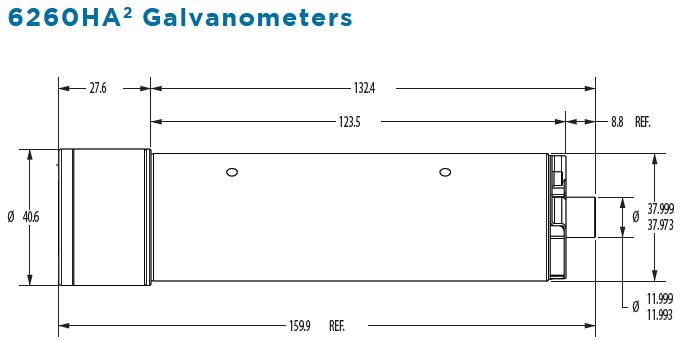

| 產品規格 | 6200H | 6210H | 6215H | 6220H | 6230H | 6231H | 6240H | 6250H | 6260H |
| 入射光直徑 (mm) | 3-7 | 3 - 7 | 3 - 7 | 5 - 10 | 8 - 15 | 8 - 15 | 12 - 25 | 25 - 75 | 30 - 100 |
| 激光波長選項 | 355/532/1030-1080nm/9.4-10.6μm，寬帶鍍膜：350nm–12μm | ||||||||
| 最大掃描角度（°） | 40° | 40° | 40° | ||||||
| 轉動慣量(gm·cm2, ±10%) | 0.013 | 0.018 | 0.028 | 0.125 | 0.97 | 0.82 | 2.4 | 15.6 | 47.5 |
| 扭矩常數(dyne·cm /amp, ±10%) | 12000 | 27900 | 37800 | 61700 | 131000 | 111000 | 200000 | 708000 | 8.5x105 |
| 最高轉子溫度 (°C) | 110° | 110° | 110° | 110° | 110° | 110° | 110° | 110° | 110° |
| 熱阻 （轉子至機箱）（°C/W,最大） | 3.8 | 2.0 | 1.0 | 1.0 | 0.8 | 1.0 | 0.62 | 0.35 | 0.2 |
| 線圈電阻 （Ω，±10%） | 2.14 | 3.7 | 2.5 | 2.79 | 1.07 | 1.27 | 1.03 | 1.69 | 0.60 |
| 線圈電感 (μH, ±10%) | 52 | 109 | 94 | 180 | 173 | 176 | 350 | 1030 | 530 |
| 反 EMF 電壓 (μV/°/sec, ±10%) | 20.9 | 48.7 | 66 | 108 | 229 | 195 | 346 | 1220 | 1480 |
| 最大RMS 電流(A、電機外殼50°） | 2.3 | 2.4 | 4.1 | 3.9 | 7.1 | 5.8 | 8.2 | 7.1 | 12 |
| 峰值電流(A,最大) | 6 | 8 | 20 | 20 | 25 | 25 | 25 | 20 | 40 |
| 小角度階躍響應 | 3mmY 鏡片 | 3mmY 鏡片 | 3mmY 鏡片 | 5mmY 鏡片 | 10mm Y 鏡片 | 10mm Y 鏡片 | 15mm Y 鏡片 | 50mmY 鏡片 | 50mmY 鏡片 |
| 130μs | 100μs | 130μs | 200μs | 250μs | 250μs | 350μs | 3.0ms | 2.1ms | |
| 重量（克） | 13.3 | 18 | 25.8 | 42.5 | 267 | 142 | 356 | 590 | 1200 |
| 線性度 | 超過 20°時最小為 99.9%；超過 40°時通常為 99.5% |
| 比例漂移 | 50 ppm/°C（最大） |
| 零點漂移 | 15 μrad/°C（最大） |
| 重復精度（短期） | 8 μrad |
| 輸出信號（常規模式） | 最小 155 μA、AGC 電流為 30 mA |
| 輸出信號（差分模式） | 12 μA/°C (±2.5%)、常規模式的電流為 155 μA |
| 輸出信號（常規模式與差分模式之比） | 12.5 (±2.5%) |
83xxK系列電機基于62xxH系列的速度及可靠性，同時具有更高的分辨率和熱穩定性，適用于高要求及高精度的應用。各機型均采用一流的動磁式激勵技術與進一步改進了的Cambridge Technology獨有的增強型位置探測器。83xxK系列產品漂移小、噪音低，適用于微加工類的高精度需求及穩定性要求高的大幅面加工應用。
可達到最高級別的掃描精度、速度及穩定性：
業內速度最快的電機，更好的分辨率及穩定性
一流的精度保證高質量的加工效果
強大可靠的設計保證長時間穩定性及使用壽命
緊湊的封裝方式易于在小空間內集成
選擇范圍廣泛的鏡片（3-50mm）和鍍膜類型
| 產品型號 | 8300K | 8310K | 8315K | 8320K | 8330K | 8331K | 8340K | 8350K | 8360K |
| 入射光直徑 (mm) | 3 - 7 | 3 - 7 | 3 - 7 | 5 - 10 | 8 - 15 | 8 - 15 | 12 - 25 | 25 - 75 | 30-100 |
| 激光波長 | 355/532nm /1030 - 1080 nm / 9.4 - 10.6 μm ；寬帶鍍膜： 350 nm – 12 μm | ||||||||
| 最大掃描角度（°） | 40° | 40° | 40° | 40° | 40° | 40° | 40° | 40° | 40° |
| 轉動慣量 (gm·cm2, ±10%) | 0.013 | 0.018 | 0.028 | 0.125 | 0.97 | 0.82 | 2.4 | 15.6 | 47.5 |
| 扭矩常數(dyne·cm /amp, ±10%) | 12000 | 27900 | 37800 | 61700 | 131000 | 111000 | 200000 | 708000 | 850000 |
| 最高轉子溫度 (°C) | 110° | 110° | 110° | 110° | 110° | 110° | 110° | 110° | 110° |
| 熱阻 (轉子至機箱,°C/W ，最大) | 3.8 | 2.0 | 1.0 | 1.0 | 0.8 | 1.0 | 0.62 | 0.35 | 0.2 |
| 線圈電阻 （Ω，±10%） | 2.14 | 3.7 | 2.5 | 2.79 | 1.07 | 1.27 | 1.03 | 1.69 | 0.60 |
| 線圈電感 (μH, ±10%) | 52 | 109 | 94 | 180 | 173 | 176 | 350 | 1030 | 530 |
| 反EMF電壓 (μV/°/sec, ±10%) | 20.9 | 48.7 | 66 | 108 | 229 | 195 | 346 | 1220 | 1480 |
| 最大RMS電流(A、外殼溫度50°） | 2.3 | 2.4 | 4.1 | 3.9 | 7.1 | 5.8 | 8.2 | 7.1 | 12 |
| 峰值電流 （A、最大） | 6 | 8 | 20 | 20 | 25 | 25 | 25 | 20 | 40 |
| 小角度階躍響應 | 3 mmY鏡片 | 3 mmY鏡片 | 3mmY鏡片 | 5mmY鏡片 | 10mmY鏡片 | 10mmY鏡片 | 15mmY鏡片 | 50mmY鏡片 | 50mmY鏡片 |
| 130μs | 100μs | 130μs | 200μs | 250μs | 250μs | 350μs | 3.0ms | 2.1ms | |
| 重量（克、常規） | 13.3 | 18 | 25.8 | 42.5 | 267 | 142 | 356 | 590 | 1200 |
位置探測器技術參數：
| 線性度 | 超過 20°時最小為 99.9%，超過 40°通常為 99.5% |
| 比例漂移 | 15 ppm/°C（最大） |
| 零點漂移 | 5 μrad/°C（最大） |
| 重復精度（短期） | 8 μrad |
| 輸出信號（常規模式） | 最小 283 μA、AGC 電流為 60 mA |
| 輸出信號（差分模式） | 22.6 μA/° (±2.5%)、常規模式的電流為 283 μA |
| 輸出信號（常規模式與差分模式之比） | 12.5 (±2.5%) |

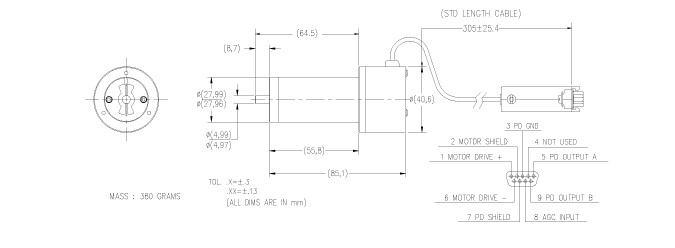

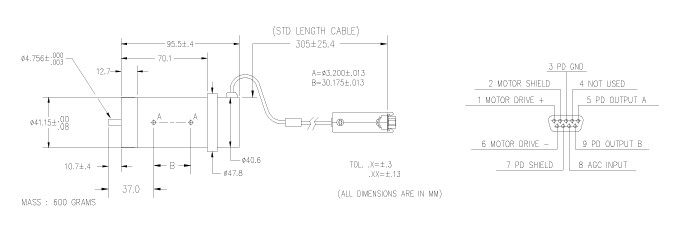

| 型號 | 6450 |
| 機械參數 | |
| 入射光束直徑 | 12mm |
| 最大掃描角度（光學角） | 40 |
| 轉動慣量 | 2.3gm*cm2, +/ - 10% |
| 轉矩系數 | 45000dyne-cm/amp, +/ - 10% |
| 最大線圈溫度 | 150oC |
| 最大線圈對殼體熱阻抗 | 5oC/Watt, Max |
| 電氣參數 | |
| 線圈阻抗 | 4Ohms, +/- 10% |
| 線圈電感 | 450μH, +/- 10% |
| 反向電動勢 | 800mV/度/秒, +/- 10% |
| RMS電流 | 1.8A, Max |
| 峰值電流 | 6A, Max |
| 小步長階躍響應時間 | 2.0ms |
| 位置探測器參數 | |
| 線性度 | 99.9Min |
| 比例漂移 | 50PPM/oC, Max |
| 最大零點漂移 | 15μrad/o C, Max |
| 重復精度 | 2mrad |
| 輸出信號（普通模式） | 970μA |
| 輸出信號（微分模式） | 21.5μA/o |
| 驅動卡 | 67045 |

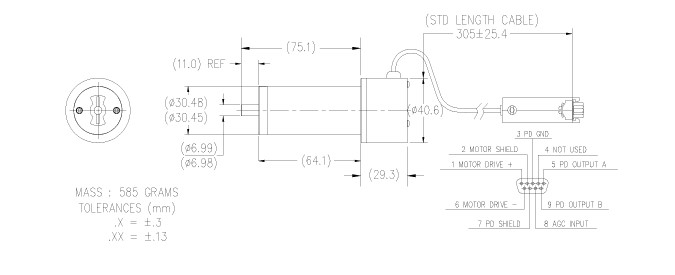

| 型號 | 6870 | 6880 | |
| 機械參數 | |||
| 入射光束直徑 | 12, 15 | 20, 30 | mm |
| 最大掃描角度（光學角） | 40 | 40 | o |
| 轉動慣量 | 2.0 | 6.4 | gm*cm2, +/ - 10% |
| 轉矩系數 | 1.8X105 | 2.54x105 | dyne-cm/amp, +/ - 10% |
| 最大線圈溫度 | 110 | 110 | oC |
| 最大線圈對殼體熱阻抗 | 1.0 | 0.75 | oC/Watt, Max |
| 電氣參數 | |||
| 線圈阻抗 | 1.4 | 1.0 | Ohms, +/- 10% |
| 線圈電感 | 275 | 280 | μH, +/- 10% |
| 反向電動勢 | 0.3 | 0.44 | mV/度/秒, +/- 10% |
| 峰值電流 | 25 | 25 | A, Max |
| 小步長階躍響應時間 | 0.7 | 0.9 | ms |
| 位置探測器參數 | |||
| 線性度 | 99.99 | 99.9 | Min |
| 比例漂移 | 50 | 50 | PPM/oC, Max |
| 最大零點漂移 | 15 | 10 | μrad/o C, Max |
| 重復精度 | 8 | 8 | mrad |
| 輸出信號（普通模式） | 585 | 970 | μA |
| 輸出信號（微分模式） | 14.5 | 22 | μA/o |
振鏡驅動卡分為兩類：模擬驅動卡和數字驅動卡。模擬卡有670、671、672、673和677系列，數字卡有DC900、DC2000和DC3000系列。
模擬卡
我們的 PID 伺服驅動器性能優異、功能齊全，可提供緊湊型、雙軸型和大功率型配置方案。兼顧精度和驅動功率，我們的驅動器解決方案適用于各種要求高速、高重復精度、高線性度和高穩定性的高端應用。集尺寸、性能和靈活性于一身的模擬驅動器，是客戶集成掃描系統的理想選擇，驅動功率強大、尺寸緊湊，為您創造卓越的性能值。
專為穩定和高帶寬控制而設計，可確保產能最大化；
產品尺寸緊湊，可在復雜系統中靈活、方便的集成；
內嵌保護電路，可在評估和操作工程中保證高可靠性；
包含振鏡位置、誤差和速度信號輸出引腳；
配合 Cambridge Technology 掃描振鏡產品可達到全面優化的性能
| 產品規格 | 671 系列 | 672 系列 | 673 系列 |
| 軸數 | 單軸 | 單軸 | 雙軸 |
| 輸出級 | 差分 | 單端 | 差分 |
| 模擬輸入阻抗 | 200K+/-1%歐姆（差分）100K+/-1%歐姆（單端 ） | 200K+/-1%歐姆（差分）100K+/-1%歐姆（單端） | 200K+/-1%歐姆（差分）100K+/-1%歐姆（單端） |
| 模擬輸出阻抗 | 1K+/-1%歐姆（用于所有其它的觀測輸出引腳） | 1K+/-1%歐姆（用于所有其它的觀測輸出引腳） | 2K+/-1%歐姆（用于“位置輸出”和“電流監控”的觀測引腳）4.75K+/-1%歐姆（用于所有其他的觀測引腳） |
| 位置輸入比例系數 | 0.5V/deg. （2deg./V），可使用其它配置 | 0.5V/deg. （40° 系統），0.67V/deg. （30° 系統） | 0.5V/deg. （2deg./V），可使用其它配置 |
| 位置輸入電壓范圍 | +/-10V（最大） | +/-10V（最大） | +/-10V（最大） |
| 位置偏差范圍 | 輸入范圍的 +/-5%（常規） | 輸入范圍的 +/-5%（常規） | 輸入范圍的 +/-5%（常規） |
| 數字位置輸入范圍 | 216 dac 計數 | 不適用 | 不適用 |
| 16 位數字輸入的非線性誤差 | 全比例的 0.006%（最大） | 不適用 | 不適用 |
| 位置輸出比例系數 | 0.5V/deg. | 0.5V/deg. | 0.5V/deg. |
| 誤差輸出比例系數 | 0.5V/deg. | 0.5V/deg. | 不適用 |
| 速度輸出比例系數 | 模擬輸出（以位置微分器的增益為比例） | 模擬輸出（以位置微分器的增益為比例） | 模擬輸出（以位置微分器的增益為比例） |
| 故障輸出 | 開路集電極：輸出阻抗為 1K 歐姆（下拉至 -15V），下沉容量為 10mA | TTL 輸出的上拉供電電壓可達 +5V，電阻為 100k。高電平 = 2.5V、低電平 = 0V | CMOS 輸出、串聯為 4.75k 歐姆高電平 = 11.5V、低電平 = .05V |
| 電子設備的溫度穩定性 | 20 ppm / °C | 20 ppm / °C | 20 ppm / °C |
| 電源要求 | +/-15至+/-28VDC配置 | +/-15至+/-28VDC配置 | +/-15至+/-28VDC配置 |
| 最大驅動電流限值 | 10 A（峰值）15 A (rms)（取決于電源和負載） | 10 A（峰值）5 A (rms)（取決于電源和負載） | 10 A（峰值）5 A (rms)（取決于電源和負載） |
| 操作溫度范圍 | 0 - 50°C | 0 - 50°C | 0 - 50°C |
| 尺寸（板件和散熱器支架；近似值，cm） | 10.16 cm x 6.68 cm x 2.69 cm | 5.40 cm x 6.03 cm x 2.69 cm | 10.03 cm x 7.75 cm x 3.07 cm |
數字卡
我們的數字伺服驅動器具有自動校準、狀態空間控制，以及命令輸入優化功能，適用于要求達到最高速度和精度的掃描應用。該數字驅動器采用專利型技術，即借助板載處理器，在每次開機時都會對掃描組件重新配置，將系統的性能、靈活性和易用性發揮到極致。結構緊湊的 DC 型伺服驅動具有靈活的電源配置、完整的安裝硬件和小型的連接器，更易于集成。
濾波仿真算法，可現運動控制的最優化；
自調試和啟動校正功能，可降低系統制造成本；
便捷化的工作范圍服務，降低運營減少維護時間和增加系統正常運行時間
伺服驅動尺寸緊湊、封裝靈活，易于集成到復雜系統中；
配置 Cambridge Technology 掃描產品，可達到最優的掃描性能
| 產品規格 | DC900 型 | DC2000 型 | DC3000 Plus 型（小噪音） |
| 軸數 | 單軸 | 雙軸 | 雙軸 |
| 命令輸入 | 模擬（±5V 差分、±10V 單端） XY2-100 高速數字系列 | XY2-100 高速數字系列 | XY2-100 高速數字系列 |
| 模擬輸入阻抗 | 400K+/-1%歐姆（差分）200K+/-1%歐姆（單端） | — | — |
| 模擬輸出阻抗 | 1K+/-1%歐姆（用于所有觀測輸出引腳） | OPA2227 無端接輸出，<1Ω | OPA2227 無端接輸出，<1Ω |
| 位置輸入比例系數 | 0.50V/deg.(40°系統)0.67V/deg.(30°系統)1.00V/deg.(20°系統) | — | — |
| 模擬位置 輸入范圍 | +/-10V | — | — |
| 位置輸出比例系數 | 0.50V/deg. | 0.333V/deg.（非差分） | 0.333V/deg.（非差分） |
| 電源要求 | +/-15至+/-32VDC 配置 | +/-15至+/-32VDC 配置 | +/-15至+/-28VDC 配置 |
| 最大驅動電流限值 | 8A（峰值），5A（RMS）（基于電源和負載） | 10A（峰值），2.5A（RMS）（基于電源和負載） | 20（峰值），5（RMS）（基于電源和負載） |
| 靜態功率 | 15W | 16W | 11.5W |
| 顫振 (RMS) | 8 μrad | 7 μrad | 4 μrad |
| 操作溫度范圍 | 0 - 50°C | 0 - 50°C | 0 - 50°C |
| 尺寸 | 5.14 x10.48 x4.45 cm | 10.50 x7.50 x6.44 cm | 10.50 x7.50 x6.44 cm |

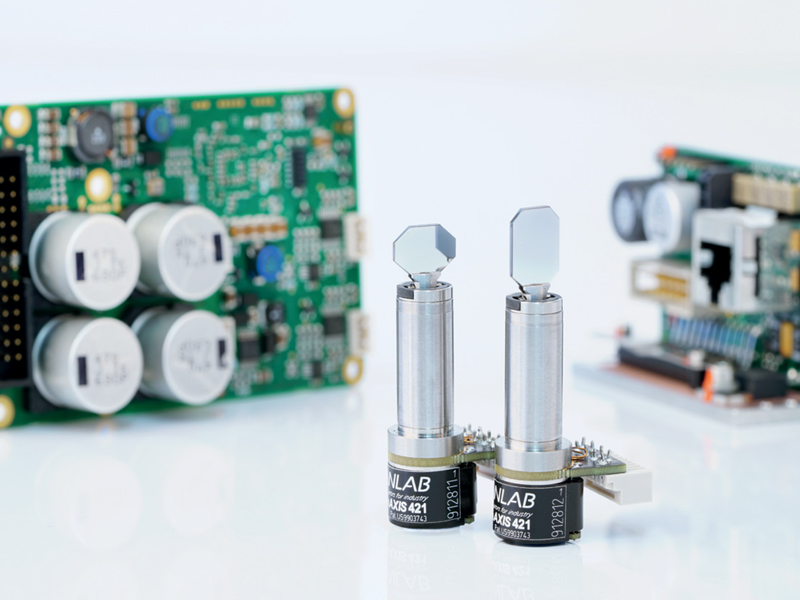

振鏡系統是一種由驅動板與高速擺動電機組成的一個高精度、高速度伺服控制系統，主要用于激光打標、激光內雕、舞臺燈光控制等。
該系統的工作原理是：輸入一個位置信號，擺動電機（振鏡）就會按一定電壓與角度的轉換比例擺動一定角度。整個過程采用閉環反饋控制，由位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控制電路共同作用。

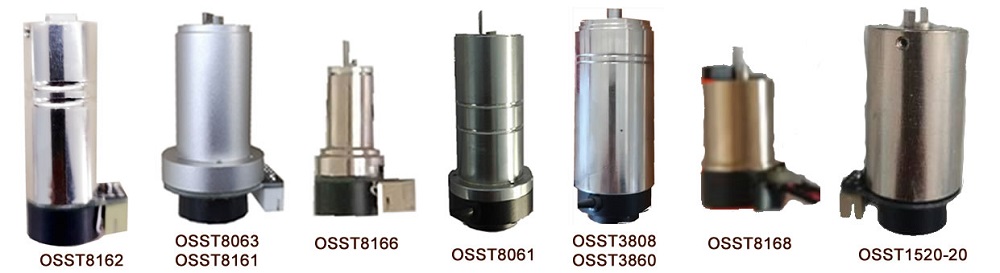

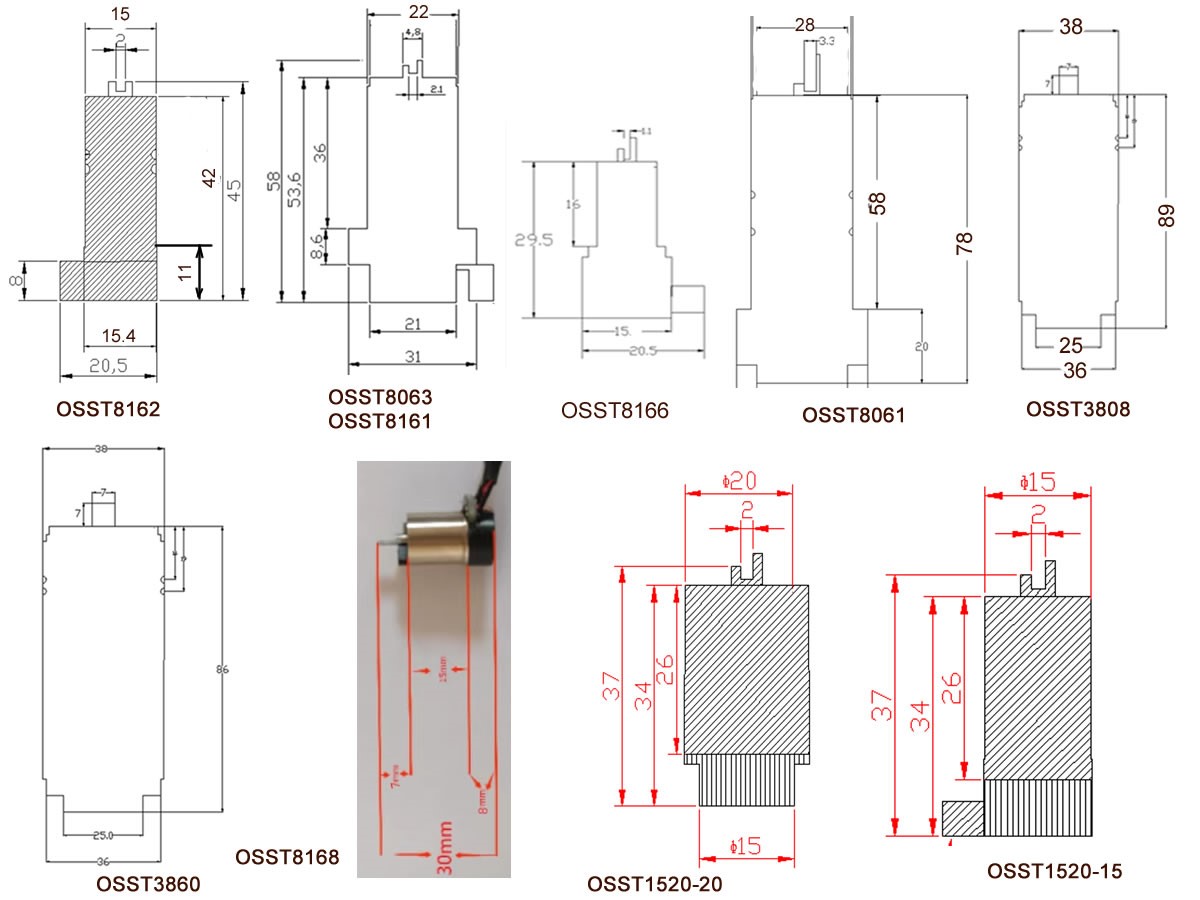

本公司生產的OSST系列振鏡系統，由于運用最新一代集成電路，驅動電路板采取多種抗干擾手段，系統不僅抗干擾能力強、可靠性高、線性度好、重復精度高、響應時間短，而且體積小，便于安裝運輸。

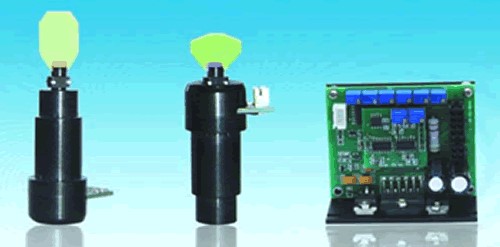

| 型號 | OSST8162 | OSST8161 | OSST8063 |
| 帶載鏡片 | ≤8mm光斑 | ≤10mm光斑 | ≤12mm光斑 |
| 小步長階躍響應時間 | 5mm光斑鏡片時0.2ms | 10mm光斑鏡片時0.3ms | 12mm光斑鏡片時0.6ms |
| 最大掃描機械角 | ±20°-30 ° | ±20° | ±20° |
| 線性度 | 99.9%，范圍±20° | 99.9%，范圍±20° | 99.9%，范圍±20° |
| 平均工作電流 | 0.9A | 0.9A | 1.5A |
| 峰值電流 | 5A | 5A | 10A |
| 線圈電阻 | 3Ω±10%供參考 | 1.8Ω±10%供參考 | 2Ω±10%供參考 |
| 線圈電感 | 180μH ±10%供參考 | 280μH ±10%供參考 | 260μH ±10%供參考 |
| 工作溫度 | 0℃-40℃ | 0℃-40℃ | 0℃-40℃ |
| 定制工作溫度（可選） | -40—﹢85 | -40—﹢85 | -40—﹢85 |
| 振鏡重量 | 80g | 105g | 180g |
| 轉子慣量 | 0.125g·cm2 | 0.34g·cm2 | 1.2g·cm2 |
| 轉矩常量 | 5.1N·mm/A | 7.3N·mm/A | 12 N·mm/A |
| 最大有效電流 | 2.1A | 2.5 5A | 3.52A |
| 帶電纜重量 | 72g | 263 g | 340g |
| 接頭 | C3030F-2*4 | C3030F-2*4 | C3030F-2*4 |
| 負載慣量 | 0.1 g·cm2—0.54 g·cm2 | 0.3 g·cm2—1.52 g·cm2 | 1.0 g·cm2—6 g·cm2 |
| 跟隨誤差 | 0.11 ms | 0.142ms | 0.22 ms |
| 振鏡外形尺寸 | D15x31+D15.4x11mm | D22X36+D31x8.6+D21x9mm | D22x36+D31x8.6+D21x9mm |
| 安裝鏡片厚度 | 2.1mm | 2.1mm | 2.1mm |
| 用途 | 舞臺燈光、激光動畫 | 超高速飛行打標，超高速在線飛速打標 | 金屬、非金屬精密激光打標、激光快速成型、激光調阻和激光雷達等 |

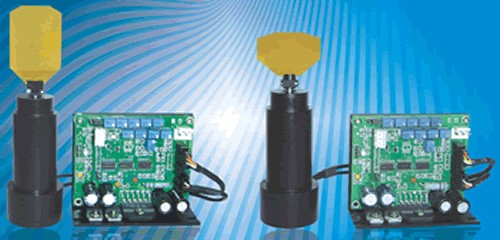

| 型號 | OSST8166 | OSST8168 | OSST8061 |
| 帶載鏡片 | 1-6mm光斑 | 1-10mm 光斑 | 20-25mm光斑 |
| 小步長階躍響應時間 | 5mm光斑鏡片時0.3ms | 5mm 光斑鏡片時 0.3ms | 20mm光斑鏡片時0.7ms |
| 最大掃描機械角 | ±20° | ±20° | ±20° |
| 線性度 | 99.9%，范圍 ±20° | 99.9%，范圍±20° | 99.9%，范圍 ±20° |
| 平均工作電流 | 0.6A | 0.6A | 2A |
| 峰值電流 | 1.5A | 1.5A | 6A |
| 線圈電阻 | 2.3Ω±10%供參考 | 2.3Ω±10%供參考 | 2.1Ω±10%供參考 |
| 線圈電感 | 420μH ±10%供參考 | 420μH ±10%共參考 | 360μH ±10%供參考 |
| 工作溫度 | 0℃-40℃ | 0℃-40℃ | 0℃-40℃ |
| 定制工作溫度（可選） | -40—﹢85 | -40—﹢85 | -40—﹢85 |
| 振鏡重量 | 26g | 26g | 210g |
| 轉子慣量 | 0.028g·cm | 2.25N·mm/A | 5.1g·cm2 |
| 轉矩常量 | 2.25N·mm/A | 2.25N·mm/A | 22N·mm/A |
| 最大有效電流 | 1.8A | 1.8A | 5A |
| 帶電纜重量 | 49 g | 425 g | |
| 接頭 | C3030F-2*4 | PHD2*4 | C3030F-2*4 |
| 負載慣量 | 0.02 g·cm2—0.05 g·cm2 | 0.02 g·cm2—0.05 g·cm2 | 8 g·cm2—24 g·cm2 |
| 跟隨誤差 | 0.11 ms | 0.15 ms | 0.35 ms |
| 振鏡外形尺寸 | D10x16+D13x3+D15x10.5mm | D15X8+D14x15 | D28x58+D36x15+D25x5mm |
| 安裝鏡片厚度 | 1.0mm | 1.mm | 3.0mm |
| 用途 | 高速在線飛行打標、高速高精密靜態打標等 | 高速在線飛行打標、高速高精密靜態打標等 | 精密激光打標、激光快速成型、激光調阻和激光雷達等 |
| 型號 | OSST3808 | OSST3860 |
| 帶載鏡片 | 25-50mm光斑 | 30-60mm光斑 |
| 小步長階躍響應時間 | 25mm光斑鏡片時1.2ms | 30mm光斑鏡片時1.3ms |
| 最大掃描機械角 | ±20° | ±20° |
| 線性度 | 99.9%，范圍±20° | 99.9%，范圍±20° |
| 平均工作電流 | 2.2A | 3.2A |
| 峰值電流 | 7.6A | 9.6A |
| 線圈電阻 | 2Ω±10%供參考 | 2Ω±10%供參考 |
| 線圈電感 | 260μH ±10%供參考 | 260μH ±10%供參考 |
| 工作溫度 | 0℃-40℃ | 0℃-40℃ |
| 定制工作溫度（可選） | -40—﹢85 | -40—﹢85 |
| 振鏡重量 | 520g | 520g |
| 轉子慣量 | 6.25g·cm2 | 8.2g·cm2 |
| 轉矩常量 | 28N·mm/A | 31·mm/A |
| 最大有效電流 | 6.3 A | 12A |
| 帶電纜重量 | 520G | 520G |
| 接頭 | C3030F-2*4 | C3030F-2*4 |
| 負載慣量 | 12g·cm2—24 g·cm2 | 12g·cm2—35 g·cm2 |
| 跟隨誤差 | 0.28 ms | 0.35 ms |
| 振鏡外形尺寸 | D38X76+D36x5+D25x5mm | D38x76+D35x5+D25x5mm |
| 安裝鏡片厚度 | 輸出軸直徑7mm | 7mm |
| 用途 | 精密激光打標、激光快速成型、激光調阻和激光雷達等 | 精密激光打標、激光快速成型、激光調阻和激光雷達等 |
| 型號 | OSST1520-20 | OSST1520-15 |
| 帶載鏡片 | ￡10mm光斑 | ￡10mm光斑 |
| 小步長階躍響應時間 | 10mm光斑鏡片時0.3ms | 10mm光斑鏡片時0.3ms |
| 最大掃描機械角 | ±20° | ±20° |
| 線性度 | 99.9%，范圍±20° | 99.9%，范圍±20° |
| 平均工作電流 | 0.9A | 0.9A |
| 峰值電流 | 5A | 5A |
| 線圈電阻 | 1.8Ω±10%供參考 | 1.8Ω±10%供參考 |
| 線圈電感 | 280μH ±10%供參考 | 280μH ±10%供參考 |
| 工作溫度 | 0℃-40℃ | 0℃-40℃ |
| 定制工作溫度（可選） | -40—﹢85 | -40—﹢85 |
| 振鏡重量 | 105g | 105g |
| 轉子慣量 | 0.34g·cm2 | 0.34g·cm2 |
| 轉矩常量 | 7.5N·mm/A | 7.5N·mm/A |
| 最大有效電流 | 2.5 A | 2.5 A |
| 帶電纜重量 | 263 g | 263 g |
| 接頭 | PHD2*4 | PHD2*4 |
| 負載慣量 | 0.35 g·cm2—1.5 g·cm2 | 0.35 g·cm2—1.5 g·cm2 |
| 跟隨誤差 | 0.15 ms | 0.15 ms |
| 振鏡外形尺寸 | D20X28+D15x6mm/37mm | D15X26+D15x8mm/37mm |
| 安裝鏡片厚度 | 2.0mm | 2.0mm |
| 用途 | 超高速飛行打標，超高速在線飛速打標 | 超高速飛行打標，超高速在線飛速打標 |
掃描鏡為很輕的鍍膜全反鏡，在入射角±25度時依然保持高達99.7%或以上的反射特性，因此可以承受200W或以上的激光功率。鏡片尺寸和形狀經過科學的設計和大量的使用，表明質量可靠，特別適合激光二維掃描系統中，如激光打標和舞臺燈光系統。
型號命名規則：SMxxxx-xxA-LxWxT-Dx-BB
SM：激光掃描鏡
xxxx：激光波長：1064nm, 532nm或10.6um
xx：入射光最大直徑
A：X鏡或Y鏡
LxWxT：鏡片尺寸，長x寬x厚度,單位mm
Dx：已安裝鏡夾的掃描鏡，x為鏡夾的孔直徑，單位mm
BB：小系列編號，如SJ系列、WT系列等。
例子：SM1064-12X-21x16.8x2-D5-SJ，SJ系列1064nm波長已安裝X掃描鏡，鏡夾孔直徑5mm，鏡片尺寸21x16.8x2mm，鍍高反介質膜。
| 入射光最大直徑 | 掃描鏡型號 | 尺寸(LxWxT,mm) | 備注 |
| 8 | SM10.6-8X-18x13x1.5-SJ | 18x13x1.5 | 硅片鍍金 |
| 8 | SM10.6-8Y-23.2x16x1.5-SJ | 23.2x16x1.5 | 硅片鍍金 |
| 8 | SM10.6-8X-18x13x1.9-SJ | 18x13x1.9 | 硅片鍍金 |
| 8 | SM10.6-8Y-23.2x16x1.9-SJ | 23.2x16x1.9 | 硅片鍍金 |
| 10 | SM10.6-10X-18x14.5x2-SJ | 18x14.5x2 | 硅片鍍金 |
| 10 | SM10.6-10Y-24x16x2-SJ | 24x16x2 | 硅片鍍金 |
| 10 | SM10.6-10X-20.3x13.7x1.5-WT | 20.3x13.7x1.5 | 硅片鍍金 |
| 10 | SM10.6-10Y-24.4x17.8x1.5-WT | 24.4x17.8x1.5 | 硅片鍍金 |
| 10 | SM10.6-10X-18x14x2-LK | 18x14x2 | 硅片鍍金 |
| 10 | SM10.6-10Y-24x16x2-LK | 24x16x2 | 硅片鍍金 |
| 12 | SM10.6-12X-21x16.8x2-SJ | 21x16.8x2 | 硅片鍍金 |
| 12 | SM10.6-12Y-30x19x2-SJ | 30x19x2 | 硅片鍍金 |
| 12 | SM10.6-12X-21x16x2-WT | 21x16x2 | 硅片鍍金 |
| 12 | SM10.6-12Y-32x19x2-WT | 32x19x2 | 硅片鍍金 |
| 12 | SM10.6-12X-20x16x2-LK | 20x16x2 | 硅片鍍金 |
| 12 | SM10.6-12Y-30x19x2-LK | 30x19x2 | 硅片鍍金 |
| 15 | SM10.6-15X-27x19x2-SJ | 27x19x2 | 硅片鍍金 |
| 15 | SM10.6-15Y-37x22x2-SJ | 37x22x2 | 硅片鍍金 |
| 16 | SM10.6-16X-28x20x2-SJ | 28x20x2 | 硅片鍍金 |
| 16 | SM10.6-16Y-39x23x2-SJ | 39x23x2 | 硅片鍍金 |
| 16 | SM10.6-16X-27x21-2.5-LK | 27x21-2.5 | 硅片鍍金 |
| 16 | SM10.6-16Y-38x24x2.5-LK | 38x24x2.5 | 硅片鍍金 |
| 20 | SM10.6-20X-37x24x2-SJ | 37x24x2 | 硅片鍍金 |
| 20 | SM10.6-20Y-49x31x2-SJ | 49x31x2 | 硅片鍍金 |
| 25 | SM10.6-25X-46x30x3-SJ | 46x30x3 | 硅片鍍金 |
| 25 | SM10.6-25Y-56.4x39x3-SJ | 56.4x39x3 | 硅片鍍金 |
| 入射光最大直徑 | 掃描鏡型號 | 尺寸(LxWxT,mm) |
| 7 | SM1064-7X-12X10X1-SJ | 12X10X1 |
| 7 | SM1064-7Y-17X10X1-SJ | 17X10X1 |
| 8 | SM1064-8X-18x13x1.5-SJ | 18x13x1.5 |
| 8 | SM1064-8Y-22x15x1.5-SJ | 23.2x16x1.5 |
| 8 | SM1064-8X-18x13x1.9-SJ | 18x13x1.9 |
| 8 | SM1064-8Y-22x15x1.9-SJ | 23.2x16x1.9 |
| 10 | SM1064-10X-20x15x2-SJ | 20x15x2 |
| 10 | SM1064-10Y-27.5x17x2-SJ | 27.5x17x2 |
| 10 | SM1064-10X-20.3x13.7x1.5-WT | 20.3x13.7x1.5 |
| 10 | SM1064-10Y-24.4x17.8x1.5-WT | 24.4x17.8x1.5 |
| 10 | SM1064-10X-18x14x2-LK | 18x14x2 |
| 10 | SM1064-10Y-24x16x2-LK | 24x16x2 |
| 12 | SM1064-12X-21x16.8x2-S | 21x16.8x2 |
| 12 | SM1064-12Y-30x19x2-SJ | 30x19x2 |
| 12 | SM1064-12X-21x16x2-WT | 21x16x2 |
| 12 | SM1064-12Y-32x19x2-WT | 32x19x2 |
| 12 | SM1064-12X-20x16x2-LK | 20x16x2 |
| 12 | SM1064-12Y-30x19x2-LK | 30x19x2 |
| 15 | SM1064-15X-27x19x2-SJ | 27x19x2 |
| 15 | SM1064-15Y-37x22x2-SJ | 37x22x2 |
| 16 | SM1064-16X-28x20x2-SJ | 28x20x2 |
| 16 | SM1064-16Y-39x23x2-SJ | 39x23x2 |
| 16 | SM1064-16X-27x21-2.5-LK | 27x21-2.5 |
| 16 | SM1064-16Y-38x24x2.5-LK | 38x24x2.5 |
| 20 | SM1064-20X-37x24x2-SJ | 37x24x2 |
| 20 | SM1064-20Y-49x31x2-SJ | 49x31x2 |
| 25 | SM1064-25X-46x30x3-SJ | 46x30x3 |
| 25 | SM1064-25Y-56.4x39x3-SJ | 56.4x39x3 |
備注：光學玻璃，鍍高反介質模，1064nm反射率大于99.5%，同時633nm反射率大于80%。
| 入射光最大直徑 | 掃描鏡型號 | 尺寸(LxWxT,mm) |
| 12 | SM532-12X-21x16.8x2-SJ | 21x16.8x2 |
| 12 | SM532-12Y-30x19x2-SJ | 30x19x2 |
| 12 | SM532-12X-21x16x2-WT | 21x16x2 |
| 12 | SM532-12Y-32x19x2-WT | 32x19x2 |
| 15 | SM532-15X-27x19x2-SJ | 27x19x2 |
| 15 | SM532-15Y-37x22x2-SJ | 37x22x2 |
| 16 | SM532-16X-28x20x2-SJ | 28x20x2 |
| 16 | SM532-16Y-39x23x2-SJ | 39x23x2 |
| 20 | SM532-20X-37x24x2-SJ | 37x24x2 |
| 20 | SM532-20Y-49x31x2-SJ | 49x31x2 |
| 25 | SM532-25X-46x30x3-SJ | 46x30x3 |
| 25 | SM532-25Y-56.4x39x3-SJ | 56.4x39x3 |
備注：光學玻璃，鍍高反介質模，532nm反射率大于99.5%。
| 入射光最大直徑 | 掃描鏡型號 | 尺寸(LxWxT,mm) |
| 10 | SMV-10X-20.3x13.7x1.5-WT | 20.3x13.7x1.5 |
| 10 | SMV-10Y-24.4x17.8x1.5-WT | 24.4x17.8x1.5 |
| 12 | SMV-12X-21x16x2-WT | 21x16x2 |
| 12 | SMV-12Y-32x19x2-WT | 32x19x2 |
備注：光學玻璃，鍍保護銀膜
上一個產品
下一個產品
