光束整形 DOE，把高斯光整形成幾十~幾百微米平頂光斑，均勻性好于90%，光束整形器可將單模激光光束轉化成任何形狀和大小的均勻強度的光束。對于多模光束，我們提供多種選擇的衍射漫射器。光束分束 DOE,不同光束能量均勻性好于1%，光束數量、排布、角度可任意選擇,激光分束器，可以把一束入射激光均勻地分配成N束出射光，出射光的光束直徑、發散角和波前完全和入射激光相同，只是傳播方向發生改變。根據輸出光斑的分布，分束器可以分為一維分束、二維分束、點陣分束，一維分束在激光加工中最為常用，例如激光一分二、一分三和一分四，都可以成倍地提高加工效率。光束聚焦 DOE，可以控制激光束的聚焦特性，增加焦點深度等，將透鏡焦點沿著光軸分成多個焦點，或通過產生貝塞爾光束來增加透鏡的焦深。
我們一站式供應各種類型的DOE,光束整形器,衍射光學元件,平頂光整形器,光束擴散器,衍射擴散器,光束均質器,衍射軸錐鏡,軸棱鏡DOE,圓環激光發生器,多圓環DOE,漩渦鏡,螺旋相位板,渦旋相位片,多焦點DOE,長焦深DOE,多焦點透鏡,長焦深透鏡,雙波長聚焦鏡,玻璃切割DOE,激光分束器,光束分束DOE,激光分束鏡,結構光DOE衍射光柵,達曼光柵,二元相位光柵，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
光束整形元件是將近高斯入射光轉換成一個在特定平面上的圓形，矩形，正方形，線狀或其它形狀的強度均一的輸出光斑。
均一的輸出光斑使得除過曝或曝光不足的特定區域之外，可對工作面進行相同的處理。此外，輸出光斑的特征在于有一個尖銳的過渡區，該過渡區域在已處理和未處理區域之間創建了清晰的邊界。
對于單模激光器，我們提供以下光束整形解決方案：
聚焦光束整形：混合元件（透鏡）或模塊，可在特定的工作距離（透鏡的BFL或從模塊的出口位置到頂輸出光平面的距離）上提供頂平頂（帽狀）強度分布。
角光束整形：光學元件（窗口），可在任意自定義的無像差鏡頭的無窮遠或焦距處提供平頂（帽狀）強度分布。
M形整形器：可在掃描線上均勻曝光的光學元件（窗口）。
對于多模激光器，我們提供了多種平頂漫射器，可以成形為圓形，正方形，直線和矩形輸出光斑。

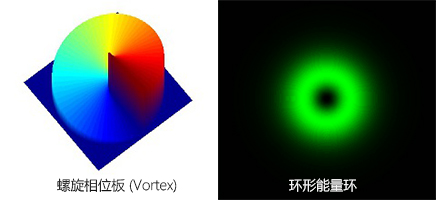

我們還提供3種環形整形器：渦旋透鏡，衍射軸錐和多環形整形器。
平頂/帽形光束整形器是一個衍射光學元件，用于將近高斯入射光轉換成一個在特定平面上的圓形，矩形，正方形，線狀或其它形狀的強度均一的輸出光斑。
平頂光束整形器輸出的強度均一的光斑可對工作面進行相同的處理，避免特定區域過曝或曝光不足的情況。此外，輸出光斑的特征在于有一個尖銳的過渡區，該過渡區域在已處理和未處理區域之間創建了清晰的邊界。
特點
非常好的均勻性
高效率/高光效
光斑邊緣銳利
高能量閾值/高損傷閾值，適用于大功率激光器
可選擇增透膜
任意光束形狀
覆蓋紫外到紅外的所有激光波段，193nm to 10.6um
應用領域

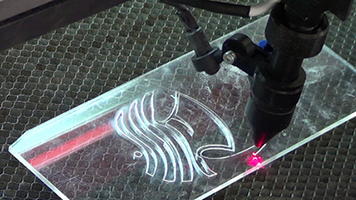

激光材料加工: 激光打孔，激光鉆孔，激光焊接，激光切割，激光劃片，激光燒蝕，激光熔融，激光快速成型，激光3D打印
生物醫學激光應用
激光顯示，激光電視，激光投影
激光打標，激光印刷
光通信
光傳感，傳感器
| 型號 | 波長 [nm] | 光束直徑 [mm] | 像形狀 | 聚焦發散角 [mrad] | 圖像尺寸 [um] |
| PT-002-I-Y-A | 1064 | 7.5 | 長方形 | 45.18x2.64 | 4518.8x264.0 |
| PT-003-I-Y-A | 1064 | 3.2 | 線形 | 22.77 | 2277.1 |
| PT-005-I-Y-A | 1064 | 5 | 圓形 | 3.29 | 329 |
| PT-006-I-Y-A | 1064 | 2 | 橢圓形 | 40.30x57.10 | 4030.5x5711.6 |
| PT-008-I-Y-A | 1064 | 8 | 方形 | 28.65 | 2865.2 |
| PT-010-I-Y-A | 1064 | 6 | 方形 | 0.56 | 56 |
| PT-011-I-Y-A | 1064 | 5 | 線形 | 174.83 | 17527.7 |
| PT-012-I-Y-A | 1064 | 5 | 方形 | 174.83 | 17527.7 |
| PT-013-I-Y-A | 1064 | 5 | 圓形 | 173.18 | 17361.4 |
| PT-014-I-Y-A | 1064 | 16 | 圓形 | 32 | 3200.3 |
| PT-015-I-Y-A | 1064 | 8 | 方形 | 26.66 | 2666.2 |
| PT-018-I-Y-A | 1064 | 5 | 長方形 | 0.72x1.34 | 72.0x134.0 |
| PT-020-I-Y-A | 1064 | 8 | 方形 | 11.6 | 1160 |
| PT-023-I-Y-A | 1064 | 4 | 線形 | 67.75 | 6777.6 |
| PT-026-I-Y-A | 1064 | 7.5 | 線形 | 52.35 | 5236.2 |
| PT-027-I-Y-A | 1064 | 4 | 線形 | 19.08 | 1908.1 |
| PT-029-I-Y-A | 1064 | 4 | 圓形 | 208.4 | 20915.8 |
| ST-207-I-Y-A | 1064 | 10 | 圓形 | 0.6 | 60 |
| ST-212-I-Y-A | 1064 | 7 | 方形 | 1 | 100 |
| ST-219-I-Y-A | 1064 | 4 | 圓形 | 0.52 | 52 |
| ST-220-I-Y-A | 1064 | 4 | 方形 | 0.52 | 52 |
| ST-221-I-Y-A | 1064 | 4.7 | 圓形 | 0.44 | 44 |
| ST-222-I-Y-A | 1064 | 5 | 圓形 | 0.41 | 41 |
| ST-223-I-Y-A | 1064 | 6 | 線形 | 3 | 300 |
| ST-225-I-Y-A | 1064 | 4.5 | 方形 | 0.47 | 47 |
| ST-230-I-Y-A | 1064 | 7 | 圓形 | 0.29 | 29 |
| ST-234-I-Y-A | 1064 | 7 | 方形 | 0.3 | 30 |
| ST-235-I-Y-A | 1064 | 8 | 方形 | 0.26 | 26 |
| ST-236-I-Y-A | 1064 | 9 | 方形 | 0.23 | 23 |
| ST-237-I-Y-A | 1064 | 9 | 圓形 | 0.23 | 23 |
| ST-238-I-Y-A | 1064 | 10 | 方形 | 0.2 | 20 |
| ST-239-I-Y-A | 1064 | 6 | 圓形 | 0.35 | 35 |
| ST-240-I-Y-A | 1064 | 8 | 圓形 | 0.26 | 26 |
| ST-241-I-Y-A | 1064 | 10 | 圓形 | 0.21 | 21 |
| ST-258-I-Y-A | 1064 | 10 | 線形 | 3.9 | 390 |
| ST-259-I-Y-A | 1064 | 2 | 圓形 | 1.04 | 104 |
| ST-260-I-Y-A | 1064 | 3 | 圓形 | 0.69 | 69 |
| ST-261-I-Y-A | 1064 | 12 | 長方形 | 0.36x1.78 | 36.0x178.0 |
| ST-262-I-Y-A | 1064 | 12 | 長方形 | 0.36x2.10 | 36.0x210.0 |
| ST-263-I-Y-A | 1064 | 12 | 長方形 | 0.36x2.39 | 36.0x239.0 |
| ST-264-I-Y-A | 1064 | 12 | 長方形 | 0.36x2.69 | 36.0x269.0 |
| ST-267-I-Y-A | 1064 | 2 | 線形 | 1.04 | 104 |
| ST-268-I-Y-A | 1064 | 3 | 線形 | 0.69 | 69 |
| ST-269-I-Y-A | 1064 | 4 | 線形 | 0.52 | 52 |
| ST-270-I-Y-A | 1064 | 5 | 線形 | 0.43 | 43 |
| ST-275-I-Y-A | 1064 | 8 | 線形 | 0.26 | 26 |
| ST-276-I-Y-A | 1064 | 10 | 線形 | 0.21 | 21 |
| ST-277-I-Y-A | 1064 | 7 | 線形 | 0.3 | 30 |
| ST-278-I-Y-A | 1064 | 9 | 線形 | 0.23 | 23 |
| ST-279-I-Y-A | 1064 | 12 | 長方形 | 0.36x3.00 | 36.0x300.0 |
| ST-280-I-Y-A | 1064 | 12 | 長方形 | 0.36x3.30 | 36.0x330.0 |
| ST-281-I-Y-A | 1064 | 6 | 線形 | 0.34 | 34 |
| ST-282-I-Y-A | 1064 | 6 | 方形 | 0.34 | 34 |
| ST-283-I-Y-A | 1064 | 12 | 長方形 | 0.36x1.80 | 36.0x180.0 |
| ST-284-I-Y-A | 1064 | 12 | 長方形 | 0.36x2.10 | 36.0x210.0 |
| ST-285-I-Y-A | 1064 | 12 | 長方形 | 0.36x2.40 | 36.0x240.0 |
| ST-286-I-Y-A | 1064 | 12 | 長方形 | 0.35x2.70 | 35.0x270.0 |
| ST-287-I-Y-A | 1064 | 12 | 長方形 | 0.35x2.99 | 35.0x299.0 |
| ST-288-I-Y-A | 1064 | 12 | 長方形 | 0.36x3.30 | 36.0x330.0 |
| ST-289-I-Y-A | 1064 | 3.5 | 圓形 | 0.6 | 60 |
| ST-290-I-Y-A | 1064 | 3.5 | 方形 | 0.6 | 60 |
| ST-291-I-Y-A | 1064 | 2 | 方形 | 1.02 | 102 |
| ST-292-I-Y-A | 1064 | 2.5 | 方形 | 0.81 | 81 |
| ST-293-I-Y-A | 1064 | 3 | 方形 | 0.68 | 68 |
| ST-294-I-Y-A | 1064 | 2.5 | 線形 | 0.83 | 83 |
| ST-295-I-Y-A | 1064 | 3.5 | 線形 | 0.59 | 59 |
| ST-296-I-Y-A | 1064 | 4.5 | 線形 | 0.46 | 46 |
| ST-297-I-Y-A | 1064 | 2.5 | 圓形 | 0.84 | 84 |
| ST-298-I-Y-A | 1064 | 4.5 | 圓形 | 0.47 | 47 |
| ST-299-I-Y-A | 1064 | 5.7 | 圓形 | 0.37 | 37 |
| ST-300-I-Y-A | 1064 | 5.7 | 圓形 | 0.49 | 49 |
| ST-302-I-Y-A | 1064 | 5.7 | 圓形 | 0.37 | 37 |
| ST-303-I-Y-A | 1064 | 7.5 | 圓形 | 0.28 | 28 |
| ST-307-I-Y-A | 1064 | 1 | 圓形 | 2.08 | 208 |
| ST-308-I-Y-A | 1064 | 1 | 方形 | 2.08 | 208 |
| ST-312-I-Y-A | 1064 | 1 | 線形 | 2.08 | 208 |
| ST-313-I-Y-A | 1064 | 1.5 | 線形 | 1.39 | 139 |
| ST-314-I-Y-A | 1064 | 1.5 | 圓形 | 1.39 | 139 |
| ST-315-I-Y-A | 1064 | 1.5 | 方形 | 1.39 | 139 |
| ST-316-I-Y-A | 1064 | 5 | 方形 | 0.42 | 42 |
| ST-317-I-Y-A | 1064 | 12 | 長方形 | 1.21x0.37 | 121.0x37.0 |
| ST-318-I-Y-A | 1064 | 12 | 長方形 | 1.50x0.37 | 150.0x37.0 |
| ST-319-I-Y-A | 1064 | 12 | 長方形 | 1.79x0.37 | 179.0x37.0 |
| ST-320-I-Y-A | 1064 | 20 | 圓形 | 0.1 | 10 |
| ST-321-I-Y-A | 1064 | 7 | 圓形 | 0.46 | 46 |
| ST-323-I-Y-A | 1064 | 6 | 方形 | 0.92 | 92 |
| ST-324-I-Y-A | 1064 | 7 | 方形 | 0.85 | 85 |
| ST-326-I-Y-A | 1064 | 6 | 方形 | 0.81 | 81 |
| ST-330-I-Y-A | 1064 | 7 | 長方形 | 1.03x0.79 | 103.0x79.0 |
| ST-331-I-Y-A | 1064 | 7 | 長方形 | 1.26x0.79 | 126.0x79.0 |
| ST-334-I-Y-A | 1064 | 7 | 方形 | 0.92 | 92 |
| ST-335-I-Y-A | 1064 | 6 | 圓形 | 1 | 100 |
| ST-336-I-Y-A | 1064 | 4 | 圓形 | 1.98 | 198 |
| TH-002-I-Y-A | 1064 | 12 | 方形 | 2.4 | 240 |
| TH-013-I-Y-A | 1064 | 7 | 方形 | 17.5 | 1750 |
| TH-015-I-Y-A | 1064 | 5.1 | 線形 | 14.5 | 1450 |
| TH-105-I-Y-A | 1064 | 7.5 | 圓形 | 0.54 | 54 |
| TH-215-I-Y-A | 1064 | 6 | 圓形 | 1 | 100 |
| TH-228-I-Y-A | 1064 | 3 | 圓形 | 10 | 1000 |
| TH-238-I-Y-A | 1064 | 3 | 圓形 | 6 | 600 |
| TH-246-I-Y-A | 1064 | 6 | 圓形 | 4.2 | 420 |
| TH-248-I-Y-A | 1064 | 5 | 長方形 | 5.60x0.94 | 560.0x94.0 |
| TH-252-I-Y-A | 1064 | 6 | 圓形 | 20 | 2000.1 |
| TH-253-I-Y-A | 1064 | 12 | 長方形 | 0.65x2.97 | 65.0x297.0 |
| TH-254-I-Y-A | 1064 | 12 | 長方形 | 0.81x2.36 | 81.0x236.0 |
| TH-255-I-Y-A | 1064 | 12 | 長方形 | 1.10x1.77 | 110.0x177.0 |
| TH-256-I-Y-A | 1064 | 12 | 長方形 | 0.40x4.79 | 40.0x479.0 |
| TH-257-I-Y-A | 1064 | 12 | 長方形 | 0.36x5.39 | 36.0x539.0 |
| TH-258-I-Y-A | 1064 | 10 | 方形 | 0.48 | 48 |
| TH-260-I-Y-A | 1064 | 6 | 方形 | 1.71 | 171 |
| TH-261-I-Y-A | 1064 | 5.1 | 長方形 | 16.18x0.93 | 1618.0x93.0 |
| TH-263-I-Y-A | 1064 | 4 | 長方形 | 9.10x2.70 | 910.0x270.0 |
| TH-265-I-Y-A | 1064 | 12 | 長方形 | 0.37x2.79 | 37.0x279.0 |
| TH-267-I-Y-A | 1064 | 6 | 方形 | 1.32 | 132 |
| TH-268-I-Y-A | 1064 | 6 | 方形 | 10.8 | 1080 |
| TH-269-I-Y-A | 1064 | 6 | 方形 | 1 | 100 |
| TH-271-I-Y-A | 1064 | 2.2 | 方形 | 3.2 | 320 |
| TH-272-I-Y-A | 1064 | 4 | 圓形 | 2.33 | 233 |
| TH-275-I-Y-A | 1064 | 10 | 圓形 | 1 | 100 |
| TH-276-I-Y-A | 1064 | 5 | 圓形 | 0.74 | 74 |
| TH-277-I-Y-A | 1064 | 5 | 方形 | 0.75 | 75 |
| TH-278-I-Y-A | 1064 | 12 | 長方形 | 0.72x3.30 | 72.0x330.0 |
| TH-279-I-Y-A | 1064 | 7.5 | 方形 | 0.6 | 60 |
| TH-280-I-Y-A | 1064 | 8 | 長方形 | 0.47x0.94 | 47.0x94.0 |
| TH-281-I-Y-A | 1064 | 18 | 方形 | 0.66 | 66 |
| TH-284-I-Y-A | 1064 | 5.95 | 圓形 | 1.97 | 197 |
| TH-285-I-Y-A | 1064 | 11 | 圓形 | 0.71 | 71 |
| TH-286-I-Y-A | 1064 | 4 | 圓形 | 2.33 | 233 |
| TH-287-I-Y-A | 1064 | 5 | 長方形 | 1.39x0.73 | 139.0x73.0 |
| TH-288-I-Y-A | 1064 | 10 | 線形 | 2.7 | 270 |
| TH-289-I-Y-A | 1064 | 4 | 方形 | 10.47 | 1047 |
| TH-290-I-Y-A | 1064 | 4.3 | 圓形 | 3.16 | 316 |
| TH-291-I-Y-A | 1064 | 20 | 方形 | 1.97 | 197 |
| TH-292-I-Y-A | 1064 | 15 | 線形 | 5.01 | 501 |
| TH-303-I-Y-A | 1064 | 6 | 方形 | 3.21 | 321 |
| TH-304-I-Y-A | 1064 | 6 | 方形 | 1.71 | 171 |
| TH-305-I-Y-A | 1064 | 5 | 方形 | 0.75 | 75 |
| TH-306-I-Y-A | 1064 | 8 | 方形 | 6 | 600 |
| TH-312-I-Y-A | 1064 | 3 | 圓形 | 13.31 | 1331 |
| TH-313-I-Y-A | 1064 | 6 | 方形 | 1.32 | 132 |
| TH-315-I-Y-A | 1064 | 6 | 長方形 | 1.68x0.99 | 168.0x99.0 |
| TH-317-I-Y-A | 1064 | 6 | 方形 | 10.8 | 1080 |
*波長1064nm，焦距100mm

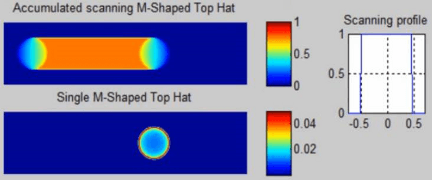

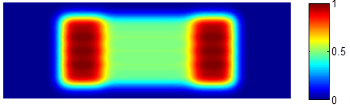

我們的M形整形器是一種衍射光學元件（DOE），用于創建獨特的二維M形強度分布，在特定的工作平面中具有鋒利的邊緣。傳統的反射或折射光學元件無法實現M形光學功能。
典型的應用是實現在掃描線上的均勻曝光。因為，當用典型的高斯光或者平頂光進行掃描時，中心會曝光過度（影響激光材料加工過程中的熱量分布）。
M形是一種數學形狀，在掃描時實現掃描線上均勻曝光。從而可在掃描過程中提供更高質量，并在系統配置中提供更大的靈活性。
例如，它允許在不更換激光器，光纖電纜和/或掃描光學頭的情況下優化強度分布和圖像大小。
我們優化的M形強度分布的優點包括：
掃描線上的均勻曝光
幾乎在任何過程中都可以通過掃描線獲得“清潔”結果
實現非常牢固的焊縫
| 型號 | 波長 [nm] | 光束直徑 [mm] | 像形狀 | 聚焦發散角 [mrad] | 圖像尺寸 [um] |
| MR-001-I-Y-A | 1064 | 8.5 | 圓形 | 4.26 | 426 |
| MR-002-I-Y-A | 1064 | 4.5 | 圓形 | 0.52 | 52 |
| MR-003-I-Y-A | 1064 | 5.3 | 圓形 | 0.43 | 43 |
| MR-004-I-Y-A | 1064 | 5.7 | 圓形 | 0.4 | 40 |
| MR-005-I-Y-A | 1064 | 7.9 | 圓形 | 0.29 | 29 |
| MR-006-I-Y-A | 1064 | 10.2 | 圓形 | 0.23 | 23 |
| MR-007-I-Y-A | 1064 | 6.8 | 圓形 | 0.34 | 34 |
| MR-008-I-Y-A | 1064 | 9 | 圓形 | 0.26 | 26 |
| MR-009-I-Y-A | 1064 | 11.3 | 圓形 | 0.21 | 21 |
| MR-010-I-Y-A | 1064 | 2.3 | 圓形 | 1.02 | 102 |
| MR-011-I-Y-A | 1064 | 3.4 | 圓形 | 0.69 | 69 |
| MR-012-I-Y-A | 1064 | 8.4 | 圓形 | 1.03 | 103 |
| MR-013-I-Y-A | 1064 | 4.2 | 圓形 | 13.32 | 1332 |
| MR-014-I-Y-A | 1064 | 4.2 | 圓形 | 10.13 | 1013 |
| MR-015-I-Y-A | 1064 | 4.2 | 圓形 | 6.06 | 606 |
| MR-016-I-Y-A | 1064 | 7 | 圓形 | 3.32 | 332 |
| MR-017-I-Y-A | 1064 | 8.4 | 圓形 | 0.47 | 47 |
| MR-018-I-Y-A | 1064 | 6 | 圓形 | 3.21 | 321 |
| RD-232-I-Y-A | 1064 | >1.5 | 圓形 | 34.9 | 3490.4 |
| RD-247-I-Y-A | 1064 | >6 | 圓形 | 8.73 | 873 |
| RD-254-I-Y-A | 1064 | >4 | 圓形 | 17.45 | 1745 |
*波長1064nm，焦距100mm

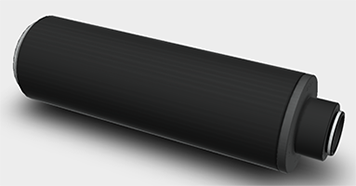

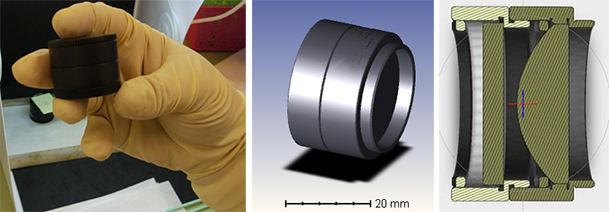

準直光束整形器模塊是針對需要擴展工作距離范圍或長焦深的應用量身定制的解決方案。準直平頂元件是對我們標準平頂光束整形器元件的自然補充，它可以在指定工作距離上提供均勻強度的光束。使用準直光束整形器模塊，可以在擴展的工作距離范圍內保持高保真的，功率均勻的和尺寸/形狀恒定的強度均一的光束。形狀輪廓清晰，邊緣清晰，可以是圓形，正方形，矩形，橢圓形，直線或其他適合用戶需要的形狀和尺寸。
單模輸入
對于單模輸入光源，準直的平頂光將成為諸如工業表面處理等應用的理想解決方案。在這些應用中，工作表面與激光傳輸系統的距離相差較大。這樣可確保在指定范圍內，在用戶需求的任何工作距離上，都可進行平整，光滑的邊緣加工處理以獲得平滑的邊緣。

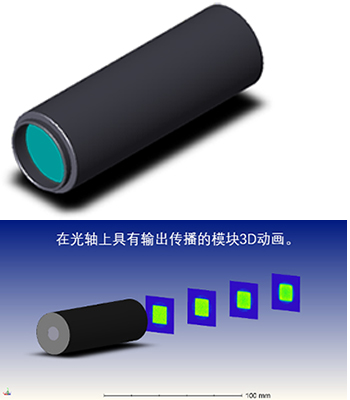

我們提供了一個緊湊的模塊，能夠生成具有所需輪廓的平頂光。我們的模塊設計用于3mm直徑的單模輸入光束，并輸出3mm圓形或3X3mm方形平頂光束。對于不同的光束尺寸，或者特定的如矩形或直線的輸出形狀，都可以通過定制設計實現。
準直頂帽模塊的規格
| 機械參數 | 方形準直TH | 圓形準直TH |
| 長度 | <80mm | <50mm |
| 直徑 | 41.7mm | 41.7mm |
| 材料 | 熔融石英光學元件，陽極氧化鋁主體 | |
| 輸入參數 | ||
| 波長[nm] | 300-2000nm范圍內任何單波長 | |
| 輸入光束直徑[mm] | 3 | |
| M2 | <1.5 | |
| 輸出參數 | ||
| 形狀 | 方形 | 圓形 |
| 尺寸[mm] | 3x3 | 直徑3mm |
| 效率 | >97% | |
| 準直特性 | 出口處的準直特性可在300 [mm]范圍內保持 | |
多模輸入
對于多模光源，準直均質器模塊是HOLO / OR針對需要長工作距離范圍相關應用量身定制的解決方案。準直均質器是對我們標準衍射均質器的補充，標準均質器可在指定工作距離處提供整形后的光束。在諸如工業表面處理等應用中，工作表面不平坦或與激光傳輸系統的距離不同，準直均質器是諸如此類應用的理想解決方案。
主要優勢
經濟實惠
易于安裝系統整合
對輸入不敏感
光束參數
輕松定制
典型應用
皮膚美容
聚合物激光焊接
表面處理
激光清洗
激光硬化
消色/除漆
去除涂層
產品列表
| 型號 | 波長[nm] | 輸出形狀[mm] | 輸出尺寸[mm] |
| Col_RD-001-Q | 532 | 圓形 | 7.8 |
| Col_HM-001-I | 1064 | 方形 | 13.2x13.2 |
標準產品參數
| 波長 | 1064 nm |
| 入射光束尺寸 | <3 mm* |
| 玻璃材質：DOE/鏡片 | 石英玻璃/BK7 |
| 準直長度 | > 200 mm |
| 輸出形狀 | ??x?? mm |
| 涂層 | AR/ AR |

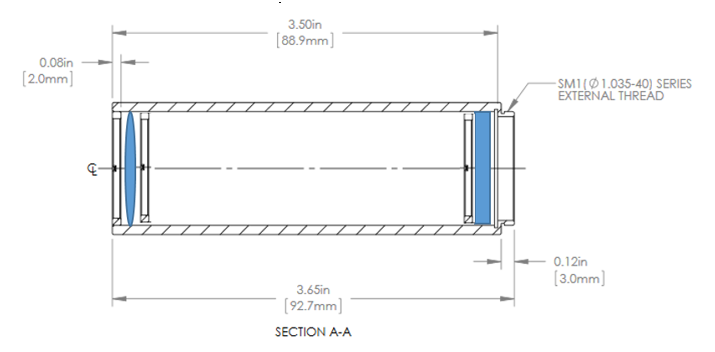

| 模塊長度 | 92.7 mm |
| 外徑 | 30.5 mm |
*較小的光束對準直長度和形狀對比度有正向影響
**對于高度相干的激光束，會出現斑點

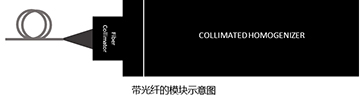

光纖耦合準直均質機
通過光纖準直器的直接連接，可以將該模塊集成到光纖激光傳輸系統中。最好使用輸出光束尺寸小的光纖準直器（<2 mm）。標準光纖適配器即可用于光纖接口。
準直光束均質器
許多光學應用需要準直的強度分布，例如：
激光清洗
激光檢查
燒蝕
表面修飾
脫膠
激光3D掃描
通常，應用時對線的長度和寬度有特定的要求。因此，對于原型實驗，我們建議采用基于目錄的光機械部分的線形模塊的定制解決方案；而出于工業目的，我們建議采用定制的光機械解決方案。
準直線形均質器也可以與光纖接口結合使用。
光束整形器是衍射光學元件（DOE），用于將入射的單模或多模激光束轉換為在特定工作平面內任意形狀且具有任何強度分布的輸出光。它們在無像差鏡片的無限遠或焦距處提供了自定義強度分布和自定義形狀。
| 型號 | 波長[nm] | 聚焦發散角[mrad] | 光束直徑[mm] | 像形狀 | 描述 |
| GD-241-I-Y-A | 1064 | 0.3 | >3 | 高斯分布 | 高斯分布 |
| GD-242-I-Y-A | 1064 | 0.5 | >3 | 高斯分布 | 高斯分布 |
| GD-243-I-Y-A | 1064 | 1 | >3 | 高斯分布 | 高斯分布 |
| GD-244-I-Y-A | 1064 | 0.2 | >3 | 高斯分布 | 高斯分布 |
| HM-329-I-Y-A | 1064 | 8.97 | >5 | Quadrupole | for M2>40 |
| HM-363-I-Y-A | 1064 | 3.32x3.32 | >2.5 | 框形 | for M2>80 |
| ML-001-I-Y-A | 1064 | 81.59x81.59 | >4 | 多行 | 15 Lines |
| ML-002-I-Y-A | 1064 | 69.25x45.52 | >1 | 多行 | 27 Lines |
| ML-003-I-Y-A | 1064 | 50.65x50.65 | >1 | 多行 | 81 Lines |
| ML-004-I-Y-A | 1064 | 37.75x24.60 | >1 | 多行 | 9 Lines |
| ML-005-I-Y-A | 1064 | 50.38x12.46 | >1 | 多行 | 81 Lines |
| ML-006-I-Y-A | 1064 | 51.73x50.38 | >1 | 多行 | 41 Lines |
| ST-227-I-Y-A | 1064 | 0.11 | 4 | 框形 | |
| ST-228-I-Y-A | 1064 | 1.38 | 4 | 框形 | |
| ST-332-I-Y-A | 1064 | 1.87 | 5 | C形 | |
| ST-333-I-Y-A | 1064 | 1.88 | 5 | C形 | |
| TH-225-I-Y-A | 1064 | 1.36 | 1.2 | Dollar | |
| TH-236-I-Y-A | 1064 | 0.41 | 6 | 網格 | 10x10 cells |
| TH-237-I-Y-A | 1064 | 0.41 | 6 | 多行 | 11 Lines |
*波長1064nm
勻束器（擴散器）能靈活地將任何準直激光精確地轉變成任意形狀的均勻光束，非常適用于需要不同形狀且具有隨機強度剖面的應用領域。勻束器的輸出依賴于輸入光斑的特性，相對于單模光束，多模光束具有較低的相干性，這使得輸出的斑點更少，從而形成更加均勻的光強輸出。
勻束器（擴散器）的典型應用包括：激光束點整形；激光材料加工，例如：燒蝕，脫軌，標記，劃線和焊接；醫療/美容激光治療；準分子激光器的光束整形和熱點減少。
主要應用
激光均勻化，激光光束勻化
激光材料加工: 激光打孔，激光鉆孔，激光焊接，激光切割，激光劃片，激光燒蝕，激光熔融，激光快速成型，3D打印
生物醫療激光，激光美容，激光整容/整形
準分子激光器光束整形
熱點還原/衰減
| 型號 | 波長[nm] | 像形狀 | 聚焦發散角[mrad] | 圖片尺寸[mm] |
| ED-201-I-Y-A | 1064 | 橢圓形 | 1.23x0.79 | 2.15x1.38 |
| ED-202-I-Y-A | 1064 | 橢圓形 | 1.23x0.79 | 2.15x1.38 |
| ED-203-I-Y-A | 1064 | 橢圓形 | 1.23x0.79 | 2.15x1.38 |
| ED-204-I-Y-A | 1064 | 橢圓形 | 1.71x0.84 | 2.98x1.47 |
| ED-205-I-Y-A | 1064 | 橢圓形 | 2.76x1.87 | 4.82x3.26 |
| ED-206-I-Y-A | 1064 | 橢圓形 | 3.80x2.92 | 6.63x5.10 |
| ED-207-I-Y-A | 1064 | 橢圓形 | 1.71x0.84 | 2.98x1.47 |
| GD-241-I-Y-A | 1064 | 高斯分布 | 0.3 | 0.52 |
| GD-242-I-Y-A | 1064 | 高斯分布 | 0.5 | 0.87 |
| HD-200-I-Y-A | 1064 | 六角形 | 2.15 | 3.75 |
| HH-233-I-Y-A | 1064 | 方形 | 20.00x20.00 | 35.27x35.27 |
| HH-308-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HH-309-I-Y-A | 1064 | 方形 | 20.00x20.00 | 35.27x35.27 |
| HH-311-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HH-314-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HH-315-I-Y-A | 1064 | 長方形 | 5.78x1.44 | 10.10x2.51 |
| HH-317-I-Y-A | 1064 | 長方形 | 2.06x7.55 | 3.60x13.20 |
| HH-318-I-Y-A | 1064 | 方形 | 20.50x20.50 | 36.17x36.17 |
| HH-319-I-Y-A | 1064 | 長方形 | 30.50x16.40 | 54.53x28.82 |
| HH-320-I-Y-A | 1064 | 方形 | 10.00x10.00 | 17.50x17.50 |
| HH-321-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HH-326-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HH-329-I-Y-A | 1064 | 方形 | 5.50x5.50 | 9.61x9.61 |
| HH-330-I-Y-A | 1064 | 方形 | 0.70x0.70 | 1.22x1.22 |
| HM-208-I-Y-A | 1064 | 方形 | 2.75x2.75 | 4.80x4.80 |
| HM-212-I-Y-A | 1064 | 方形 | 0.50x0.50 | 0.87x0.87 |
| HM-213-I-Y-A | 1064 | 方形 | 1.00x1.00 | 1.75x1.75 |
| HM-260-I-Y-A | 1064 | 線形 | 2 | 3.49 |
| HM-262-I-Y-A | 1064 | 線形 | 0.5 | 0.87 |
| HM-263-I-Y-A | 1064 | 線形 | 0.5 | 0.87 |
| HM-264-I-Y-A | 1064 | 方形 | 0.60x0.60 | 1.05x1.05 |
| HM-267-I-Y-A | 1064 | 線形 | 8 | 13.99 |
| HM-271-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HM-272-I-Y-A | 1064 | 方形 | 0.55x0.55 | 0.96x0.96 |
| HM-273-I-Y-A | 1064 | 方形 | 10.00x10.00 | 17.50x17.50 |
| HM-274-I-Y-A | 1064 | 方形 | 20.00x20.00 | 35.27x35.27 |
| HM-276-I-Y-A | 1064 | 方形 | 1.00x1.00 | 1.75x1.75 |
| HM-281-I-Y-A | 1064 | 線形 | 2 | 3.49 |
| HM-283-I-Y-A | 1064 | 方形 | 0.50x0.50 | 0.87x0.87 |
| HM-284-I-Y-A | 1064 | 方形 | 2.00x2.00 | 3.49x3.49 |
| HM-285-I-Y-A | 1064 | 長方形 | 0.36x0.66 | 0.63x1.15 |
| HM-286-I-Y-A | 1064 | 線形 | 22.9 | 40.51 |
| HM-288-I-Y-A | 1064 | 方形 | 0.54x0.54 | 0.94x0.94 |
| HM-289-I-Y-A | 1064 | 線形 | 1 | 1.75 |
| HM-290-I-Y-A | 1064 | 方形 | 4.00x4.00 | 6.98x6.98 |
| HM-291-I-Y-A | 1064 | 線形 | 4 | 6.98 |
| HM-303-I-Y-A | 1064 | 長方形 | 3.60x14.40 | 6.29x25.27 |
| HM-307-I-Y-A | 1064 | 方形 | 0.50x0.50 | 0.87x0.87 |
| HM-308-I-Y-A | 1064 | 方形 | 1.35x1.35 | 2.36x2.36 |
| HM-309-I-Y-A | 1064 | 方形 | 13.48x13.48 | 23.64x23.64 |
| HM-310-I-Y-A | 1064 | 方形 | 29.98x29.98 | 53.55x53.55 |
| HM-312-I-Y-A | 1064 | 線形 | 10 | 17.5 |
| HM-313-I-Y-A | 1064 | 線形 | 15 | 26.33 |
| HM-314-I-Y-A | 1064 | 線形 | 20 | 35.27 |
| HM-315-I-Y-A | 1064 | 線形 | 25 | 44.34 |
| HM-316-I-Y-A | 1064 | 線形 | 30 | 53.59 |
| HM-317-I-Y-A | 1064 | 線形 | 35 | 63.06 |
| HM-318-I-Y-A | 1064 | 線形 | 40 | 72.79 |
| HM-319-I-Y-A | 1064 | 線形 | 45 | 82.84 |
| HM-320-I-Y-A | 1064 | 長方形 | 5.78x1.44 | 10.10x2.51 |
| HM-321-I-Y-A | 1064 | 線形 | 5 | 8.73 |
| HM-322-I-Y-A | 1064 | 長方形 | 2.06x7.55 | 3.60x13.20 |
| HM-323-I-Y-A | 1064 | 方形 | 0.3 | 0.52 |
| HM-324-I-Y-A | 1064 | 方形 | 3.38x3.38 | 5.90x5.90 |
| HM-325-I-Y-A | 1064 | 方形 | 10.10x10.10 | 17.67x17.67 |
| HM-327-I-Y-A | 1064 | 線形 | 3 | 5.24 |
| HM-328-I-Y-A | 1064 | 方形 | 5.00x5.00 | 8.73x8.73 |
| HM-336-I-Y-A | 1064 | 線形 | 8 | 13.99 |
| HM-337-I-Y-A | 1064 | 線形 | 20.1 | 35.45 |
| HM-338-I-Y-A | 1064 | 線形 | 30 | 53.59 |
| HM-340-I-Y-A | 1064 | 方形 | 2.50x2.50 | 4.36x4.36 |
| HM-346-I-Y-A | 1064 | 線形 | 5 | 8.73 |
| HM-347-I-Y-A | 1064 | 方形 | 1.00x1.00 | 1.75x1.75 |
| HM-348-I-Y-A | 1064 | 線形 | 15 | 26.33 |
| HM-349-I-Y-A | 1064 | 長方形 | 3.60x14.40 | 6.29x25.27 |
| HM-350-I-Y-A | 1064 | 長方形 | 6.40x1.05 | 11.18x1.83 |
| HM-352-I-Y-A | 1064 | 線形 | 3 | 5.24 |
| HM-353-I-Y-A | 1064 | 線形 | 15 | 26.33 |
| HM-354-I-Y-A | 1064 | 長方形 | 3.60x14.40 | 6.29x25.27 |
| HM-356-I-Y-A | 1064 | 長方形 | 3.60x14.40 | 6.29x25.27 |
| HM-357-I-Y-A | 1064 | 長方形 | 9.40x7.40 | 16.44x12.93 |
| HM-358-I-Y-A | 1064 | 長方形 | 0.91x1.82 | 1.59x3.18 |
| HM-359-I-Y-A | 1064 | 方形 | 0.68x0.68 | 1.19x1.19 |
| HM-361-I-Y-A | 1064 | 方形 | 0.26x0.26 | 0.45x0.45 |
| HM-367-I-Y-A | 1064 | 方形 | 10.10x10.10 | 17.67x17.67 |
| HM-369-I-Y-A | 1064 | 長方形 | 5.78x1.44 | 10.10x2.51 |
| HM-370-I-Y-A | 1064 | 框形 (Rect) | 6.04x4.35 | 10.55x7.60 |
| HM-373-I-Y-A | 1064 | 線形 | 35 | 63.06 |
| HM-378-I-Y-A | 1064 | 線形 | 0.25 | 0.44 |
| HM-379-I-Y-A | 1064 | 線形 | 0.5 | 0.87 |
| HM-380-I-Y-A | 1064 | 線形 | 0.75 | 1.31 |
| HM-381-I-Y-A | 1064 | 線形 | 1 | 1.75 |
| RD-202-I-Y-A | 1064 | 圓形 | 0.75 | 1.31 |
| RD-203-I-Y-A | 1064 | 圓形 | 0.5 | 0.87 |
| RD-204-I-Y-A | 1064 | 圓形 | 2 | 3.49 |
| RD-206-I-Y-A | 1064 | 圓形 | 2 | 3.49 |
| RD-208-I-Y-A | 1064 | 圓形 | 16 | 28.11 |
| RD-213-I-Y-A | 1064 | 圓形 | 0.5 | 0.87 |
| RD-215-I-Y-A | 1064 | 圓形 | 4 | 6.98 |
| RD-216-I-Y-A | 1064 | 圓形 | 1.6 | 2.79 |
| RD-220-I-Y-A | 1064 | 圓形 | 0.33 | 0.58 |
| RD-221-I-Y-A | 1064 | 圓形 | 0.16 | 0.28 |
| RD-222-I-Y-A | 1064 | 圓形 | 0.16 | 0.28 |
| RD-226-I-Y-A | 1064 | 圓形 | 27.4 | 48.75 |
| RD-227-I-Y-A | 1064 | 圓形 | 1 | 1.75 |
| RD-228-I-Y-A | 1064 | 圓形 | 0.5 | 0.87 |
| RD-231-I-Y-A | 1064 | 圓形 | 1 | 1.75 |
| RD-232-I-Y-A | 1064 | 圓形 | 2 | 3.49 |
| RD-237-I-Y-A | 1064 | 圓形 | 4 | 6.98 |
| RD-238-I-Y-A | 1064 | 圓形 | 11.9 | 20.84 |
| RD-239-I-Y-A | 1064 | 圓形 | 13.86 | 24.31 |
| RD-245-I-Y-A | 1064 | 圓形 | 0.26 | 0.45 |
| RD-246-I-Y-A | 1064 | 圓形 | 3 | 5.24 |
| RD-247-I-Y-A | 1064 | 圓形 | 0.5 | 0.87 |
| RD-252-I-Y-A | 1064 | 圓形 | 3.44 | 6.01 |
| RD-253-I-Y-A | 1064 | 圓形 | 5.27 | 9.2 |
| RD-254-I-Y-A | 1064 | 圓形 | 1 | 1.75 |
| RD-255-I-Y-A | 1064 | 圓形 | 1 | 1.75 |
| RD-261-I-Y-A | 1064 | 圓形 | 0.41 | 0.72 |
| RD-269-I-Y-A | 1064 | 圓形 | 0.19 | 0.33 |
| RD-270-I-Y-A | 1064 | 圓形 | 0.099 | 0.17 |
| RD-278-I-Y-A | 1064 | 圓形 | 5.64 | 9.85 |
| RD-279-I-Y-A | 1064 | 圓形 | 0.027 | 0.047 |
| RD-280-I-Y-A | 1064 | 圓形 | 0.19 | 0.33 |
| RD-283-I-Y-A | 1064 | 圓形 | 6.87 | 12 |
| RD-284-I-Y-A | 1064 | 圓形 | 2 | 3.49 |
| RD-285-I-Y-A | 1064 | 圓形 | 0.5 | 0.87 |
| RD-287-I-Y-A | 1064 | 圓形 | 0.67 | 1.17 |
| RD-293-I-Y-A | 1064 | 圓形 | 1 | 1.75 |
| RD-294-I-Y-A | 1064 | 圓形 | 0.5 | 0.87 |
| RH-306-I-Y-A | 1064 | 圓形 | 2 | 3.49 |
| RH-308-I-Y-A | 1064 | 圓形 | 16 | 28.11 |
| RH-315-I-Y-A | 1064 | 圓形 | 4 | 6.98 |
| RH-317-I-Y-A | 1064 | 圓形 | 2 | 3.49 |
| RH-318-I-Y-A | 1064 | 圓形 | 2 | 3.49 |
| RH-320-I-Y-A | 1064 | 圓形 | 4 | 6.98 |
| RH-321-I-Y-A | 1064 | 圓形 | 27.4 | 48.75 |
| RH-324-I-Y-A | 1064 | 圓形 | 4 | 6.98 |
| RH-326-I-Y-A | 1064 | 圓形 | 11.9 | 20.84 |
| RH-328-I-Y-A | 1064 | 圓形 | 11.9 | 20.84 |
*波長1064nm，焦距100mm

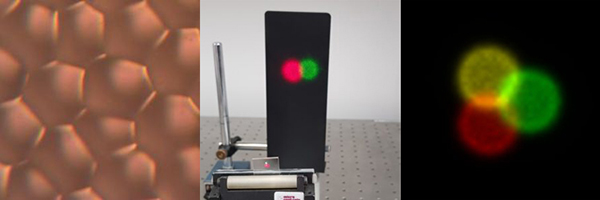

寬帶擴散器是特殊的平頂光束整形微折射擴散器，專用于寬帶大功率激光的應用。這些系統包括在同一光路（RGB模塊）中使用多個激光器，以及在相同寬帶光譜范圍運行的可調諧激光器和倍頻激光器。其典型的應用場景為醫學美容領域，用于不同治療程序的個別波長，寬帶光譜源的顯微應用，激光投影（影院），以及一些較特殊的科學應用。
寬帶擴散器元件可用于與衍射擴散器元件相同的光路結構中，還具有以下優勢：
從遠紅外到深紫外的寬波長光譜性能相同。
高效率
無零階
寬帶擴散器用于將光束整形為圓形，矩形或線形的平頂形狀，并且可在從深紫外到遠紅外波段提供非零階且相同的高效光學輸出。
| 型號 | 形狀 | 擴散（度） | 尺寸圖 | 中央厚度 | 材料 |
| BD-001 | 圓形 | 5 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-002 | 圓形 | 10 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-003 | 圓形 | 20 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-004 | 方形 | 5X5 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-005 | 方形 | 10X10 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-006 | 方形 | 15X15 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-007 | 線形 | 5 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-008 | 線形 | 10 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-009 | 線形 | 20 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BD-011 | 圓形 | 13.2 | 15X15mm | 1.524mm | 紫外熔融石英 |
| BP-001 | 圓形 | 14.8 | 10X10mm | 0.5mm | 玻璃上的聚合物 |
| BP-002 | 圓形 | 20 | 15X15mm | 1.524mm | 玻璃上的聚合物 |
可根據要求提供最大20度的擴散角。
可以使用完全與SMT焊接兼容的UV級熔融石英或高階玻璃級聚合物生產。
衍射軸錐將激光束轉化成環狀光斑（強度遵從貝塞爾分布）。環的寬度等于（輸入激光束）衍射極限光斑尺寸。衍射軸錐還將點光源成像為沿同一光軸的線光斑，并且增加了焦深（DOF）。每個衍射軸錐均由其環傳播角定義。除了標準產品，我們也提供定制傳播角對應產品。
主要應用
原子陷阱
線性加速器中產生等離子體
眼外科治療和手術，角膜手術
軸棱鏡振蕩器
激光打孔，激光鉆孔
太陽能集中器
光學相干斷層成像術
望遠鏡
| 型號 | 波長[nm] | 環發散角 [deg] | 圓環直徑[mm]* |
| DA-002-I-Y-A | 1064 | 30.85 | 55.19 |
| DA-003-I-Y-A | 1064 | 0.3 | 0.53 |
| DA-004-I-Y-A | 1064 | 8.14 | 14.22 |
| DA-005-I-Y-A | 1064 | 0.12 | 0.21 |
| DA-006-I-Y-A | 1064 | 0.24 | 0.43 |
| DA-007-I-Y-A | 1064 | 0.12 | 0.21 |
| DA-008-I-Y-A | 1064 | 0.49 | 0.85 |
| DA-009-I-Y-A | 1064 | 0.98 | 1.7 |
| DA-010-I-Y-A | 1064 | 0.081 | 0.14 |
| DA-011-I-Y-A | 1064 | 0.061 | 0.11 |
| DA-012-I-Y-A | 1064 | 2 | 3.49 |
| DA-014-I-Y-A | 1064 | 0.19 | 0.33 |
| DA-015-I-Y-A | 1064 | 0.38 | 0.66 |
| DA-016-I-Y-A | 1064 | 0.76 | 1.33 |
| DA-017-I-Y-A | 1064 | 1.52 | 2.65 |
| DA-018-I-Y-A | 1064 | 1.72 | 3 |
| DA-019-I-Y-A | 1064 | 2.29 | 4 |
| DA-020-I-Y-A | 1064 | 0.057 | 0.1 |
| DA-021-I-Y-A | 1064 | 0.086 | 0.15 |
| DA-022-I-Y-A | 1064 | 30.85 | 55.19 |
| DA-023-I-Y-A | 1064 | 0.24 | 0.43 |
| DA-024-I-Y-A | 1064 | 0.17 | 0.3 |
| DA-025-I-Y-A | 1064 | 0.35 | 0.61 |
| DA-026-I-Y-A | 1064 | 0.17 | 0.3 |
| DA-027-I-Y-A | 1064 | 0.35 | 0.61 |
| DA-028-I-Y-A | 1064 | 0.7 | 1.22 |
| DA-029-I-Y-A | 1064 | 1.39 | 2.43 |
| DA-030-I-Y-A | 1064 | 1.8 | 3.14 |
| DA-031-I-Y-A | 1064 | 1.8 | 3.14 |
| DA-032-I-Y-A | 1064 | 3.6 | 6.28 |
| DA-033-I-Y-A | 1064 | 7.2 | 12.59 |
| DA-034-I-Y-A | 1064 | 1.35 | 2.36 |
| DA-035-I-Y-A | 1064 | 4.28 | 7.48 |
| DA-037-I-Y-A | 1064 | 0.63 | 1.09 |
| DA-038-I-Y-A | 1064 | 1.39 | 2.42 |
| DA-039-I-Y-A | 1064 | 1.02 | 1.77 |
| DA-040-I-Y-A | 1064 | 1.51 | 2.63 |
| DA-043-I-Y-A | 1064 | 0.1 | 0.18 |
| DA-045-I-Y-A | 1064 | 0.19 | 0.33 |
| DA-047-I-Y-A | 1064 | 2.06 | 3.6 |
| DA-048-I-Y-A | 1064 | 0.19 | 0.33 |
| DA-049-I-Y-A | 1064 | 0.24 | 0.43 |
| DA-050-I-Y-A | 1064 | 2.7 | 4.71 |
| DA-051-I-Y-A | 1064 | 2.7 | 4.72 |
| DA-052-I-Y-A | 1064 | 0.15 | 0.26 |
| DA-053-I-Y-A | 1064 | 4.65 | 8.12 |
| DA-054-I-Y-A | 1064 | 0.13 | 0.22 |
| DA-055-I-Y-A | 1064 | 1.35 | 2.36 |
*波長1064nm，焦距100mm
激光同心圓圖案將激光束轉換成多個圓環，同心圓的光學模式最適合某些3D映射應用，尤其是在圓柱幾何空間的應用。這些應用的一些示例包括煤氣管道內部的照明和成像，交通隧道地圖的繪制以及內窺鏡和結腸鏡診斷。
同心圓圖案由其全角和環數定義。除了其標準產品外，我們可定制設計和制造相關產品，其中圓環的數量，相鄰圓環之間的分隔角以及每個圓環的能量分布都可以自定義。
主要應用
激光3D打印，激光三維加工
機器視覺
| 型號 | 波長[nm] | 環數 | 全角(Deg) |
| MC-005-I-Y-A | 1064 | 2 | 3.66 |
| MC-006-I-Y-A | 1064 | 2 | 1.83 |
| MC-017-I-Y-A | 1064 | 12 | 7.79 |
| MC-018-I-Y-A | 1064 | 5 | 5 |
| MC-019-I-Y-A | 1064 | 20 | 37.81 |
| MC-020-I-Y-A | 1064 | 50 | 37.81 |
| MC-021-I-Y-A | 1064 | 100 | 37.81 |
| MC-022-I-Y-A | 1064 | 75 | 37.81 |
*波長1064nm
漩渦鏡(螺旋相位板)是一種由螺旋結構構成的特殊光學元件，可改變透射光束的相結構，將高斯入射激光束轉變成圓環光斑。
主要應用
天文學
光鑷子
光加密，激光通信加密
顯微鏡
激光光刻
| 型號 | 波長[nm] | 拓撲電荷 | 外圈尺寸[um] | 元素大小 | 綜合效率 |
| VL-204-I-Y-A | 1064 | 1 | 54.73 | 11 | ~ 92 |
| VL-206-I-Y-A | 1064 | 1 | 54.73 | 11 | ~ 95 |
| VL-208-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 92 |
| VL-209-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 95 |
| VL-214-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 95 |
| VL-215-I-Y-A | 1064 | 3 | 111.36 | 25.4 | ~ 95 |
| VL-216-I-Y-A | 1064 | 2 | 81.55 | 25.4 | ~ 95 |
| VL-217-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 90 |
| VL-218-I-Y-A | 1064 | 4 | 142.79 | 25.4 | ~ 92 |
| VL-219-I-Y-A | 1064 | 3 | 111.36 | 25.4 | ~ 95 |
| VL-220-I-Y-A | 1064 | 2 | 81.55 | 25.4 | ~ 95 |
| VL-221-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 37% *** |
| VL-222-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 37% *** |
| VL-224-I-Y-A | 1064 | 1 | 54.73 | 25.4 | ~ 37% *** |
| VL-225-I-Y-A | 1064 | 6 | 209.44 | 25.4 | ~ 92 |
| VL-226-I-Y-A | 1064 | 3 | 111.36 | 11 | ~ 95 |
| VL-227-I-Y-A | 1064 | 3 | 111.36 | 11 | ~ 92 |
| VL-228-I-Y-A | 1064 | 6 | 209.44 | 11 | ~ 92 |
| VL-229-I-Y-A | 1064 | 2 | 81.55 | 11 | ~ 92 |
| VL-230-I-Y-A | 1064 | 6 | 209.44 | 25.4 | ~ 95 |
| VL-231-I-Y-A | 1064 | 4 | 142.79 | 25.4 | ~ 95 |
| VL-232-I-Y-A | 1064 | 6 | 209.44 | 11 | ~ 95 |
| VL-233-I-Y-A | 1064 | 12 | 411.57 | 11 | ~ 95 |
| VL-234-I-Y-A | 1064 | 2 | 81.55 | 11 | ~ 95 |
| VL-235-I-Y-A | 1064 | 4 | 142.79 | 11 | ~ 95 |
| VL-236-I-Y-A | 1064 | 12 | 411.57 | 25.4 | ~ 95 |
| VL-237-I-Y-A | 1064 | 5 | 175.3 | 11 | ~ 92 |
| VL-238-I-Y-A | 1064 | 5 | 175.3 | 11 | ~ 95 |
| VL-239-I-Y-A | 1064 | 12 | 411.57 | 25.4 | ~ 92 |
| VL-240-I-Y-A | 1064 | 12 | 411.57 | 11 | ~ 92 |
| VL-241-I-Y-A | 1064 | 8 | 276.09 | 25.4 | ~ 92 |
| VL-242-I-Y-A | 1064 | 8 | 276.09 | 11 | ~ 92 |
| VL-243-I-Y-A | 1064 | 4 | 142.79 | 11 | ~ 92 |
| VL-244-I-Y-A | 1064 | 2 | 81.55 | 50.8 | ~ 92 |
| VL-245-I-Y-A | 1064 | 8 | 276.09 | 25.4 | ~ 95 |
| VL-246-I-Y-A | 1064 | 1 | 54.73 | 50.8 | ~ 95 |
| VL-247-I-Y-A | 1064 | 1 | 54.73 | 50.8 | ~ 95 |
| VL-248-I-Y-A | 1064 | 2 | 81.55 | 50.8 | ~ 95 |
| VL-249-I-Y-A | 1064 | 1 | 54.73 | 150 | ~ 95 |
| VL-250-I-Y-A | 1064 | 32 | 0 | 25.4 | ~ 95 |
| VL-251-I-Y-A | 1064 | 64 | 0 | 25.4 | ~ 92 |
| VL-253-I-Y-A | 1064 | 1,2,3,4 | 54.73 | 38.1 | ~ 95 |
*波長1064nm，焦距100mm，光束直徑5mm；
*拓撲電荷數由長度單位來表征，指的是衍射面波前在一定距離內轉變360°的數量。拓撲電荷越大，波前角動量轉變越快，圓環光強分布尺寸就越大。
光束分束器(點陣分束器)是最基本的衍射光學元件之一，它的作用是把單個入射光分幾束或多束，且每束光都具有原始光束的特性（除了其功率和傳播角度變化，不改變初始光束的直徑、發散角和波前分布）。
分束器的輸出可以是一維排布，也可以是二維排布，也可以實現線光斑陣列，排布完全可以由用戶定制，這些通過設計分束器表面的衍射圖案來實現的。同時，輸出光束的數量、光束間的夾角、直線的長度和數量都可以任意定制。光束的個數更是不受限制，可以為2束、3束，也可以為幾百甚至上萬束。
我們提供大量的分束器標準品供客戶選擇，包括一維光束陣列（1×N）或二維光束的矩陣（M×N）。僅1064nm一個波長就有約100種標準型號，其中一維激光分束器的規格包括但不限于一分二、一分四、一分六、一分一百，二維光束分束器的規格包括2×2, 3×3, 7×7，100×100, 128×64等等，最高可達百萬束。
激光分束器可應用于許多領域。在激光打標和劃片領域，光束的數量的多少直接決定激光加工效率，例如兩束激光的加工效率就比單束激光提高一倍。這兩束激光可以是緊密相鄰的或者有一定夾角的，兩束光的光斑距離可以為1~2mm，也可以為幾十甚至大于100mm，完全由用戶根據激光加工的實際要求來確定。國外的公司已經有類似成熟的方案，具有非常好的穩定性和加工效率。
特點
對入射激光無要求，可以單?；蚨嗄＜す?。
分束器材質為一般玻璃，石英
高功率閾值，準確的角度分離，分束后能量和波前一致性好，光束之間的能量差異<1%
對X-Y-Z位移不敏感,自定義分離角度和形狀，安裝方便，對準直和中心軸位置不敏感
覆蓋紫外到紅外的所有激光波段，193nm to 10.6um，可選Ar / Ar膜層
典型應用
醫療/美容治療, 激光美容，激光整形，激光去斑、激光顯示，激光照明、光纖光學
激光劃片（太陽能電池），玻璃切割（LCD顯示器切割）
激光打標、激光打孔，激光顯示和照明
激光分束器的定制
可以定制出射光的排布和形狀：只需要提供激光波長，光斑大小，工作距離以及各光束的發散角等參數。就能夠定制不同排列，不同形狀的分束器。
還可以定制能量的不均勻分布：基于強大的開發設計能力，針對科研級的定制需求，還可以為客戶定制能量分布不均勻的激光分光片，比如某些特定的級次激光能量為50W，而另一些特定級次的激光能量為10W，而這些級次之間的能量均勻和一致性又控制得非常好。
安裝使用
激光分束器可以獨立使用，也可以配合聚焦鏡使用（聚焦鏡放置在分束元件之后）。通常，客戶都會配合聚焦透鏡進行試用，因此裝配之前客戶需要先確定焦距，因為光束之間的夾角是固定不變的，這樣就可以計算各光束之間的距離。
由于衍射光學原理的限制，雙光束分束元件的效率一般可達到80%，對于多光束（至少為3）的分束元件，利用二元多階結構，效率可以從85%到95%，且其多余的能量以雜散光的形式損耗。為了得到更好的分束效果，需要客戶提供初始的光斑大小，光斑大小需要至少為刻蝕周期大小的3-5倍，5倍以上效果最佳。
一維激光分束器的作用是使一束激光在某一平面上分成多束不同方向的激光，不同光束之間的夾角相等。
| 型號 | 波長[nm] | 光束數量 | 分離角[°] | 發散角[°] |
| DS-001-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-002-I-Y-A | 1064 | 2 | 0.27 | 0.27 |
| DS-006-I-Y-A | 1064 | 2 | 2.54 | 2.54 |
| DS-025-I-Y-A | 1064 | 2 | 0.15 | 0.15 |
| DS-026-I-Y-A | 1064 | 2 | 0.099 | 0.099 |
| DS-029-I-Y-A | 1064 | 2 | 0.099 | 0.099 |
| DS-033-I-Y-A | 1064 | 2 | 10.17 | 10.17 |
| DS-034-I-Y-A | 1064 | 2 | 0.038 | 0.038 |
| DS-180-I-Y-A | 1064 | 2 | 0.032 | 0.032 |
| DS-181-I-Y-A | 1064 | 2 | 0.032 | 0.032 |
| DS-182-I-Y-A | 1064 | 2 | 0.076 | 0.076 |
| DS-183-I-Y-A | 1064 | 2 | 0.076 | 0.076 |
| DS-184-I-Y-A | 1064 | 2 | 0.094 | 0.094 |
| DS-185-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-186-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-187-I-Y-A | 1064 | 2 | 0.18 | 0.18 |
| DS-188-I-Y-A | 1064 | 2 | 0.18 | 0.18 |
| DS-189-I-Y-A | 1064 | 2 | 0.5 | 0.5 |
| DS-190-I-Y-A | 1064 | 2 | 0.92 | 0.92 |
| DS-191-I-Y-A | 1064 | 2 | 0.92 | 0.92 |
| DS-192-I-Y-A | 1064 | 2 | 0.96 | 0.96 |
| DS-193-I-Y-A | 1064 | 2 | 0.96 | 0.96 |
| DS-194-I-Y-A | 1064 | 2 | 1.05 | 1.05 |
| DS-195-I-Y-A | 1064 | 2 | 1.05 | 1.05 |
| DS-196-I-Y-A | 1064 | 2 | 4.13 | 4.13 |
| DS-197-I-Y-A | 1064 | 2 | 5.08 | 5.08 |
| DS-198-I-Y-A | 1064 | 2 | 7.63 | 7.63 |
| DS-199-I-Y-A | 1064 | 2 | 8.72 | 8.72 |
| DS-207-I-Y-A | 1064 | 2 | 0.15 | 0.15 |
| DS-208-I-Y-A | 1064 | 2 | 0.27 | 0.27 |
| DS-209-I-Y-A | 1064 | 2 | 0.15 | 0.15 |
| DS-210-I-Y-A | 1064 | 2 | 0.29 | 0.29 |
| DS-212-I-Y-A | 1064 | 2 | 0.25 | 0.25 |
| DS-213-I-Y-A | 1064 | 2 | 0.038 | 0.038 |
| DS-215-I-Y-A | 1064 | 2 | 3.39 | 3.39 |
| DS-216-I-Y-A | 1064 | 2 | 1.52 | 1.52 |
| DS-217-I-Y-A | 1064 | 2 | 0.27 | 0.27 |
| DS-222-I-Y-A | 1064 | 2 | 2.18 | 2.18 |
| DS-223-I-Y-A | 1064 | 2 | 1.35 | 1.35 |
| DS-224-I-Y-A | 1064 | 2 | 0.12 | 0.12 |
| DS-225-I-Y-A | 1064 | 2 | 3.67 | 3.67 |
| DS-226-I-Y-A | 1064 | 2 | 3.39 | 3.39 |
| DS-227-I-Y-A | 1064 | 2 | 3.13 | 3.13 |
| DS-228-I-Y-A | 1064 | 2 | 2.9 | 2.9 |
| DS-229-I-Y-A | 1064 | 2 | 2.71 | 2.71 |
| DS-230-I-Y-A | 1064 | 2 | 2.44 | 2.44 |
| DS-233-I-Y-A | 1064 | 2 | 0.68 | 0.68 |
| DS-234-I-Y-A | 1064 | 2 | 5.42 | 5.42 |
| DS-235-I-Y-A | 1064 | 2 | 1.79 | 1.79 |
| DS-237-I-Y-A | 1064 | 2 | 18.41 | 18.41 |
| DS-238-I-Y-A | 1064 | 2 | 1.42 | 1.42 |
| DS-239-I-Y-A | 1064 | 2 | 2 | 2 |
| DS-241-I-Y-A | 1064 | 2 | 0.41 | 0.41 |
| DS-242-I-Y-A | 1064 | 2 | 0.11 | 0.11 |
| DS-243-I-Y-A | 1064 | 2 | 0.084 | 0.084 |
| DS-244-I-Y-A | 1064 | 2 | 0.35 | 0.35 |
| DS-248-I-Y-A | 1064 | 2 | 3.59 | 3.59 |
| DS-249-I-Y-A | 1064 | 2 | 3.21 | 3.21 |
| DS-250-I-Y-A | 1064 | 2 | 3.05 | 3.05 |
| DS-251-I-Y-A | 1064 | 2 | 2.71 | 2.71 |
| DS-252-I-Y-A | 1064 | 2 | 2.54 | 2.54 |
| DS-255-I-Y-A | 1064 | 2 | 0.064 | 0.064 |
| DS-256-I-Y-A | 1064 | 2 | 0.45 | 0.45 |
| DS-257-I-Y-A | 1064 | 2 | 0.23 | 0.23 |
| DS-258-I-Y-A | 1064 | 2 | 0.046 | 0.046 |
| DS-259-I-Y-A | 1064 | 2 | 0.046 | 0.046 |
| DS-260-I-Y-A | 1064 | 2 | 0.052 | 0.052 |
| DS-261-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-265-I-Y-A | 1064 | 2 | 0.36 | 0.36 |
| DS-266-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-267-I-Y-A | 1064 | 2 | 1.15 | 1.15 |
| DS-268-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-269-I-Y-A | 1064 | 2 | 0.14 | 0.14 |
| DS-270-I-Y-A | 1064 | 2 | 0.54 | 0.54 |
| DS-271-I-Y-A | 1064 | 2 | 0.68 | 0.68 |
| DS-272-I-Y-A | 1064 | 2 | 18.41 | 18.41 |
| DS-273-I-Y-A | 1064 | 2 | 0.32 | 0.32 |
| DS-274-I-Y-A | 1064 | 2 | 14.38 | 14.38 |
| DS-276-I-Y-A | 1064 | 2 | 0.45 | 0.45 |
| DS-277-I-Y-A | 1064 | 2 | 4.1 | 4.1 |
| DS-278-I-Y-A | 1064 | 2 | 5.91 | 5.91 |
| DS-281-I-Y-A | 1064 | 2 | 14.38 | 14.38 |
| DS-283-I-Y-A | 1064 | 2 | 2.54 | 2.54 |
| DS-285-I-Y-A | 1064 | 2 | 1.63 | 1.63 |
| DS-286-I-Y-A | 1064 | 2 | 6.86 | 6.86 |
| DS-287-I-Y-A | 1064 | 2 | 11.23 | 11.23 |
| DS-288-I-Y-A | 1064 | 2 | 1.19 | 1.19 |
| DS-289-I-Y-A | 1064 | 2 | 17.49 | 17.49 |
| DS-304-I-Y-A | 1064 | 2 | 7.31 | 7.31 |
| MS-021-I-Y-X | 1064 | 15 | 0.044 | 0.62 |
| MS-022-I-Y-X | 1064 | 15 | 0.028 | 0.4 |
| MS-107-I-Y-X | 1064 | 7 | 0.29 | 1.72 |
| MS-214-I-Y-A | 1064 | 6 | 0.57 | 2.86 |
| MS-226-I-Y-X | 1064 | 5 | 0.5 | 2 |
| MS-233-I-Y-X | 1064 | 7 | 0.7 | 4.19 |
| MS-243-I-Y-A | 1064 | 8 | 1.48 | 10.39 |
| MS-244-I-Y-A | 1064 | 10 | 0.76 | 6.85 |
| MS-245-I-Y-A | 1064 | 10 | 0.57 | 5.14 |
| MS-255-I-Y-X | 1064 | 101 | 0.057 | 5.73 |
| MS-257-I-Y-A | 1064 | 51 | 0.057 | 2.87 |
| MS-263-I-Y-A | 1064 | 4 | 1.5 | 4.5 |
| MS-268-I-Y-X | 1064 | 19 | 0.15 | 2.7 |
| MS-269-I-Y-X | 1064 | 25 | 0.11 | 2.64 |
| MS-271-I-Y-A | 1064 | 7 | 0.7 | 4.21 |
| MS-272-I-Y-N | 1064 | 7 | 0.19 | 1.14 |
| MS-278-I-Y-X | 1064 | 7 | 0.95 | 5.67 |
| MS-279-I-Y-X | 1064 | 7 | 0.88 | 5.26 |
| MS-291-I-Y-N | 1064 | 9 | 0.11 | 0.91 |
| MS-298-I-Y-X | 1064 | 7 | 0.19 | 1.14 |
| MS-304-I-Y-A | 1064 | 8 | 0.045 | 0.32 |
| MS-307-I-Y-A | 1064 | 4 | 5.11 | 15.37 |
| MS-316-I-Y-A | 1064 | 11 | 1.2 | 12.03 |
| MS-320-I-Y-A | 1064 | 8 | 0.045 | 0.32 |
| MS-322-I-Y-A | 1064 | 4 | 3.4 | 10.21 |
| MS-323-I-Y-X | 1064 | 5 | 0.046 | 0.18 |
| MS-327-I-Y-L | 1064 | 11 | 1.52 | 15.29 |
| MS-331-I-Y-A | 1064 | 10 | 0.76 | 6.85 |
| MS-332-I-Y-A | 1064 | 4 | 1 | 3 |
| MS-333-I-Y-A | 1064 | 10 | 0.76 | 6.85 |
| MS-355-I-Y-A | 1064 | 4 | 1.33 | 4 |
| MS-357-I-Y-A | 1064 | 6 | 0.21 | 1.04 |
| MS-364-I-Y-A | 1064 | 4 | 0.053 | 0.16 |
| MS-385-I-Y-A | 1064 | 6 | 0.76 | 3.8 |
| MS-396-I-Y-X | 1064 | 9 | 0.03 | 0.24 |
| MS-398-I-Y-X | 1064 | 5 | 0.3 | 1.18 |
| MS-399-I-Y-A | 1064 | 4 | 0.14 | 0.43 |
| MS-400-I-Y-A | 1064 | 8 | 0.14 | 1 |
| MS-401-I-Y-A | 1064 | 16 | 0.14 | 2.15 |
| MS-408-I-Y-A | 1064 | 12 | 2.44 | 27.07 |
| MS-438-I-Y-N | 1064 | 9 | 0.11 | 0.91 |
| MS-439-I-Y-X | 1064 | 19 | 0.15 | 2.7 |
| MS-453-I-Y-X | 1064 | 9 | 1.05 | 8.42 |
| MS-454-I-Y-A | 1064 | 15 | 0.44 | 6.1 |
| MS-455-I-Y-A | 1064 | 19 | 0.38 | 6.86 |
| MS-456-I-Y-A | 1064 | 35 | 0.17 | 5.92 |
| MS-457-I-Y-A | 1064 | 51 | 0.17 | 8.72 |
| MS-463-I-Y-X | 1064 | 7 | 0.29 | 1.72 |
| MS-473-I-Y-A | 1064 | 6 | 2.43 | 12.19 |
| MS-474-I-Y-A | 1064 | 6 | 1.2 | 6 |
| MS-475-I-Y-A | 1064 | 6 | 0.4 | 2 |
| MS-499-I-Y-X | 1064 | 5 | 1 | 4.01 |
| MS-501-I-Y-A | 1064 | 6 | 2.59 | 12.96 |
| MS-502-I-Y-A | 1064 | 6 | 2.59 | 12.96 |
| MS-505-I-Y-X | 1064 | 85 | 0.25 | 21.04 |
| MS-506-I-Y-A | 1064 | 4 | 0.5 | 1.5 |
| MS-512-I-Y-X | 1064 | 33 | 0.036 | 1.14 |
| MS-513-I-Y-X | 1064 | 321 | 0.036 | 11.39 |
| MS-519-I-Y-X | 1064 | 7 | 0.14 | 0.86 |
| MS-530-I-Y-A | 1064 | 6 | 0.084 | 0.42 |
| MS-531-I-Y-X | 1064 | 5 | 0.11 | 0.42 |
| MS-535-I-Y-X | 1064 | 5 | 0.07 | 0.28 |
| MS-538-I-Y-A | 1064 | 6 | 0.096 | 0.48 |
| MS-539-I-Y-X | 1064 | 5 | 0.12 | 0.48 |
| MS-542-I-Y-A | 1064 | 131 | 0.062 | 8.07 |
| MS-545-I-Y-A | 1064 | 6 | 0.054 | 0.27 |
| MS-548-I-Y-X | 1064 | 7 | 0.14 | 0.86 |
| MS-549-I-Y-A | 1064 | 8 | 0.5 | 3.52 |
| MS-551-I-Y-A | 1064 | 10 | 0.3 | 2.73 |
| MS-554-I-Y-X | 1064 | 7 | 0.08 | 0.48 |
| MS-555-I-Y-X | 1064 | 5 | 0.54 | 2.18 |
| MS-556-I-Y-X | 1064 | 11 | 0.54 | 5.44 |
| MS-557-I-Y-X | 1064 | 7 | 0.047 | 0.28 |
| MS-560-I-Y-A | 1064 | 4 | 0.1 | 0.3 |
| MS-572-I-Y-X | 1064 | 5 | 0.42 | 1.69 |
| MS-575-I-Y-A | 1064 | 32 | 0.26 | 7.95 |
| MS-579-I-Y-A | 1064 | 6 | 0.064 | 0.32 |
| MS-580-I-Y-X | 1064 | 15 | 0.54 | 7.63 |
| MS-588-I-Y-A | 1064 | 4 | 0.29 | 0.88 |
| MS-589-I-Y-X | 1064 | 11 | 0.57 | 5.73 |
| MS-590-I-Y-X | 1064 | 11 | 0.23 | 2.29 |
| MS-592-I-Y-X | 1064 | 11 | 0.11 | 1.15 |
| MS-598-I-Y-A | 1064 | 4 | 0.11 | 0.32 |
| MS-605-I-Y-A | 1064 | 8 | 0.071 | 0.5 |
| MS-628-I-Y-A | 1064 | 8 | 5.17 | 36.78 |
| MS-629-I-Y-A | 1064 | 4 | 1 | 3 |
| MS-630-I-Y-A | 1064 | 4 | 0.14 | 0.43 |
| MS-631-I-Y-A | 1064 | 4 | 0.1 | 0.3 |
| MS-632-I-Y-A | 1064 | 4 | 3.4 | 10.21 |
| MS-635-I-Y-A | 1064 | 4 | 1.33 | 4 |
| MS-636-I-Y-A | 1064 | 8 | 1.33 | 9.32 |
| MS-647-I-Y-A | 1064 | 4 | 1.24 | 3.73 |
| MS-665-I-Y-A | 1064 | 8 | 0.071 | 0.5 |
| MS-666-I-Y-A | 1064 | 4 | 1.15 | 3.45 |
| MS-668-I-Y-A | 1064 | 10 | 0.58 | 5.22 |
| MS-669-I-Y-A | 1064 | 10 | 0.29 | 2.61 |
| MS-675-I-Y-A | 1064 | 9 | 0.1 | 0.8 |
| MS-676-I-Y-A | 1064 | 8 | 4.27 | 30.27 |
| MS-680-I-Y-A | 1064 | 4 | 0.23 | 0.68 |
| MS-681-I-Y-X | 1064 | 5 | 0.2 | 0.8 |
| MS-685-I-Y-A | 1064 | 16 | 0.57 | 8.55 |
| MS-686-I-Y-A | 1064 | 16 | 0.79 | 11.86 |
| MS-705-I-Y-X | 1064 | 33 | 0.22 | 7.2 |
| MS-707-I-Y-A | 1064 | 18 | 0.061 | 1.05 |
| MS-709-I-Y-A | 1064 | 18 | 0.062 | 1.05 |
| MS-710-I-Y-A | 1064 | 18 | 0.038 | 0.65 |
| MS-716-I-Y-X | 1064 | 7 | 1.52 | 9.14 |
| MS-718-I-Y-X | 1064 | 13 | 0.06 | 0.71 |
| MS-721-I-Y-X | 1064 | 9 | 0.1 | 0.82 |
| MS-731-I-Y-A | 1064 | 14 | 1.23 | 16 |
| MS-732-I-Y-A | 1064 | 4 | 0.28 | 0.85 |
| MS-734-I-Y-A | 1064 | 6 | 0.024 | 0.12 |
| MS-735-I-Y-X | 1064 | 17 | 0.087 | 1.39 |
| MS-736-I-Y-X | 1064 | 17 | 0.22 | 3.6 |
| MS-738-I-Y-A | 1064 | 8 | 0.096 | 0.67 |
| MS-739-I-Y-A | 1064 | 16 | 0.64 | 9.67 |
| MS-768-I-Y-X | 1064 | 7 | 0.017 | 0.1 |
| MS-770-I-Y-A | 1064 | 16 | 0.25 | 3.77 |
| MS-772-I-Y-A | 1064 | 4 | 0.23 | 0.68 |
| MS-777-I-Y-X | 1064 | 9 | 0.056 | 0.45 |
| MS-778-I-Y-X | 1064 | 33 | 0.11 | 3.64 |
| MS-786-I-Y-X | 1064 | 11 | 0.23 | 2.29 |
| TS-003-I-Y-A | 1064 | 3 | 0.068 | 0.14 |
| TS-004-I-Y-A | 1064 | 3 | 0.14 | 0.27 |
| TS-008-I-Y-A | 1064 | 3 | 1.27 | 2.54 |
| TS-015-I-Y-A | 1064 | 3 | 10.21 | 20.43 |
| TS-016-I-Y-A | 1064 | 3 | 0.032 | 0.064 |
| TS-027-I-Y-A | 1064 | 3 | 0.076 | 0.15 |
| TS-028-I-Y-A | 1064 | 3 | 0.05 | 0.099 |
| TS-030-I-Y-A | 1064 | 3 | 10 | 20.01 |
| TS-031-I-Y-A | 1064 | 3 | 5.09 | 10.17 |
| TS-200-I-Y-A | 1064 | 3 | 0.53 | 1.05 |
| TS-201-I-Y-A | 1064 | 3 | 0.48 | 0.96 |
| TS-202-I-Y-A | 1064 | 3 | 10 | 20.01 |
| TS-203-I-Y-A | 1064 | 3 | 0.14 | 0.27 |
| TS-204-I-Y-A | 1064 | 3 | 2.44 | 4.88 |
| TS-205-I-Y-A | 1064 | 3 | 0.091 | 0.18 |
| TS-210-I-Y-A | 1064 | 3 | 15.43 | 30.85 |
| TS-211-I-Y-A | 1064 | 3 | 3.81 | 7.63 |
| TS-212-I-Y-A | 1064 | 3 | 4.36 | 8.72 |
| TS-213-I-Y-A | 1064 | 3 | 2.54 | 5.08 |
| TS-216-I-Y-A | 1064 | 3 | 0.46 | 0.92 |
| TS-220-I-Y-A | 1064 | 3 | 7.64 | 15.29 |
| TS-224-I-Y-A | 1064 | 3 | 0.46 | 0.92 |
| TS-225-I-Y-A | 1064 | 3 | 0.072 | 0.14 |
| TS-230-I-Y-A | 1064 | 3 | 0.25 | 0.5 |
| TS-232-I-Y-A | 1064 | 3 | 0.34 | 0.68 |
| TS-233-I-Y-A | 1064 | 3 | 7.19 | 14.38 |
| TS-234-I-Y-A | 1064 | 3 | 15.43 | 30.85 |
| TS-235-I-Y-A | 1064 | 3 | 2.07 | 4.13 |
| TS-236-I-Y-A | 1064 | 3 | 1.83 | 3.67 |
| TS-237-I-Y-A | 1064 | 3 | 1.69 | 3.39 |
| TS-238-I-Y-A | 1064 | 3 | 1.69 | 3.39 |
| TS-239-I-Y-A | 1064 | 3 | 1.56 | 3.13 |
| TS-240-I-Y-A | 1064 | 3 | 1.45 | 2.9 |
| TS-241-I-Y-A | 1064 | 3 | 1.35 | 2.71 |
| TS-242-I-Y-A | 1064 | 3 | 1.22 | 2.44 |
| TS-243-I-Y-A | 1064 | 3 | 1.09 | 2.18 |
| TS-244-I-Y-A | 1064 | 3 | 0.76 | 1.52 |
| TS-245-I-Y-A | 1064 | 3 | 0.67 | 1.35 |
| TS-246-I-Y-A | 1064 | 3 | 0.67 | 1.35 |
| TS-247-I-Y-A | 1064 | 3 | 0.15 | 0.29 |
| TS-248-I-Y-A | 1064 | 3 | 0.13 | 0.25 |
| TS-249-I-Y-A | 1064 | 3 | 0.073 | 0.15 |
| TS-250-I-Y-A | 1064 | 3 | 0.072 | 0.14 |
| TS-251-I-Y-A | 1064 | 3 | 0.059 | 0.12 |
| TS-252-I-Y-A | 1064 | 3 | 0.047 | 0.094 |
| TS-253-I-Y-A | 1064 | 3 | 0.038 | 0.076 |
| TS-254-I-Y-A | 1064 | 3 | 0.019 | 0.038 |
| TS-255-I-Y-A | 1064 | 3 | 0.016 | 0.032 |
| TS-256-I-Y-A | 1064 | 3 | 0.016 | 0.032 |
| TS-257-I-Y-A | 1064 | 3 | 15.43 | 30.85 |
| TS-258-I-Y-A | 1064 | 3 | 9.21 | 18.41 |
| TS-259-I-Y-A | 1064 | 3 | 0.71 | 1.42 |
| TS-261-I-Y-A | 1064 | 3 | 1 | 2 |
| TS-263-I-Y-A | 1064 | 3 | 0.2 | 0.41 |
| TS-264-I-Y-A | 1064 | 3 | 0.053 | 0.11 |
| TS-265-I-Y-A | 1064 | 3 | 0.042 | 0.084 |
| TS-266-I-Y-A | 1064 | 3 | 0.17 | 0.35 |
| TS-267-I-Y-A | 1064 | 3 | 0.091 | 0.18 |
| TS-268-I-Y-A | 1064 | 3 | 0.23 | 0.45 |
| TS-269-I-Y-A | 1064 | 3 | 0.11 | 0.23 |
| TS-270-I-Y-A | 1064 | 3 | 0.023 | 0.046 |
| TS-274-I-Y-A | 1064 | 3 | 0.11 | 0.22 |
| TS-276-I-Y-A | 1064 | 3 | 0.18 | 0.36 |
| TS-277-I-Y-A | 1064 | 3 | 0.068 | 0.14 |
| TS-278-I-Y-A | 1064 | 3 | 0.27 | 0.54 |
| TS-279-I-Y-A | 1064 | 3 | 2.95 | 5.91 |
| TS-280-I-Y-A | 1064 | 3 | 2.05 | 4.1 |
*波長1064nm，其它波長規格請聯系我們

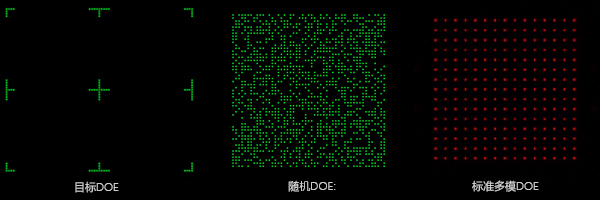

二維激光分束器的作用是使一束激光在二維平面內均勻地分散為若干個光束，在焦平面上形成二維點陣狀的排布，一般是N行M列的形式。
| 型號 | 波長[nm] | 光束數量 | 分離角[°] | 發散角[°] |
| MS-025-I-Y-A | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-027-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-030-I-Y-A | 1064 | 2x2 | 1.00x1.00 | 1.00x1.00 |
| MS-049-I-Y-A | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-202-I-Y-A | 1064 | 4x4 | 1.39x1.39 | 4.16x4.16 |
| MS-203-I-Y-A | 1064 | 2x2 | 4.00x4.00 | 4.00x4.00 |
| MS-204-I-Y-A | 1064 | 2x2 | 0.25x0.25 | 0.25x0.25 |
| MS-211-I-Y-A | 1064 | 7x7 | 0.19x0.19 | 1.14x1.14 |
| MS-212-I-Y-X | 1064 | 15x15 | 0.50x0.50 | 7.00x7.00 |
| MS-215-I-Y-A | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-216-I-Y-A | 1064 | 4x4 | 1.39x1.39 | 4.16x4.16 |
| MS-217-I-Y-X | 1064 | 5x5 | 1.94x1.94 | 7.75x7.75 |
| MS-218-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-219-I-Y-A | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-220-I-Y-A | 1064 | 5x5 | 1.39x1.39 | 5.54x5.54 |
| MS-225-I-Y-A | 1064 | 9x9 | 0.12x0.12 | 0.96x0.96 |
| MS-229-I-Y-A | 1064 | 5x5 | 0.30x0.30 | 1.21x1.21 |
| MS-231-I-Y-X | 1064 | 7 | 0.13 | 0.26 |
| MS-232-I-Y-A | 1064 | 9x9 | 0.15x0.15 | 1.20x1.20 |
| MS-235-I-Y-X | 1064 | 5x5 | 2.68x2.68 | 10.73x10.73 |
| MS-236-I-Y-A | 1064 | 5x5 | 2.68x2.68 | 10.73x10.73 |
| MS-237-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-238-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-239-I-Y-A | 1064 | 9x9 | 0.21x0.21 | 1.65x1.65 |
| MS-240-I-Y-A | 1064 | 2x2 | 13.58x13.58 | 13.58x13.58 |
| MS-241-I-Y-A | 1064 | 8x8 | 1.09x1.09 | 7.64x7.64 |
| MS-246-I-Y-X | 1064 | 29x29 | 1.43x1.43 | 41.04x41.04 |
| MS-249-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-250-I-Y-X | 1064 | 37 | 0.092 | 0.55 |
| MS-254-I-Y-A | 1064 | 9x9 | 0.21x0.21 | 1.65x1.65 |
| MS-256-I-Y-A | 1064 | 7x7 | 0.19x0.19 | 1.14x1.14 |
| MS-259-I-Y-X | 1064 | 9x9 | 0.12x0.12 | 0.96x0.96 |
| MS-260-I-Y-A | 1064 | 4x4 | 0.57x0.57 | 1.72x1.72 |
| MS-261-I-Y-X | 1064 | 3x3 | 0.57x0.57 | 1.14x1.14 |
| MS-267-I-Y-A | 1064 | 4x4 | 0.94x0.94 | 2.81x2.81 |
| MS-273-I-Y-X | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-274-I-Y-X | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-277-I-Y-X | 1064 | 19x19 | 0.12x0.12 | 2.15x2.15 |
| MS-280-I-Y-X | 1064 | 3x3 | 0.36x0.36 | 0.72x0.72 |
| MS-281-I-Y-X | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-284-I-Y-X | 1064 | 3x3 | 0.36x0.36 | 0.72x0.72 |
| MS-285-I-Y-X | 1064 | 3x3 | 1.27x1.27 | 2.54x2.54 |
| MS-286-I-Y-A | 1064 | 3x4 | 1.27x0.85 | 2.54x2.54 |
| MS-287-I-Y-X | 1064 | 3x5 | 1.27x0.64 | 2.54x2.54 |
| MS-288-I-Y-X | 1064 | 3x7 | 1.27x0.42 | 2.54x2.54 |
| MS-289-I-Y-A | 1064 | 5x5 | 2.20x2.20 | 8.80x8.80 |
| MS-290-I-Y-X | 1064 | 5x5 | 2.61x2.61 | 10.45x10.45 |
| MS-292-I-Y-X | 1064 | 9x9 | 0.061x0.061 | |
| MS-294-I-Y-X | 1064 | 3x3 | 0.36x0.36 | 0.72x0.72 |
| MS-295-I-Y-X | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-299-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-300-I-Y-A | 1064 | 8x8 | 0.57x0.57 | 3.98x3.98 |
| MS-303-I-Y-A | 1064 | 5x5 | 2.20x2.20 | 8.80x8.80 |
| MS-305-I-Y-X | 1064 | 5x5 | 0.64x0.64 | 2.54x2.54 |
| MS-306-I-Y-A | 1064 | 5x6 | 0.64x0.51 | 2.54x2.54 |
| MS-319-I-Y-A | 1064 | 2x2 | 13.58x13.58 | 13.58x13.58 |
| MS-321-I-Y-X | 1064 | 5x5 | 3.23x3.23 | 12.95x12.95 |
| MS-324-I-Y-X | 1064 | 5x5 | 3.81x2.87 | 15.29x11.49 |
| MS-325-I-Y-A | 1064 | 4x4 | 5.08x3.81 | 15.29x11.45 |
| MS-326-I-Y-X | 1064 | 3x3 | 7.64x5.75 | 15.29x11.49 |
| MS-328-I-Y-L | 1064 | 19x13 | 0.85x0.95 | 15.26x11.47 |
| MS-337-I-Y-X | 1064 | 77 | 5.73 | |
| MS-339-I-Y-X | 1064 | 3 | 0.47 | 0.47 |
| MS-340-I-Y-X | 1064 | 21x21 | 0.080x0.080 | 1.60x1.60 |
| MS-341-I-Y-A | 1064 | 4x4 | 0.85x0.85 | 2.54x2.54 |
| MS-342-I-Y-X | 1064 | 7x7 | 1.40x1.40 | 8.42x8.42 |
| MS-353-I-Y-A | 1064 | 16x16 | 0.33x0.33 | 4.91x4.91 |
| MS-354-I-Y-A | 1064 | 2x2 | 0.50x0.50 | 0.50x0.50 |
| MS-356-I-Y-A | 1064 | 12 | 9.15 | |
| MS-358-I-Y-X | 1064 | 9x9 | 1.09x1.09 | 8.76x8.76 |
| MS-359-I-Y-A | 1064 | 11x11 | 0.10x0.10 | 1.00x1.00 |
| MS-360-I-Y-X | 1064 | 99x99 | 0.10x0.10 | 9.83x9.83 |
| MS-362-I-Y-X | 1064 | 3x3 | 3.27x5.68 | 6.55x11.36 |
| MS-363-I-Y-X | 1064 | 101x101 | 40.66x40.66 | |
| MS-367-I-Y-X | 1064 | 21x21 | 0.090x0.090 | 1.81x1.81 |
| MS-375-I-Y-A | 1064 | 10x10 | 0.069x0.069 | 0.62x0.62 |
| MS-376-I-Y-A | 1064 | 9x9 | 0.21x0.21 | 1.65x1.65 |
| MS-377-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-382-I-Y-A | 1064 | 2x2 | 7.63x7.63 | 7.63x7.63 |
| MS-383-I-Y-A | 1064 | 76 | 0.5 | 4 |
| MS-384-I-Y-A | 1064 | 8x8 | 0.57x0.57 | 3.98x3.98 |
| MS-386-I-Y-X | 1064 | 5 | 13.58 | 13.58 |
| MS-387-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-388-I-Y-A | 1064 | 76 | 0.5 | 4 |
| MS-393-I-Y-X | 1064 | 9x9 | 0.70x0.70 | 5.61x5.61 |
| MS-394-I-Y-A | 1064 | 9x9 | 0.19x0.19 | 1.52x1.52 |
| MS-395-I-Y-X | 1064 | 37 | 0.33 | 1.98 |
| MS-397-I-Y-A | 1064 | 16x16 | 0.33x0.33 | 4.91x4.91 |
| MS-402-I-Y-A | 1064 | 11x11 | 0.32x0.32 | 3.20x3.20 |
| MS-403-I-Y-X | 1064 | 11x11 | 0.32x0.32 | 3.20x3.20 |
| MS-404-I-Y-X | 1064 | 81x81 | 18.37x18.37 | |
| MS-405-I-Y-X | 1064 | 119x119 | 18.37x18.37 | |
| MS-409-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-410-I-Y-A | 1064 | 18x18 | 0.49x0.49 | 8.42x8.42 |
| MS-411-I-Y-A | 1064 | 128x64 | 0.16x0.16 | 20.68x10.38 |
| MS-412-I-Y-A | 1064 | 128x64 | 0.060x0.033 | 7.62x2.08 |
| MS-413-I-Y-A | 1064 | 64x64 | 0.48x0.48 | 30.76x30.76 |
| MS-414-I-Y-X | 1064 | 15x15 | 0.50x0.50 | 7.00x7.00 |
| MS-415-I-Y-A | 1064 | 6x6 | 0.40x0.40 | 2.00x2.00 |
| MS-416-I-Y-X | 1064 | 3 | 1.04 | 1.04 |
| MS-422-I-Y-X | 1064 | 21x21 | 18.38x18.38 | |
| MS-423-I-Y-X | 1064 | 41x41 | 18.41x18.41 | |
| MS-424-I-Y-X | 1064 | 61x61 | 18.37x18.37 | |
| MS-426-I-Y-A | 1064 | 6x6 | 1.15x1.15 | 5.75x5.75 |
| MS-427-I-Y-A | 1064 | 6x6 | 0.79x0.79 | 3.98x3.98 |
| MS-429-I-Y-A | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-430-I-Y-A | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-434-I-Y-X | 1064 | 5 | 1 | 1 |
| MS-437-I-Y-A | 1064 | 5x4 | 0.98x1.01 | 3.93x3.02 |
| MS-440-I-Y-X | 1064 | 19x19 | 0.12x0.12 | 2.15x2.15 |
| MS-441-I-Y-X | 1064 | 13x13 | 0.33x0.33 | 3.98x3.98 |
| MS-443-I-Y-X | 1064 | 3x3 | 0.060x0.060 | 0.12x0.12 |
| MS-444-I-Y-A | 1064 | 2x3 | 0.90x0.52 | 0.90x1.04 |
| MS-445-I-Y-A | 1064 | 2x2 | 1.42x1.42 | 1.42x1.42 |
| MS-446-I-Y-A | 1064 | 8x8 | 1.09x1.09 | 7.64x7.64 |
| MS-452-I-Y-N | 1064 | 3x11 | 0.033x0.11 | 0.067x1.13 |
| MS-458-I-Y-X | 1064 | 3x3 | 0.50x0.50 | 1.00x1.00 |
| MS-459-I-Y-AA | 1064 | 4x4 | 1.94x1.94 | 5.83x5.83 |
| MS-460-I-Y-A | 1064 | 6x8 | 0.50x0.50 | 2.50x3.50 |
| MS-461-I-Y-X | 1064 | 15x15 | 0.31x0.31 | 4.29x4.29 |
| MS-462-I-Y-X | 1064 | 5x33 | 1.18x0.59 | 4.72x18.96 |
| MS-471-I-Y-X | 1064 | 3 | 3 | 3 |
| MS-472-I-Y-A | 1064 | 2x3 | 2.60x1.50 | 2.60x3.00 |
| MS-476-I-Y-X | 1064 | 7x7 | 2.11x2.11 | 12.69x12.69 |
| MS-477-I-Y-A | 1064 | 4x4 | 0.21x0.21 | 0.64x0.64 |
| MS-478-I-Y-A | 1064 | 2x2 | 2.77x2.77 | 2.77x2.77 |
| MS-479-I-Y-A | 1064 | 8x8 | 0.69x0.69 | 4.85x4.85 |
| MS-480-I-Y-X | 1064 | 3 | 0.21 | |
| MS-481-I-Y-A | 1064 | 2x2 | 4.00x4.00 | 4.00x4.00 |
| MS-500-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-503-I-Y-A | 1064 | 2x2 | 8.72x8.72 | 8.72x8.72 |
| MS-504-I-Y-A | 1064 | 16x16 | 0.20x0.20 | 3.01x3.01 |
| MS-515-I-Y-A | 1064 | 32 | 5 | |
| MS-532-I-Y-A | 1064 | 128x128 | 0.24x0.24 | 30.76x30.76 |
| MS-534-I-Y-A | 1064 | 64x64 | 0.044x0.044 | 2.77x2.77 |
| MS-541-I-Y-A | 1064 | 64x64 | 0.066x0.066 | 4.16x4.16 |
| MS-544-I-Y-X | 1064 | 7x7 | 0.70x0.70 | 4.21x4.21 |
| MS-546-I-Y-A | 1064 | 2x2 | 7.96x7.96 | 7.96x7.96 |
| MS-550-I-Y-X | 1064 | 3x5 | 2.67x2.01 | 5.35x8.05 |
| MS-552-I-Y-X | 1064 | 3x5 | 2.67x2.01 | 5.35x8.05 |
| MS-553-I-Y-A | 1064 | 2x2 | 9.21x9.21 | 9.21x9.21 |
| MS-558-I-Y-A | 1064 | 2x2 | 28.52x28.52 | 28.52x28.52 |
| MS-559-I-Y-A | 1064 | 2x2 | 28.52x28.52 | 28.52x28.52 |
| MS-561-I-Y-A | 1064 | 2x2 | 2.00x2.00 | 2.00x2.00 |
| MS-562-I-Y-A | 1064 | 2x2 | 0.41x0.41 | 0.41x0.41 |
| MS-563-I-Y-A | 1064 | 2x2 | 1.41x1.41 | 1.41x1.41 |
| MS-564-I-Y-A | 1064 | 2x2 | 0.29x0.29 | 0.29x0.29 |
| MS-565-I-Y-A | 1064 | 2x2 | 1.52x1.52 | 1.52x1.52 |
| MS-566-I-Y-A | 1064 | 2x2 | 0.68x0.68 | 0.68x0.68 |
| MS-567-I-Y-A | 1064 | 2x2 | 0.29x0.29 | 0.29x0.29 |
| MS-568-I-Y-A | 1064 | 2x2 | 1.08x1.08 | 1.08x1.08 |
| MS-569-I-Y-A | 1064 | 2x2 | 0.48x0.48 | 0.48x0.48 |
| MS-570-I-Y-A | 1064 | 2x2 | 0.21x0.21 | 0.21x0.21 |
| MS-571-I-Y-X | 1064 | 7x7 | 0.074x0.074 | 0.45x0.45 |
| MS-574-I-Y-A | 1064 | 2x2 | 0.35x0.35 | 0.35x0.35 |
| MS-576-I-Y-A | 1064 | 2x2 | 0.50x0.50 | 0.50x0.50 |
| MS-578-I-Y-X | 1064 | 11x11 | 0.26x0.26 | 2.58x2.58 |
| MS-581-I-Y-X | 1064 | 3x3 | 0.57x0.57 | 1.14x1.14 |
| MS-583-I-Y-X | 1064 | 15x15 | 0.50x0.50 | 7.00x7.00 |
| MS-584-I-Y-X | 1064 | 3x9 | 0.52x0.19 | 1.04x1.54 |
| MS-585-I-Y-X | 1064 | 3x3 | 0.30x0.30 | 0.59x0.59 |
| MS-586-I-Y-A | 1064 | 4x4 | 2.90x2.90 | 8.72x8.72 |
| MS-587-I-Y-X | 1064 | 7 | 0.26 | 0.52 |
| MS-591-I-Y-A | 1064 | 6x6 | 0.23x0.23 | 1.15x1.15 |
| MS-594-I-Y-A | 1064 | 28x28 | 0.23x0.23 | 6.15x6.15 |
| MS-595-I-Y-A | 1064 | 2x2 | 13.58x13.58 | 13.58x13.58 |
| MS-597-I-Y-X | 1064 | 3x3 | 0.031x0.031 | 0.062x0.062 |
| MS-599-I-Y-X | 1064 | 7 | 0.031 | 0.062 |
| MS-606-I-Y-X | 1064 | 9x15 | 1.67x1.67 | 13.39x23.55 |
| MS-607-I-Y-X | 1064 | 7 | 0.29 | 0.57 |
| MS-608-I-Y-X | 1064 | 7 | 0.57 | 1.15 |
| MS-609-I-Y-X | 1064 | 7 | 1.43 | 2.86 |
| MS-610-I-Y-X | 1064 | 7 | 2.87 | 5.74 |
| MS-611-I-Y-X | 1064 | 7 | 5.74 | 11.49 |
| MS-614-I-Y-X | 1064 | 7 | 5.97 | 11.96 |
| MS-615-I-Y-A | 1064 | 20x20 | 0.23x0.23 | 4.32x4.32 |
| MS-616-I-Y-A | 1064 | 12x12 | 0.33x0.33 | 3.63x3.63 |
| MS-617-I-Y-A | 1064 | 5x10 | 0.068x0.068 | 0.27x0.61 |
| MS-618-I-Y-X | 1064 | 19 | 0.57 | 2.29 |
| MS-619-I-Y-X | 1064 | 19 | 1.43 | 5.73 |
| MS-620-I-Y-X | 1064 | 37 | 0.57 | 3.44 |
| MS-621-I-Y-X | 1064 | 37 | 1.43 | 8.6 |
| MS-623-I-Y-A | 1064 | 10x10 | 1.87x1.87 | 16.88x16.88 |
| MS-624-I-Y-A | 1064 | 3x15 | 0.39x0.39 | 0.77x5.40 |
| MS-626-I-Y-A | 1064 | 6x6 | 0.23x0.23 | 1.14x1.14 |
| MS-627-I-Y-A | 1064 | 10x10 | 0.23x0.23 | 2.05x2.05 |
| MS-633-I-Y-X | 1064 | 19x19 | 1.09x1.09 | 19.69x19.69 |
| MS-634-I-Y-A | 1064 | 9x9 | 0.19x0.19 | 1.52x1.52 |
| MS-639-I-Y-A | 1064 | 28x28 | 0.21x0.21 | 5.58x5.58 |
| MS-640-I-Y-A | 1064 | 6x6 | 0.21x0.21 | 1.06x1.06 |
| MS-644-I-Y-X | 1064 | 9x15 | 1.42x1.42 | 11.36x19.95 |
| MS-648-I-Y-A | 1064 | 4x4 | 9.18x9.18 | 27.77x27.77 |
| MS-649-I-Y-A | 1064 | 6x6 | 5.51x5.51 | 27.79x27.79 |
| MS-650-I-Y-A | 1064 | 8x8 | 3.93x3.93 | 27.80x27.80 |
| MS-651-I-Y-A | 1064 | 10x10 | 3.06x3.06 | 27.81x27.81 |
| MS-658-I-Y-A | 1064 | 2x2 | 0.38x0.38 | 0.38x0.38 |
| MS-664-I-Y-A | 1064 | 6x6 | 0.40x0.40 | 2.00x2.00 |
| MS-667-I-Y-A | 1064 | 64x64 | 0.13x0.13 | 8.31x8.31 |
| MS-677-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-678-I-Y-A | 1064 | 18x18 | 0.49x0.49 | 8.42x8.42 |
| MS-679-I-Y-A | 1064 | 14x14 | 0.61x0.61 | 7.88x7.88 |
| MS-684-I-Y-A | 1064 | 2x2 | 1.76x1.76 | 1.76x1.76 |
| MS-692-I-Y-X | 1064 | 3x5 | 0.086x0.052 | 0.17x0.21 |
| MS-693-I-Y-A | 1064 | 32x32 | 0.11x0.11 | 3.43x3.43 |
| MS-694-I-Y-A | 1064 | 32x32 | 0.22x0.22 | 6.86x6.86 |
| MS-695-I-Y-A | 1064 | 2x2 | 0.44x0.47 | 0.44x0.47 |
| MS-696-I-Y-A | 1064 | 4x4 | 0.44x0.47 | 1.33x1.42 |
| MS-697-I-Y-A | 1064 | 2x3 | 0.021x0.021 | 0.021x0.042 |
| MS-698-I-Y-A | 1064 | 3x6 | 0.042x0.037 | 0.084x0.19 |
| MS-699-I-Y-A | 1064 | 2x2 | 1.05x1.05 | 1.05x1.05 |
| MS-700-I-Y-A | 1064 | 3x5 | 6.83x7.11 | 13.66x28.65 |
| MS-701-I-Y-A | 1064 | 10x10 | 0.23x0.23 | 2.05x2.05 |
| MS-706-I-Y-L | 1064 | 3x3 | 0.57x0.57 | 1.14x1.14 |
| MS-711-I-Y-X | 1064 | 3x3 | 0.028x0.028 | 0.055x0.055 |
| MS-722-I-Y-A | 1064 | 4x4 | 5.08x3.81 | 15.29x11.45 |
| MS-723-I-Y-A | 1064 | 2x3 | 0.072x0.084 | 0.072x0.17 |
| MS-724-I-Y-A | 1064 | 2x2 | 2.77x2.77 | 2.77x2.77 |
| MS-727-I-Y-N | 1064 | 9x9 | 0.50x0.50 | 4.00x4.00 |
| MS-728-I-Y-N | 1064 | 5x5 | 1.00x1.00 | 4.00x4.00 |
| MS-733-I-Y-A | 1064 | 10x10 | 1.79x1.79 | 16.12x16.12 |
| MS-737-I-Y-A | 1064 | 2x2 | 2.31x2.31 | 2.31x2.31 |
| MS-742-I-Y-A | 1064 | 4x4 | 0.57x0.57 | 1.72x1.72 |
| MS-743-I-Y-X | 1064 | 255x255 | 0.039x0.039 | 10.01x10.01 |
| MS-744-I-Y-A | 1064 | 16x16 | 0.20x0.20 | 3.01x3.01 |
| MS-745-I-Y-A | 1064 | 8x8 | 0.50x0.50 | 3.50x3.50 |
| MS-773-I-Y-A | 1064 | 10x10 | 0.93x0.93 | 8.42x8.42 |
| MS-775-I-Y-A | 1064 | 2x2 | 2.00x2.00 | 2.00x2.00 |
| MS-776-I-Y-A | 1064 | 2x2 | 4.00x4.00 | 4.00x4.00 |
| MS-779-I-Y-A | 1064 | 8x8 | 0.36x0.36 | 2.49x2.49 |
| MS-785-I-Y-A | 1064 | 8 | 0.022 | NaN |
*波長1064nm，其它波長規格請聯系我們
| 型號 | 光束數量 | 波長[nm] | 發散角 [deg] | 元件大小 [mm] | 備注 |
| MS-231-I-Y-A | 7 | 1064 | 0.23x0.13 | 25.4 | 六邊形 |
| MS-231-I-Y-X | 7 | 1064 | 0.23x0.13 | 25.4 | 六邊形 |
| MS-250-I-Y-X | 37 | 1064 | 0.16x0.092 | 25.4 | 六邊形 |
| MS-292-I-Y-X | 9x9 | 1064 | 0.061x0.061*** | 27.94 | 邊框形 |
| MS-514-I-Y-X | 31x31 | 1064 | 0.17x0.17 | 11 | 圓形 |
| MS-337-I-Y-X | 77 | 1064 | 5.73x5.73*** | 11 | |
| MS-339-I-Y-X | 3 | 1064 | 0.35x0.47 | 25.4 | 三角形 |
| MS-356-I-Y-X | 12 | 1064 | 9.15x9.15*** | 25.4 | 圓形 |
| MS-480-I-Y-X | 3 | 1064 | 0.18x0.21 | 25.4 | 三角形 |
| MS-383-I-Y-X | 76 | 1064 | 0.50x0.50 | 25.4 | 六邊形點格 |
| MS-386-I-Y-X | 5 | 1064 | 13.58x13.58 | 25.4 | 方格形 |
| MS-388-I-Y-X | 76 | 1064 | 0.50x0.50 | 11 | 六邊形點格 |
| MS-395-I-Y-X | 37 | 1064 | 0.19x0.33 | 15 | 六邊形 |
| MS-515-I-Y-X | 32 | 1064 | 5.00x5.00*** | 11 | 圓形 |
| MS-471-I-Y-X | 3 | 1064 | 2.60x3.00 | 20 | 三角形 |
| MS-416-I-Y-X | 3 | 1064 | 0.90x1.04 | 11 | 三角形 |
| MS-434-I-Y-X | 5 | 1064 | 1.00x1.00 | 25.4 | 方格形 |
| MS-423-I-Y-X | 41x41 | 1064 | 18.41x18.41*** | 2.45x2.45 | |
| MS-424-I-Y-X | 61x61 | 1064 | 18.37x18.37*** | 2.45x2.45 | |
| MS-422-I-Y-X | 21x21 | 1064 | 18.38x18.38*** | 2.45x2.45 | |
| MS-464-I-Y-X | 13x13 | 1064 | 0.015x0.015 | 14.1x14.1 | 圓形 |
| MS-465-I-Y-X | 25x25 | 1064 | 0.016x0.016 | 14.1x14.1 | 圓形 |
| MS-405-I-Y-X | 119x119 | 1064 | 18.37x18.37*** | 2.5x2.5 | |
| MS-363-I-Y-X | 101x101 | 1064 | 40.66x40.66*** | 10x10 | |
| MS-503-I-Y-A | 2x2 | 1064 | 4.36x4.36 | 20x20 | 強度 100/50 |
| MS-404-I-Y-X | 81x81 | 1064 | 18.37x18.37*** | 2.5x2.5 | |
| MS-328-I-Y-X | 19x13 | 1064 | 0.85x0.95 | 9.8x9.8 | 十字形 |
*波長1064nm，其它波長規格請聯系我們 。
當光束通過光束采樣器時，高功率的主光束以“零級”的方式沿著光軸不受干擾地繼續傳播前進，但光束采樣器會在總能量的基礎上按一定的比例分離出兩個低能量的側光束，也稱為采樣光束。這兩個采樣光束位于主光束的左側和右側（-1階和+1階），將2個采樣光束引導到檢測器上，其特征在于它們之間的分離角以及根據客戶要求的給定采樣功率比。分離角度是采樣角度的兩倍（圖中的α）。
光束采樣器的主要作用是實時監測光束的功率水平，而且還可以實時監測其剖面。一般會根據客戶的要求，定制光束采樣器的采樣比例，采樣光束角度。
簡單來說，光束采樣器是指把激光的一部分能量按固定比例采樣出來的元件，一般用于大功率激光器，通過測量采樣光束的能量來推算和監控總的激光能量，例如CO2激光器。
特點
適用于單?；蚨嗄＜す廨斎?/p>
高能量閾值/高損傷閾值，適用于大功率激光器
精準地模擬入射激光的光束形狀
精確的控制采樣比例和輸出光束角度
對準無嚴格要求，對XYZ坐標偏離不敏感
衍射效率高達99%，覆蓋紫外到紅外的所有激光波段
典型應用
實時監測激光束的功率水平，激光過程監控
激光在線監測/檢測
| 型號 | 波長[nm] | 采樣角度[°] | 采樣能量[％] |
| SA-010-I-Y-A | 1064 | 15.43 | 0.4 |
| SA-011-I-Y-A | 1064 | 15.43 | 1.6 |
| SA-012-I-Y-A | 1064 | 15.43 | 3.8 |
| SA-014-I-Y-A | 1064 | 15.43 | 0.4 |
| SA-020-I-Y-A | 1064 | 1.27 | 1 |
| SA-021-I-Y-A | 1064 | 1 | 1 |
| SA-022-I-Y-A | 1064 | 2.07 | 1.22 |
| SA-204-I-Y-A | 1064 | 2.07 | 0.5 |
| SA-206-I-Y-A | 1064 | 2.07 | 1 |
| SA-207-I-Y-A | 1064 | 10 | 2 |
| SA-208-I-Y-A | 1064 | 5.09 | 2 |
| SA-209-I-Y-A | 1064 | 15.43 | 3.8 |
| SA-211-I-Y-A | 1064 | 20.77 | 1 |
| SA-212-I-Y-A | 1064 | 2.37 | 4 |
| SA-213-I-Y-A | 1064 | 9.21 | 0.5 |
| SA-214-I-Y-A | 1064 | 7.64 | 0.5 |
| SA-215-I-Y-A | 1064 | 5.09 | 0.5 |
| SA-216-I-Y-A | 1064 | 3.81 | 0.5 |
| SA-217-I-Y-A | 1064 | 2.84 | 0.5 |
| SA-218-I-Y-A | 1064 | 1 | 0.5 |
| SA-219-I-Y-A | 1064 | 2.44 | 0.5 |
| SA-220-I-Y-A | 1064 | 10.21 | 0.5 |
*波長1064nm，其它波長規格請聯系我們 。
結構光衍射光學元件（DOE）專門設計用于分割或成形單個激光束以覆蓋大視場，是將已知圖案投影到物體或場景上的常用方法，并且通過測量變形圖案， 視覺系統可以計算：深度，移動等物理量。
我們的結構光DOE是由UV級熔融石英或者低成本的材料如玻璃聚合物或注模塑料制成。主要塑料類型包括：聚碳酸酯，PMMA，Zonex和Zoner。
結構光DOE廣泛用于的 3D 繪圖/傳感、形狀測量和機器/計算機視覺等。 光圖案可以具有不同的形狀，紋理和周期。
我們現在提供高角度，高質量，高效率的分束器和光束整形器DOE，適用于從mW到KW范圍的低功率和高功率應用。
一般規格
| 可能的多點（點/線生成器）模式 | 隨機點，點陣列（1xM），點矩（MxN），多行，網格 |
| 可能的擴散器（均質器）模式 | 圓形，方形，矩形，線，自定義 |
| 波長 | 266 - 2200 nm |
| 全角@ 850 nm | 最高80x80度 |
| 零階 | 角度相關，可以針對眼睛安全進行優化 |
| 材料 | UV級熔融石英，聚合物在玻璃或塑料上 |
| 尺寸圖 | 從2x2mm到150mm直徑（方形或圓形） |
我們的標準結構化輕DOE的清單在不斷增加，并具有可用于批量生產的新型DOE。
玻璃上熔融石英/聚合物的標準厚度為1.5毫米。
塑料的標準厚度為0.6毫米；所有標準塑料DOE都沒有抗反射涂層。
所有尺寸都可以根據客戶要求進行調整。
目標DOE：帶有“目標”標記的多點DOE是一個用于產生一定數量的點來構建目標。
隨機DOE：當點矩陣的50％為潛在斑點且將處于“開”狀態時，帶有“隨機”標記的多斑點DOE具有斑點隨機模式，這是由隨機算法確定。
標準多模DOE：沒有額外標記的多點DOE會顯示出斑點的均勻分布。
| 類型 | 波長[nm] | 尺寸[mm] | 全角[°] | 點數 | 效率（％） |
| MS-447-Q-N-X | 532 | 6×8 | 33.3×38.7 | 164 [目標] | 64.3 |
| MS-466-Q-N-X | 532 | 6×8 | 33.3×38.7 | 92 [目標] | 63.4 |
| MS-447-Q-N-X | 532 | 6×8 | 33.3×38.7 | 164 [目標] | 64.3 |
| MS-466-Q-N-X | 532 | 6×8 | 33.3×38.7 | 92 [目標] | 63.4 |
| MS-467-Q-N-X | 532 | 10×10 | 30.77×30.77 | 181×181 隨機] | 67 |
| MS-469-850-N-X | 850 | 10×10 | 32×32 | 101×101 隨機] | 66.8 |
| MS-470-850-N-A | 850 | 20×20 | 33.02×33.02 | 128×128 [標準MS] | 69.5 |
| MS-509-915-N-X | 915 | 20×20 | 35.91×35.91 | 127×127 [標準MS] | 80 |
| MS-543-905-N-A | 905 | 10×10 | 4.994×4.994 | 12×12 [標準MS] | 82.2 |
| MS-715-940-N-A | 940 | 2.5×2.5 | 60×66 | 9×9 | 63 |
| 類型 | 波長[nm] | 尺寸[mm] | 擴散角[°] | 輸出形狀 | 效率（％） |
| HM-293-Q-N-A | 532 | 10×10 | 5×5 | 方形 | 67 |
| HM-297-915-N-A | 915 | 20×20 | 0.955×1.91 | 長方形 | 67.7 |
| HM-298-915-N-A | 915 | 20×20 | 0.955×1.91 | 長方形 | 82.2 |
| RD-217-850-N-A | 850 | 10×10 | 25.56 | 圓形 | 67.7 |
| HM-364-940-N-A | 940 | 4×4 | 45×60 | 長方形 | 75 |
| HM-365-940-N-A | 940 | 4×4 | 60×80 | 長方形 | 60 |
| HM-366-940-N-A | 940 | 4×4 | 80×110 | 長方形 | 59 |
如果您對自定義DOE感興趣，請?zhí)峁┮韵聰祿?/p>
應用說明
波長
光束參數（直徑，輸入模式，發散角）
DOE尺寸–如果需要一些特定參數
工作距離
一定工作距離上要求的輸出形狀
特殊需求（高效率，高均質性，增透膜）
樣品和批量生產的數量
我們提供二進制相位光柵的衍射光柵。這些是一維達曼光柵的特殊情況，其在一個周期內的占空比為50％。我們的光柵是透射光柵，但可以根據需要提供反射型。
| 周期[um] | 長度/ mm | 周期[um] | 長度/ mm |
| 1.5 | 666.667 | 61 | 16.393 |
| 2 | 500 | 68.125 | 14.679 |
| 2.5 | 400 | 80 | 12.5 |
| 3 | 333.333 | 86 | 11.628 |
| 3.5 | 285.714 | 90.375 | 11.065 |
| 4 | 250 | 115.75 | 8.639 |
| 6 | 166.667 | 127.5 | 7.843 |
| 6.65 | 150.376 | 132.5 | 7.547 |
| 8 | 125 | 180 | 5.556 |
| 11.25 | 88.889 | 225 | 4.444 |
| 12 | 83.333 | 243 | 4.115 |
| 14 | 71.429 | 269.5 | 3.711 |
| 16 | 62.5 | 300 | 3.333 |
| 16.7 | 59.88 | 350 | 2.857 |
| 18 | 55.556 | 415 | 2.41 |
| 19 | 52.632 | 448.85 | 2.228 |
| 21.5 | 46.512 | 450 | 2.222 |
| 22.5 | 44.444 | 478.25 | 2.091 |
| 24 | 41.667 | 532 | 1.88 |
| 25 | 40 | 673.125 | 1.486 |
| 25.75 | 38.835 | 800 | 1.25 |
| 27 | 37.037 | 830 | 1.205 |
| 29.5 | 33.898 | 847.875 | 1.179 |
| 33.25 | 30.075 | 848 | 1.179 |
| 34 | 29.412 | 890 | 1.124 |
| 36 | 27.778 | 1230 | 0.813 |
| 38 | 26.316 | 1598 | 0.626 |
| 39 | 25.641 | 1907 | 0.524 |
| 40 | 25 | 2308 | 0.433 |
| 42 | 23.81 | 2336 | 0.428 |
| 45 | 22.222 | 2640.5 | 0.379 |
| 47 | 21.277 | 2660 | 0.376 |
| 48 | 20.833 | 3167.5 | 0.316 |
| 50 | 20 | 3231 | 0.31 |
| 56 | 17.857 | 3869 | 0.258 |
*除標準光柵外，我們還可以提供定制規格的光柵（占空比，調制深度，周期，反射或透射光柵）。
多焦點透鏡(多焦點DOE)是指使一束激光同時產生多個焦點的衍射光學元件，光束在通過衍射光學元件后在激光傳播的方向上具有多個能量集中的焦點，滿足某些特殊場合的應用。焦點之間的間距近乎相等，一般焦點個數為2-15個不等，間距一般為幾十到幾百微米，各個焦點的能量也基本一致。
多焦點透鏡通常和聚焦鏡組成一個光學模組使用，多焦點鏡片本身是平面型的DOE，外加的聚焦鏡作用是增大焦深（切割深度），使多焦點透鏡在傳播距離上具有更好的靈活性。
多焦點透鏡主要應用于激光深度切割，例如激光玻璃切割、藍寶石切割、透明薄膜切割等。
值得一提的是焦點的個數和焦點之間的距離我們可以根據客戶的需求進行設計，選型時會根據客戶不同的切割需求來預先確定。例如對于厚度為1mm、折射率約為1.6的玻璃，我們推薦使用MF-013-I-Y-A和20mm的聚焦鏡搭配，同時5個焦點對玻璃進行切割。除了定制靈活之外，我們也擁有幾百種多焦點元件和長焦深元件的標準規格，對于任意一個波長，可能都有超過20種的標準規格可供選擇，目前比較熱銷的波長涵蓋1064nm,1030nm,1550/800nm和355nm。對于激光切割客戶一般性的需求，我們的標準品就可以容易地滿足，這樣減小了客戶的開模費用，使客戶的項目開發變得更加方便。
多焦點透鏡有兩種配置
由平凸透鏡組成，具有預定焦距和衍射圖案，在其平面?zhèn)瓤涛g。
為了獲得更大的靈活性，可以使用窗口DOE，以便在特定距離處獲得焦點，用戶在DOE之后添加常規的聚焦透鏡。鏡頭焦距決定工作距離（WD）
多焦點透鏡也可用作長焦元件，在諸如激光玻璃切割和激光微加工等應用中有效地增加了聚焦深度。
特點
可定制激光焦點數量、焦點間距、焦深長度，為各種激光深度切割應用提供支持
適用范圍廣，可配合單模激光或多模激光
損傷閾值高，適用于各類光纖激光器、大功率皮秒激光器、飛秒激光器
多種鏡片材料，波長可覆蓋193nm to 10.6um波段
高效率，衍射效率最高可達>95%
典型應用
激光深度切割，隱形切割
0.1~1mm玻璃，藍寶石切割
激光過程監控/監測、顯微鏡、激光光譜學、激光度量學
科研，各種激光科學應用
| 型號 | 波長[nm] | 焦點數 | 焦點平均間距 [um] |
| BF-005-I-Y-A | 1064 | 2 | 598 |
| BF-006-I-Y-A | 1064 | 2 | 1995 |
| BF-008-I-Y-A | 1064 | 2 | 1071.5 |
| BF-014-I-Y-A | 1064 | 2 | 301 |
| BF-015-I-Y-A | 1064 | 2 | 31 |
| BF-016-I-Y-A | 1064 | 2 | 13.3 |
| BF-017-I-Y-A | 1064 | 2 | 1334.8 |
| BF-018-I-Y-A | 1064 | 2 | 829.4 |
| BF-019-I-Y-A | 1064 | 2 | 452 |
| BF-020-I-Y-A | 1064 | 2 | 1602.6 |
| BF-021-I-Y-A | 1064 | 2 | 5429.9 |
| BF-022-I-Y-A | 1064 | 2 | 95.9 |
| BF-023-I-Y-A | 1064 | 2 | 143.9 |
| BF-024-I-Y-A | 1064 | 2 | 191.8 |
| MF-001-I-Y-A | 1064 | 5 | 451.3 |
| MF-002-I-Y-A | 1064 | 7 | 571.5 |
| MF-003-I-Y-A | 1064 | 9 | 548.2 |
| MF-004-I-Y-A | 1064 | 11 | 1213.2 |
| MF-005-I-Y-A | 1064 | 4 | 1647.1 |
| MF-006-I-Y-A | 1064 | 15 | 8545.1 |
| MF-007-I-Y-A | 1064 | 5 | 586.2 |
| MF-008-I-Y-A | 1064 | 5 | 451.3 |
| MF-009-I-Y-A | 1064 | 6 | 472.7 |
| MF-011-I-Y-A | 1064 | 5 | 1052.6 |
| MF-012-I-Y-A | 1064 | 15 | 1757.8 |
| MF-013-I-Y-A | 1064 | 5 | 833.3 |
| MF-014-I-Y-A | 1064 | 25 | 2874.7 |
| MF-015-I-Y-A | 1064 | 27 | 1608.9 |
| MF-016-I-Y-A | 1064 | 49 | 5839.5 |
| MF-017-I-Y-A | 1064 | 5 | 2887.4 |
| TF-003-I-Y-A | 1064 | 3 | 598 |
| TF-004-I-Y-A | 1064 | 3 | 301 |
| TF-005-I-Y-A | 1064 | 3 | 31 |
| TF-008-I-Y-A | 1064 | 3 | 1071.5 |
| TF-009-I-Y-A | 1064 | 3 | 1995 |
| TF-010-I-Y-A | 1064 | 3 | 1334.8 |
| TF-011-I-Y-A | 1064 | 3 | 829.4 |
| TF-012-I-Y-A | 1064 | 3 | 452 |
| TF-013-I-Y-A | 1064 | 3 | 1602.6 |
| TF-014-I-Y-A | 1064 | 3 | 95.9 |
| TF-015-I-Y-A | 1064 | 3 | 143.9 |
| TF-016-I-Y-A | 1064 | 3 | 191.8 |
*波長1064nm，外部聚焦鏡20mm，焦點介質的折射率1.00，其它波長規格請聯系我們
長焦深透鏡可實現更長的聚焦深度以及更高的橫向分辨率（更小的光斑尺寸）。長的焦距深度要求小數值孔徑，小的光斑尺寸要求大數值孔徑，這兩者本來是相互沖突的，但長焦深透鏡卻能夠使光束同時具備這兩個特性，因此其十分適合一些行業應用。例如激光鉆孔，透明材料的切割（玻璃，藍寶石等），激光過程監控/監測、顯微鏡、激光度量學等等。
常規的光學元件（如球面透鏡，反射鏡等），并不能同時滿足這兩個特性。而我們的長焦深透鏡能夠產生類似于“長的圓柱體”的長焦深焦點，焦點具有銳利的邊緣和更長的焦深，同時保持激光光斑尺寸非常小。
長焦深透鏡的作用是使入射光在焦距附近產生一個能量近乎均勻分布、焦深的長度達幾十微米到幾毫米的焦點。相比于普通的光束焦點（能量非常集中，長度和寬度都有限），通過長焦深透鏡可把光束焦點拉長為原來的幾十倍至上百倍，同時寬度基本保持不變。能量均勻的長焦深光斑特別適合對材料進行深度切割。
長焦深透鏡和多焦點元件互為補充，與多焦點產品相比，長焦產品的優勢在于它可以沿自由度產生連續的強度分布，并且不會受到相鄰焦點之間能量較低的區域的影響，在激光材料加工等領域有重要應用。如果用1064nm的長焦深DOE切割厚度2mm、折射率1.5的玻璃，可以選用EF-004-I-Y-A配合25mm的聚焦鏡。這種情況下，EF-004-I-Y-A的焦深長度正好約為2mm，滿足切割要求，并且具有很好的切割效果，表面平整度高、切割速度快。最近1030nm的長焦深切割應用也越來越多，例如EF-003-J-Y-A，EF-010/015/016/026-J-Y-A。
特點
高效率，高衍射效率，>95%
焦深可定制，可指定焦點長度
高能量閾值/高損傷閾值，適用于大功率激光器
聚焦光斑尺寸很小，接近衍射極限
可選擇是否鍍增透膜
覆蓋紫外到紅外的所有激光波段，193nm to 10.6um
典型應用
激光材料加工，激光切割很厚的材料，深度激光切割
激光打孔，厚基板激光鉆孔
顯微鏡，激光顯微鏡
| 型號 | 波長[nm] | 焦點深度[um] | 光束直徑[mm] |
| EF-001-I-Y-A | 1064 | 483 | 13 |
| EF-002-I-Y-A | 1064 | 270 | 4 |
| EF-003-I-Y-A | 1064 | 444 | 12 |
| EF-006-I-Y-A | 1064 | 93 | 7 |
| EF-007-I-Y-A | 1064 | 53 | 9 |
| EF-008-I-Y-A | 1064 | 120 | 6 |
| EF-009-I-Y-A | 1064 | 68 | 8 |
| EF-010-I-Y-A | 1064 | 43 | 10 |
| EF-011-I-Y-A | 1064 | 949 | 2 |
| EF-014-I-Y-A | 1064 | 454 | 3 |
| EF-015-I-Y-A | 1064 | 11311-485 ** | 1-15 |
| EF-016-I-Y-A | 1064 | 25982-1068 ** | 1-15 |
| EF-017-I-Y-A | 1064 | 18877-786 ** | 1-15 |
| EF-019-I-Y-A | 1064 | 376-79 ** | 4-15 |
| EF-020-I-Y-A | 1064 | 9680-3188 ** | 1-15 |
| EF-021-I-Y-A | 1064 | 9590-1520 ** | 1-15 |
| EF-022-I-Y-A | 1064 | 8798-1167 ** | 1-15 |
| EF-023-I-Y-A | 1064 | 602-233 ** | 3-7 |
| EF-024-I-Y-A | 1064 | 1405-148 ** | 2-15 |
| EF-025-I-Y-A | 1064 | 1803-465 ** | 2-7 |
| EF-026-I-Y-A | 1064 | 859-332 ** | 3-7 |
| EF-027-I-Y-A | 1064 | 2573-663 ** | 2-7 |
| EF-028-I-Y-A | 1064 | 1405-148 ** | 2-15 |
*波長1064nm，外部聚焦鏡25mm，焦點介質的折射率1.00，其它波長規格請聯系我們
具有超短IR脈沖的激光玻璃切割近來正在發展成為高通量玻璃加工的關鍵技術 。使用這種技術切割厚玻璃（> 500um）面臨著獨特的挑戰，因為激光能量既需要聚焦在一個狹窄的點上，又要在玻璃深度上均勻分布。我們最近推出了成絲切割模塊來滿足對完整解決方案 和最佳性能感興趣的客戶的玻璃切割的需求。
成絲切割模塊是一種衍射光學模組。其主要應用于玻璃成絲切割。它最大的特點是能將入射激光沿整個焦深范圍的束腰尺寸整形成僅1.8um。同時，聚焦點尺寸相當于0.35個物鏡的孔徑光闌。因為成絲切割模塊在沿光軸方向能夠在空氣中輸出1mm長度的光斑的能量均勻分布的激光，所以成絲切割模塊是非常適合用于切割厚玻璃一款產品。
成絲切割模塊是一款革命性的激光玻璃切割產品，其具有極小的光斑、高度的均勻性和93%的能量利用率，能夠輕松用于0~2.5mm之間各種厚度的玻璃切割?，F對于多焦點和長焦深技術，其光斑尺寸和能量均勻性都實現的極大的改善，秒殺原有的多焦點透鏡和長焦深透鏡。而和錐鏡的貝塞爾光束相比，成絲切割模塊具有更好的能量均勻性，對應更高的切面質量，更小的切口粗糙度。
傳統的玻璃切割技術是利用金剛石在玻璃的表面上劃出微凹槽，在外力的作用下實現玻璃的切斷。然而，這種技術已經不能滿足信息顯示技術推動下產生的新型玻璃。由于其需要更高精度的切割，所以特別需要利用激光技術來切割。玻璃激光切割是一項容易操控的非接觸式且低污染技術，其優點在于在高速切割下能保證邊緣整齊、垂直性佳和內損傷低。目前脆性材料切割用到的主要激光波長為1064nm和1030nm。
成絲切割是一種目前玻璃切割中較流行的工藝，激光光源上一般選擇1064nm或1030nm的超短脈沖（USP）激光器，可用于切割各種各樣的玻璃基板，包括用于智能手機顯示器的軟性硼硅酸鹽以及鋼化玻璃等。“成絲”就是把激光束變成一個在焦深方向上能量均勻分布的“刀”，這把刀其實就是一個激光細絲。成絲切割的優勢在于切割的邊緣質量好，切割速度快達2000毫米/秒，無需后期處理。
上圖為成絲切割模塊輸出激光在Z軸上的能量分布圖與標準貝塞爾光斑（紅色）的光線能量分布圖仿真的對比，可以看到成絲切割模塊的能量都有效地分布在切割區域內，而普通貝塞爾光束的能量分布不均勻，焦深過長，低于切割閾值部分的能量不能被有效應用。
模擬成絲切割模塊在空氣中的光斑分布，其在Z軸上的能量分部是非常均勻的，輸出深度1mm左右的均勻線激光。右圖是在Z軸方向上其能量輪廓圖，其充分反映了在Z軸上能量是如此的均勻，優于長焦深、多焦點的衍射光學元件和普通錐鏡產生的貝塞爾光束。
特點
單脈沖切割全深度玻璃
單個模塊就提供了完整的光學解決方案
光斑尺寸<2um，對應非常低的像差水平
易于集成到現有的光學機械中。
工作溫度從-40℃~150℃
| 型號 | ZT Module-001-I/J | ZT Module-004-I/J | ZT Module-005-I/J | ZT Module-006-I/J |
| 波長 | 1030nm, 1064nm, 其它可根據要求 | |||
| 所需激光輸入 | 單模 M2<1.3 | |||
| 輸入光束直徑 | 6mm (+-10% ) | |||
| 空氣中的焦深 | ~1mm | ~0.5mm | ~0.75mm | ~1.5mm |
| 束腰直徑 | 1.8um | |||
| 工作距離 | 7.4mm | |||
| 尺寸 | 直徑30.5mm*，長度106mm | |||
| 安裝螺紋 | 外徑SM1和SM05 | |||
| 光學元件材質 | 熔融石英 | |||
| 效率 | >93% | >91% | ||
*焦點深度可以根據客戶需求定制。
衍射多焦點透鏡廣泛用于玻璃切割應用。在此過程中，沿切割路徑形成了多個焦點，從而提高其速度和準確性。為了獲得最佳性能，相鄰焦點之間的需要有較小分隔間距和高功率密度。通常使用大孔徑物鏡來實現該要求。但是，大多數現成的大功率物鏡無法滿足應用程序要求，從而導致性能下降。
為了解決這個問題，我們開發了與多焦點鏡頭配合使用的，針對玻璃切割應用的定制化聚焦模塊。我們的多焦點模塊（MF模塊）可在所有焦點上保持衍射極限的光斑尺寸。
多焦點模塊的優勢
完整的解決方案–無需從單獨的供應商那里購買組件。
性能增強–像差極低，衍射極限光斑尺寸。
接受較大的輸入光束直徑（15mm或更大），從而得到較小的光斑。
根據客戶的參數量身定制。
模塊緊湊。
獲得更準確的結果并加快處理進程。
| 焦距 | 20mm |
| 通光孔徑 | 20mm |
| NA孔徑 | 0.45 |
| 聚焦表現 | 衍射極限 |
| 工作波長范圍 | 700-1100nm |
| 焦點功能 | 任意 多焦點 / 長焦距 |
| 尺寸圖 | 直徑30mm，長度25mm |
與多焦點產品相比，擴展焦點的優勢在于，它可以沿自由度產生連續的強度分布，并且不會受到相鄰焦點之間能量較低的區域的影響。
衍射多焦點（MF）使您可以同時將激光束聚焦在沿傳播軸的多個焦點上。該元件適用于單模和多模激光系統，并產生聚焦在許多焦距上的輸出光束，這些焦距在設計過程中根據您的要求確定。
雙波長聚焦鏡是一種將不同波長的兩個入射光聚焦成同一個焦點的衍射光學元件，可以為同時使用兩種激光波長的場合供應有效支持。比如CO2激光和He-Ne激光，CO2激光和He-Ne激光衍射元件。
雙波長聚焦鏡能將CO2激光焦點和可見光光束聚焦組合成一個焦點，同時還能矯正CO2激光器和其可見光光束之間的色差。一般選型定制時會根據客戶的應用，確定兩個波長的焦距。
此外，我們還提供帶雙波長聚焦鏡的衍射F-Theta鏡，用于醫療檢測和掃描系統。這個衍射F-Theta鏡頭的優點在于提供焦點偏移和場矯正的同時，無需將雙波長聚焦鏡放置在掃描儀內，方便實用。帶雙波長聚焦鏡的衍射F-Theta鏡頭的型號會用FT表示（如型號表里的FT-001-AP-Y-A）
操作原理
同時使用多個波長的激光系統存在色差。 與較長的波長相比，較短的波長將聚焦在較短的距離上。 雙波長入射光束的色差的簡單情況如圖下圖所示。
使用DOE可以校正彼此相距很遠的兩個波長的色差，因此兩個工作波長將具有相同的焦距。 通常，衍射圖樣會通過將短波長的焦點擴展到較長波長的焦點位置而僅影響較短波長。
雙波長聚焦鏡三個主要應用
操作原理非常簡單。 對于準直的雙波長輸入光束（單?；蚨嗄＃瑑蓚€輸出光束聚焦在固定的單焦距上。 焦距是在DOE的設計過程中預先確定的，并且基于較長的波長焦距。 這種配置主要是在將高功率紅外激光束（通常為CO2激光束）和可見光瞄準束組合后用于色差校正。
相互靠近的兩個或更多個波長的色差校正。在這里，衍射圖案將影響所有工作波長。特殊設計的衍射圖樣將所有波長組合到同一焦點。
控制彼此靠近的兩個或更多個波長的色差。此應用過程允許根據要求更改每個波長的焦距，以實現它們之間的固定距離（請參見下面的圖）。
特點
高效率，高衍射效率
小尺寸，結構緊湊
高能量閾值/高損傷閾值，適用于大功率激光器
材質為純的ZnSe
可選擇是否鍍增透膜
典型應用
生物醫療，外科手術激光系統
工業CO2激光系統
| 型號 | 波長[nm] | 入射光斑[mm] | 工作距離[mm] | 元件直徑[mm] | 材料 | 鍍膜 |
| DW-201-AP-Y-A | 10600, 633 | 4-8.8 | 123.7 | 15 | ZnSe | V減反膜 |
| DW-202-AP-Y-A | 10600, 633 | 4-12 | 20 | 19 | ZnSe | V減反膜 |
| DW-208-AP-Y-A | 10600, 633 | 4-13.3 | 100 | 38.1 | ZnSe | V減反膜 |
| FT-001-AP-Y-A | 10600, 633 | 4-13 | 31.67 | 25.4 | ZnSe | V減反膜 |
上一個產品
下一個產品
