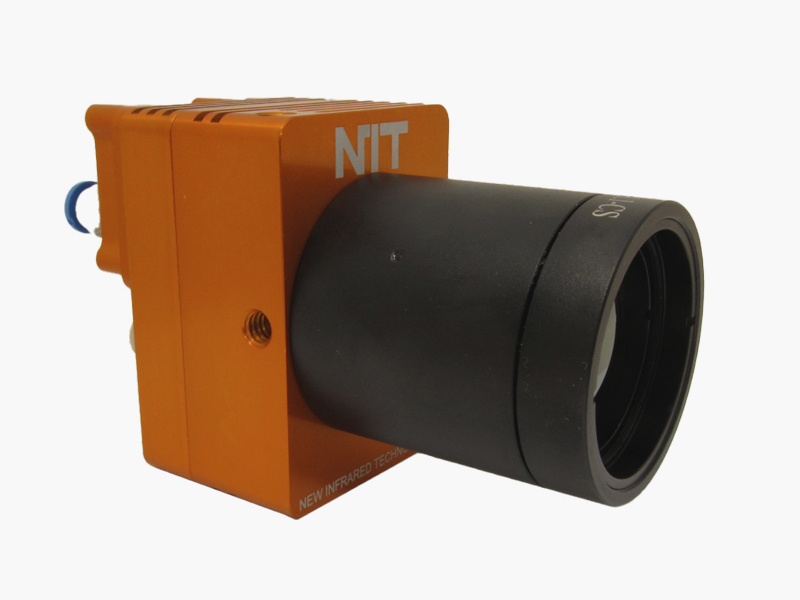

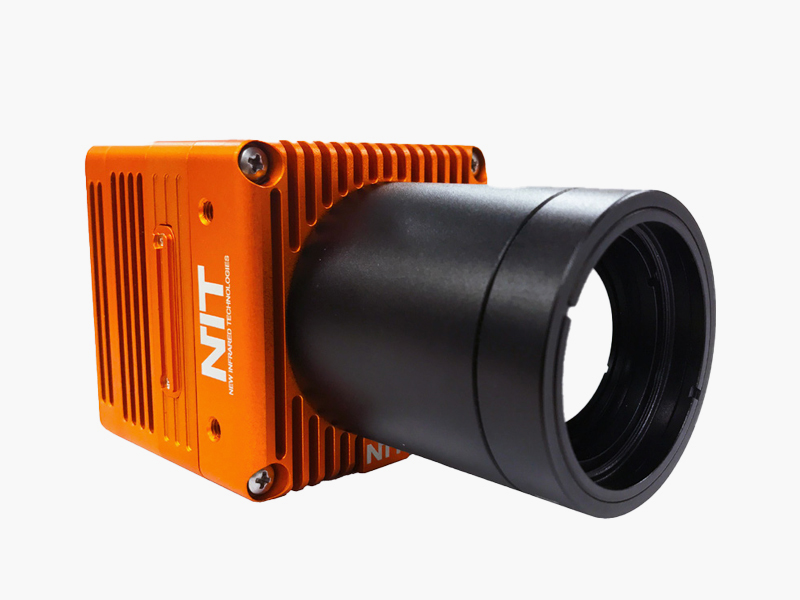

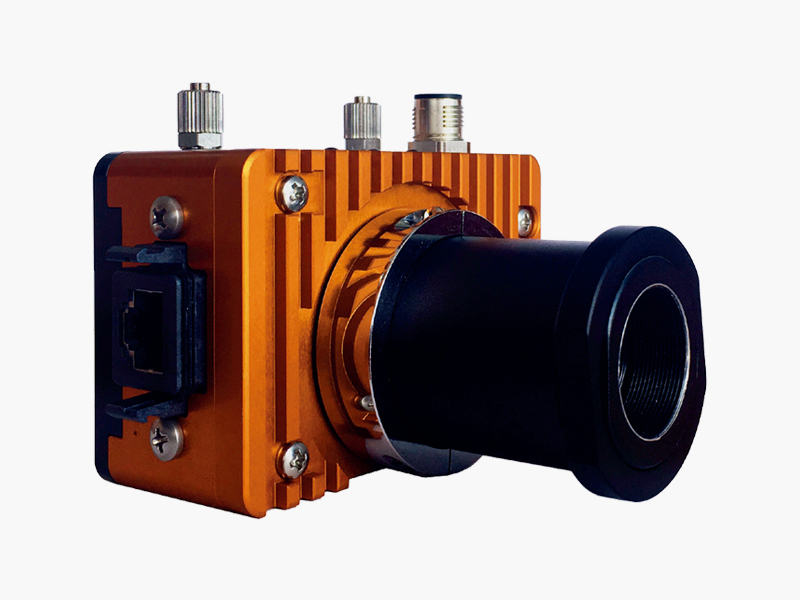

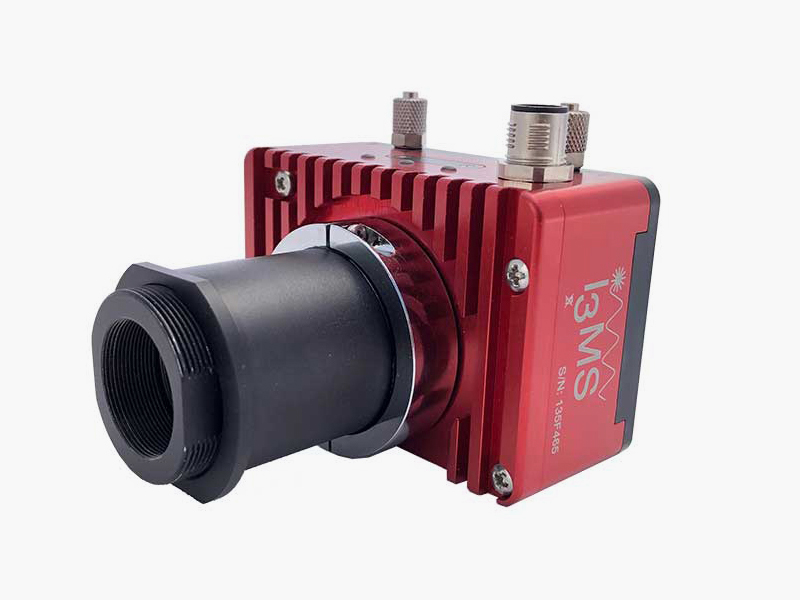

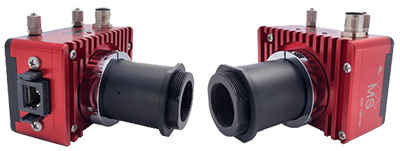

非致冷128x128pixels 中紅外相機

產品特性

• 高速128x128像素紅外相機，幀速率高達每秒4000張

• 可配置的ROI窗口（允許更快的幀速率）

• 高性價比和可靠性確?？稍诠I(yè)4.0產線中使用

• 多種工業應用: 如機器視覺、添加劑制造、工業過程監控、氣體檢測、光譜學、玻璃制造質量保證、無人機等。

典型應用

• 添加劑制造業

• 工業過程監控

• 機械視覺

• 氣體和火焰檢測

• 光譜學

• 玻璃制造質量保證

• 科學研究

• 汽車工業

• 家電制造業

• 冶金和鋼鐵工業

• 石化工業

• 玻璃制造業

產品參數

• 探測器類型VPD PbSe FPA 數字接口，自然冷卻

• 像素128*128

• 像元50um

• 光譜范圍1-5um

• 峰值波長3.7um

• 積分時間10-1000us，可選

• A/D質14位

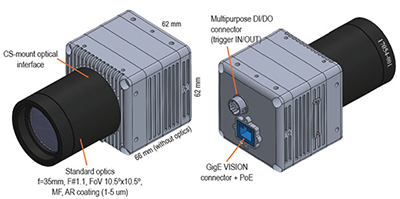

• 數據接口GE ： V2.0，多用途DI/DO連接器（觸發輸入/輸出）

• 幀頻2000Hz全像素

• ROI開窗可實現更高幀頻和閃拍

• 預熱時間小于10s

• 供電以太網供電8W或者12VDC

• 機械接口M3/M4

• 尺寸66x62x62 mm, 400 g

• 鏡頭S-mount,10.5ox10.5o, f/1.1, 35 mm, 手動對焦；15.2o x 15.2o, f/1.2, 24 mm，可選

• 軟件采集可視化軟件

• 最小測溫100°C

非制冷中紅外(1-5um) 相機

產品特性

• 非制冷中紅外相機，防護等級IP67，帶工業USB連接和1kHz幀速率。

• 尺寸小、價格低、集成方便。

典型應用

• 工業過程監控（焊接，切割等）

• 工業自動化

• 激光加工監控

• 氣體和火焰檢測

• 機械視覺

• OEM工業集成

• 汽車工業

• 家電制造業

• 冶金和鋼鐵工業

• 玻璃制造

• 石化工業

產品參數

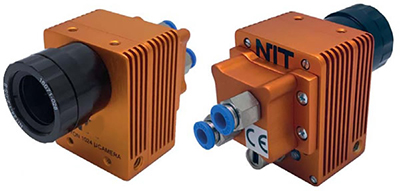

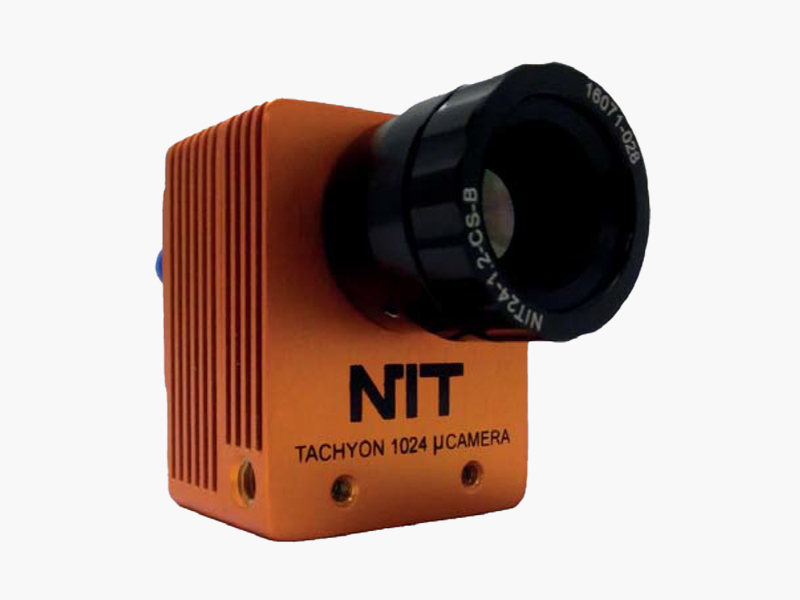

• 型號：STN-1024

• 工業用小型非制冷紅外MWIR相機

• 探測波段：MWIR（1-5um）

• 檢測峰值波長：3.7um

• 焦平面分辨率：32x32（1024像素）

• 用于1-pt偏移校正的快門

• 集成時間：通過軟件調整（100-500 us）

• 最大幀速率：1000Hz（低頻也可）

• 快照圖像采集

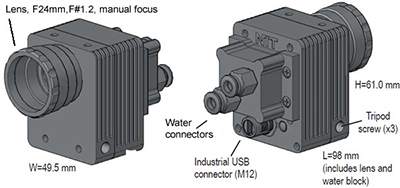

• 電氣接口：USB供電，背部裝有工業級M12迷你USB連接器（可選：連接器在底部）

• 通信接口：USB 2.0，高速（高達480 Mbps）

• 數據傳輸：原始數據，10位

• 鏡頭：f=24mm，f#1.2，視場10.2°×10.2°（IP67防護等級）

• 可選鏡頭：f=48mm，f#1.6，視場5.1°×5.1°（IP67防護等級）

• 集成溫度傳感器

• 尺寸：98.0（長）x 49.5（寬）x 61.0（高）（背面連接器）

• 體重：250克

• 最低檢測溫度：100°C

• 防護等級IP67的金屬外殼帶CS光學接口

• 水封和DLC涂層可用于惡劣環境

• 軟件包括：NIT軟件套件（可視化軟件采集）

• 可提供定制軟件開發的DLL

在線紅外成像監測系統（激光，電弧焊、激光熔覆、WAAM等工業加工）

• 工業加工在線紅外成像監測系統

• 持續監測和測量熔池和熱影響區（HAZ）幾何形狀

• 確保質量監控

• 允許同軸集成和離軸操作

• 獨立運行

• 二級警報配置，PC數據記錄

• 主要應用：激光焊接、激光熔敷、熔覆、微波輔助焊等

LMD/熔覆過程中激光功率的閉環控制

• 連續監測和測量熔池幾何形狀

• 全程激光功率閉環控制，確保質量和可重復性

• 可兼容大多數激光光學元件和粉末

• 簡易機械集成，配置快捷

• 運行過程中無需重新配置

• 主要應用：LMD和熔覆

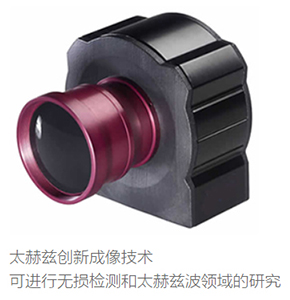

非制冷太赫茲相機

多年來我們一直利用著我們身邊圍繞著許多不同形式的電磁波：光波、無線電波、微波。太赫茲波（THz）是頻率在100GHz到10THz之間的電磁波。太赫茲輻射位于微波和紅外光譜區域之間。

太赫茲輻射因其獨特的性質，可以穿過各種各樣的非導電材料。它們能量低（~4.1 meV）且非電離，對人體無害。因此我們可以利用太赫茲成像技術在食品、工業、醫藥等各個領域進行無損檢測。太赫茲波還能被一些液體如水吸收，這種特性可以用來測量各種物體的內部濕度。太赫茲波段的范圍從100GHz到10THz。在這些頻率下，電磁波具有一些非常獨特的特性：

• 這種波段可穿透塑料、陶瓷、木材和織物等非極性材料；

• 這種波段可被水分高度吸收；

• 使用到的能量非常低，并且這種波段是非電離的

通過這臺太赫茲成像儀，你可以透視很多材料，此特性使其成為開發無損檢測解決方案的理想選擇，它可用于檢測和檢查木材、紙張/紙板、聚合物和塑料、陶瓷、復合材料、植物、食品中的缺陷，以及評估這些材料中的濕度。

更重要的是，因為太赫茲波是非電離的。它對人體沒有危害，也使這項技術成為非損傷測試（NDT）X射線解決方案的一個有力的替代品。

產品應用

• 太赫茲源的特性

• 無損檢測

• 生命科學

• 科學儀器

產品優點

• 視頻速率

• 高靈敏度

• 高分辨率

• 大范圍

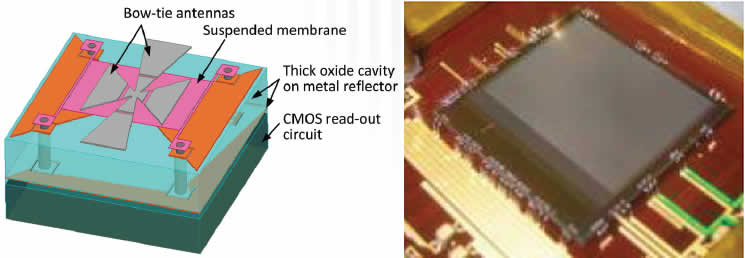

微測輻射技術

微測輻射計像素結構和天線耦合，微測輻射熱計陣列傳感器建立在CMOS ROIC上。

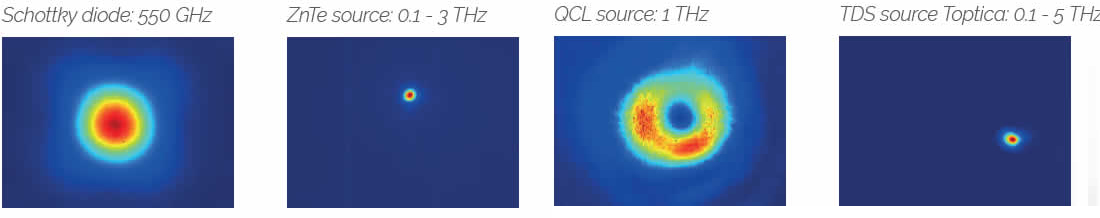

實驗室：太赫茲光束特性

太赫茲相機是所有研發太赫茲波領域的實驗室和研發機構必不可少的工具。可探索太赫茲在各種應用中的潛力，如醫學成像、腫瘤學等。廣泛的覆蓋范圍（(0.1THz to 5THz）加上無與倫比的測輻射熱傳感器靈敏度使得太赫茲相機成為一個用于太赫茲激光源的可視化/鑒定的完美工具。

NDT/質量控制

此外，我們的太赫茲相機可以非常方便地對各種工業中使用的先進材料進行無損檢測和工業質量控制。THz無險成像技術可以看到很多不可透視物質材料的內部缺陷。

我們的非接觸式THz穿透成像系統可以通過觀察材料，實時檢測生產過程中零件內部的制造缺陷或材料缺陷。太赫茲成像技術是工業加工中檢測材料如塑料，陶瓷，復合材料，聚合物，木材，紙板和紙張，紡織和纖維，皮革等等的最有效的工具。

易于操作的控制軟件

• 通過USB3直接接入

• 動態黑色參考

• 照明校正

• 軟件開發工具包

• 提供LabVIEW驅動程序

產品特性

物鏡范圍
